Section 10 - Sens du courant (CD)
10.1 Comprendre le CD
La reconnaissance du Sens du courant est une fonction
qui permet de repérer positivement un réseau à des
points distants de l'application du signal. Elle est
fortement souhaitable, sinon essentielle, à un repérage
positif de réseaux longue distance. Ces réseaux
peuvent être tracées et repérés de façon positive dans
des zones encombrées ou longeant d'autres réseaux.
La fonction CD sur les récepteurs RD8000 PDL et PTL
indique la direction de circulation du courant sur un
conducteur. L'identité du réseau est établie si l'écran du
récepteur indique que le courant circule en avant et
s'éloigne du point d'application du signal du générateur.
REMARQUE : Le mode CD est pris en charge par le
RD8000 PXL.
Un signal qui s'est couplé à des réseaux adjacents
trouve un trajet retour au point d'application d'origine du
signal. Cela est indiqué par la flèche du récepteur qui
pointe en arrière vers le générateur.
Cela est en contraste avec la flèche qui pointe en avant
indiquant la ligne cible.
Le signal CD du générateur doit être directement
raccordé au réseau cible et avec une liaison à la terre
distante. Il ne peut être appliqué par des pinces
standards ou par induction mais peut être appliqué avec
la pince CD du générateur.
10.1.1 Utiliser le Sens du courant (CD)
pour permettre l'identification
Le récepteur RD8000 PDL et les générateurs Tx10 et
Tx10B sont dotés de plusieurs fréquences CD afin de
vous permettre de déterminer le sens du courant sur
une réseau cible.
REMARQUE : Le générateur et le récepteur doivent
tous deux présenter la même fréquence CD ou des
fréquences installées pour permettre l'utilisation de la
fonction. Si plusieurs fréquences CD sont installées,
assurez-vous que le générateur et le récepteur sont
tous les deux définis sur la même fréquence CD.

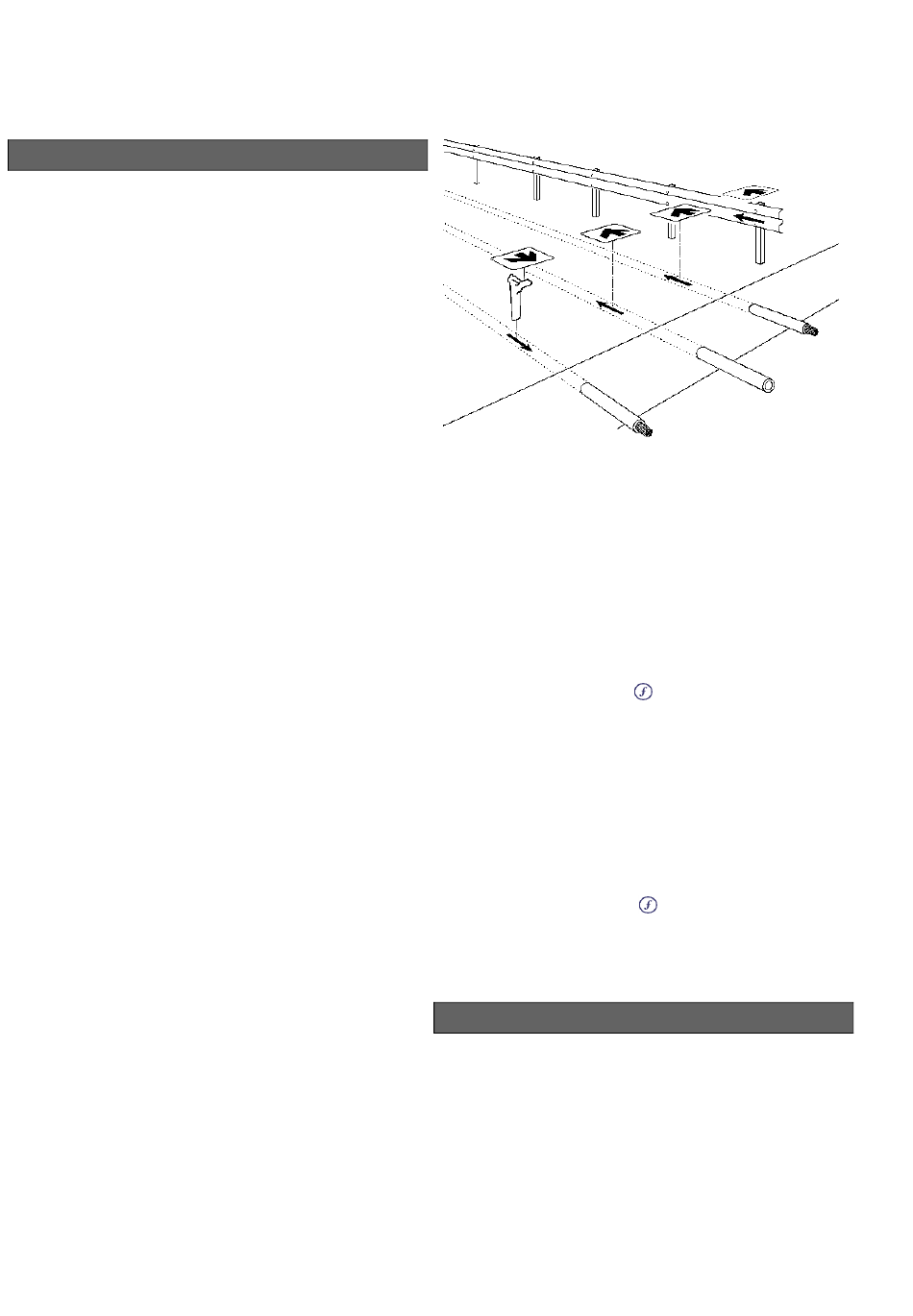

Illustration 13.1 : Sens du courant
Pour sélectionner la fréquence CD, procédez comme
suit :
générateur
1 Éteignez le générateur.
2 Connectez le générateur au câble ou à la
canalisation cible, soit en raccordement direct soit
avec une pince CD.
3 Allumez le générateur
4 Appuyez sur la touche
fréquence CD s'affiche
Le CD est la combinaison de deux fréquences, une
fréquence CD et une fréquence de localisation.
REMARQUE : Les fréquences spécifiques des modèles
de récepteurs RD8000 PTL sont prises en charge
uniquement par le modèle de générateur TX10.
récepteur
1 Appuyez sur la touche
fréquence CD s'affiche, indiquée par les deux
petites flèches situées au-dessus de la valeur de
fréquence.
10.2 Réinitialisation CD
10.2.1 À propos de la réinitialisation
CD
Lorsque vous tracez un signal sur des lignes cibles très
longues, le signal du générateur fuit progressivement
dans le sol par capacité. Cela signifie que l'angle de
phase du signal restant change progressivement.
Ce phénomène est désigné « déplacement de phase »
et peut survenir lorsqu'un signal avec un courant
alternatif s'échappe d'un conducteur ayant une capacité
ou inductance significative. L'angle de phase relatif
jusqu'à ce que la
jusqu'à ce que la
