Section 5 - Détection de marqueurs RF
Le récepteur RD8000 permet aux utilisateurs de localiser les marqueurs RF les plus courants. Ces derniers sont
également désignés marqueurs EMS (Electronic Marker System - système de marqueurs électriques) et Omni
TM
marqueurs .
Les marqueurs RF sont utilisés pour identifier des
points sur les installations enterrées et sont
généralement situés, à intervalles réguliers, directement
au-dessus de l'installation qu'ils marquent.
Les marqueurs sont des dispositifs passifs qui
résonnent à une fréquence spécifique lorsqu'ils sont
activés par le détecteur de marqueurs. Chaque type de
réseau est identifié par une fréquence et une couleur de
marqueur spécifiques.

5.1 Mode Marqueur (Marker)

Le déploiement de l'antenne-spéciale marqueur, à
l'avant du détecteur RD8000, active le mode Marqueur
(Marker).
En mode Marqueur, le récepteur peut servir à détecter
un marqueur spécifique ou à détecter simultanément un
conducteur enterré et un marqueur.
5.1.1 Accéder au mode Marqueur
Pour accéder au mode Marqueur, déployez l'antenne du
récepteur Le récepteur accédera automatiquement au
mode Marqueur, affichera l'icône marqueur et identifiera
le marqueur sélectionné.
Type de marqueur

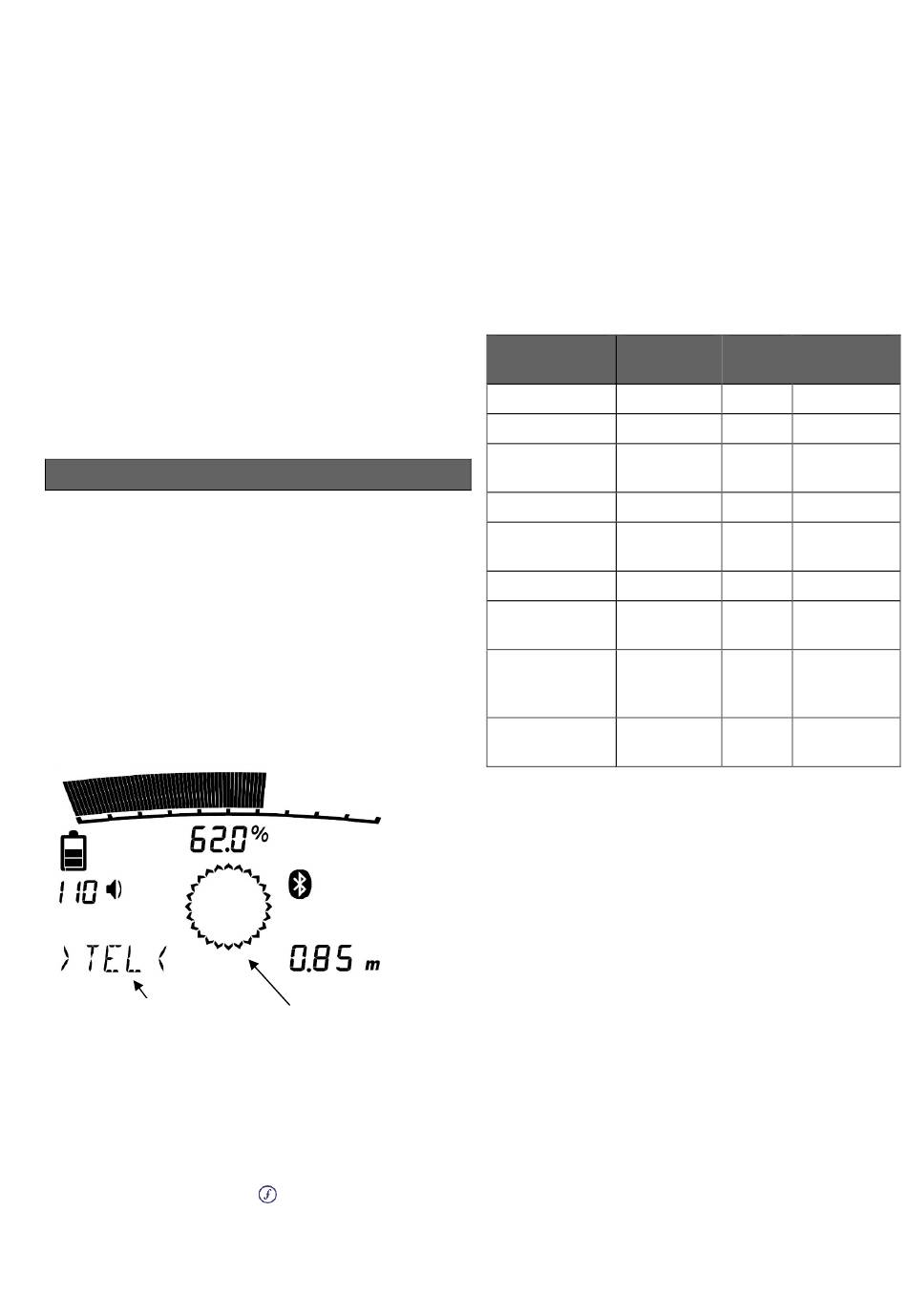

Illustration 5.1 Mode marqueur
REMARQUE : Le récepteur se règle par défaut sur le
dernier marqueur utilisé.

5.1.2 Modifier le type de marqueur RF

1 Appuyez sur la touche
marqueur que vous souhaitez détecter.
Ci-dessous figurent les abréviations de chaque type
de marqueur :
Icône du mode
Marqueur
pour sélectionner le
Abréviation Installation
affichée
PWR* Électricité
H20 Eau
PDE Énergie
allemande
SAN Eaux usées
TEL Téléphone/
Télécom
GAS Gaz
CTV Télévision
par câble
PUR Général/
Eau non
potable
PFR Énergie
française
*L'utilisation du mode de localisation de marqueurs
rouge ÉNERGIE (PWR) est soumis à des restrictions
d'octroi de licence de fréquences radio relatives aux
Dispositifs à courte portée au sein de l'Union
Européenne et probablement dans d'autres pays. Il
appartient à l'utilisateur de s'assurer que le mode de
localisation de marqueurs rouge ÉNERGIE (PWR) n'est
activé que dans les pays où les restrictions d'octroi de
licence de fréquences radio ne s'appliquent pas à la
fréquence de fonctionnement de 169 kHz.
Le cas échéant et si autorisé par la loi, activez ladite
fréquence via RD Manager.
Il est possible de désactiver les marqueurs via le menu
de configuration Marker, cf. 3.XXX. Les marqueurs
désactivés ne sont pas accessibles à la sélection.
Les marqueurs peuvent être désactivés de façon
permanente dans le détecteur via RD Manager.
Référez-vous à son manuel d'utilisation pour plus
d'informations.
5.1.3 Mode combiné
En mode combiné, le récepteur sert à détecter
simultanément les réseaux (câbles ou conduites)
enterrés et le marqueur sélectionné.
Couleu Fréquence
r
Rouge 169,8 kHz
Bleu 145,7 kHz
Bleu/R 134,0 kHz
ouge
Vert 121,6 kHz
Orang 101,4 kHz
e
Jaune 83,0 kHz
Noir/O 77,0 kHz
range
Violet 66,35 kHz
Nature 40,0 kHz
l
