Section 6 - Relevés du courant et de la
profondeur
6.1 TruDepth™
Le récepteur RD8000 fournit automatiquement la
profondeur des conducteur enterrés, sondes ou
marqueurs RF lorsque le récepteur est correctement
orienté au-dessus du réseau, de la sonde ou à
proximité immédiate du marqueur RF.
Les mesures de courant s'affichent également
simultanément si le récepteur est orienté correctement.
Inaccessibles en recherche de sonde, marqueurs RF ou
modes passifs.
Les mesures de profondeur et de courant s'affichent
automatiquement et simultanément. si le récepteur n'est
pas correctement orienté les deux relevés ne
s'afficheront pas.
La précision de profondeur varie en fonction du type de
réseau (câble, sonde ou marqueur RF), de sa
profondeur et des facteurs environnementaux externes
tels que les perturbations électromagnétiques ou la
présence d'autres sources d'interférences.
AVERTISSEMENT : La précision des mesures de
profondeur est soumise à de nombreux facteurs et est
donnée à titre indicatif uniquement. Faites preuve de
prudence lorsque vous effectuer une excavation.
Référez-vous à l'annexe x.x pour plus d'informations sur
la précision de profondeur.
La mesure de la profondeur s'effectue à l'axe de la
canalisation, d'un câble, d'une sonde ou d'un marqueur
RF. Les meilleures mesures sont généralement
détectées à partir de signaux émis par un générateur
plutôt que par des sources passives.
Le détecteur de marqueur RD8000 peut déterminer la
profondeur d'un câble lors de la localisation de signaux
de puissance passifs. Cependant, les signaux passifs
sur les réseaux sont moins adaptés à la mesure de
profondeur car la précision est remise en cause du fait
que des signaux passifs peuvent être présent sur
d'autres.
AVERTISSEMENT ! N'effectuez aucune mesure de
profondeur à proximité de coudes ou raccordement en T.
Déplacez-vous à au moins 5 m (16 pi) du coude pour une
précision optimale.

6.1.1 TruDepth pour marqueurs RF

Le récepteur RD8000 peut estimer automatiquement la
profondeur d'un marqueur enterré lorsqu'il se situe à
proximité immédiate de celui-ci.
Afin d'obtenir une précision optimale, il est important de
s'assurer que le récepteur se situe directement au-
dessus de la position du marqueur. Repérez tout
d'abord sa position exacte tel que décrit au paragraphe
8.2.
6.1.2 TruDepth pour sondes ou
conducteurs enterrés
TruDepth et Boussole
Il est important de noter que le récepteur RD8000
affichera uniquement la profondeur et le courant (pour
les modes applicables) lorsque le détecteur est
correctement orienté au-dessus de la canalisation, du
câble ou de la sonde cible. Afin de s'assurer de la
bonne orientation du détecteur, utilisez la fonction
Boussole (Compass).
Lorsque vous détectez des réseaux, assurez-vous que
la Boussole affiche la ligne à 6 h.
Lorsque vous détectez des sondes (cf. Section 1??0.4),
assurez-vous que la Boussole affiche la ligne sur la
position Est/Ouest.

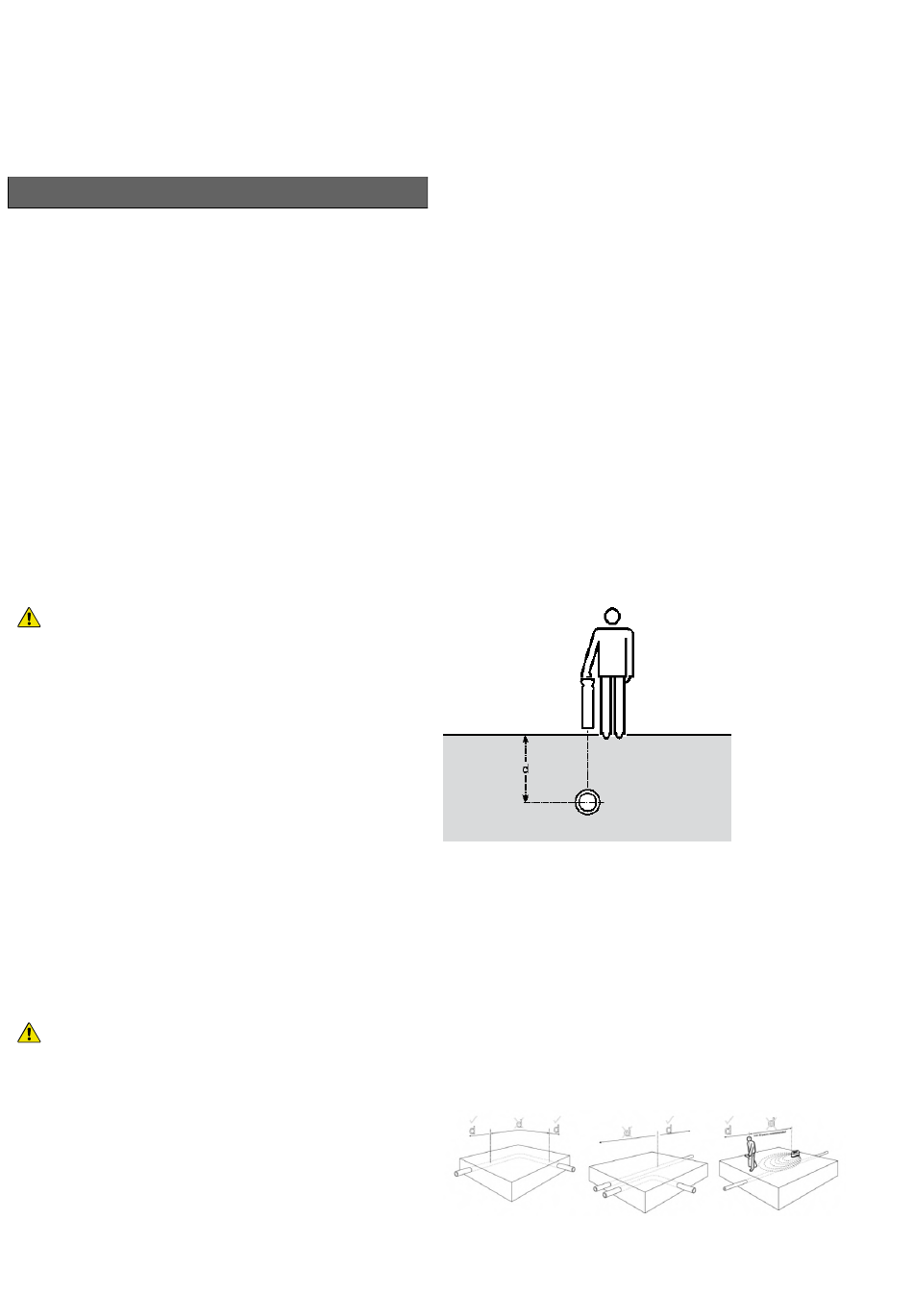

Illustration 6.1 : Relever une profondeur
Pour éviter toute distorsion de signal, n'appliquez pas le
signal du générateur par induction. Si un raccordement
direct ou la pose d'une pince émettrice est impossible,
positionnez le générateur à 15 m (49 pi) minimum du
point de mesure de profondeur.
Les mesures de profondeur sont imprécises en cas
d'interférence audible ou si une partie du signal du
générateur s'est couplée à une ligne à proximité.
Le fait de confirmer que la position de crête coïncide
avec une position nulle indique que la position est
appropriée à l'estimation d'une profondeur.
Illustrations 6.2 : Relevés de profondeur
