Branchement Avec Gâche À Émission; Branchement Avec Gâche À Rupture Ou Ventouses; Alimentation; Centrale - Urmet Vit25M Évolution Manuel D'installation

POSE - BRANCHEMENT

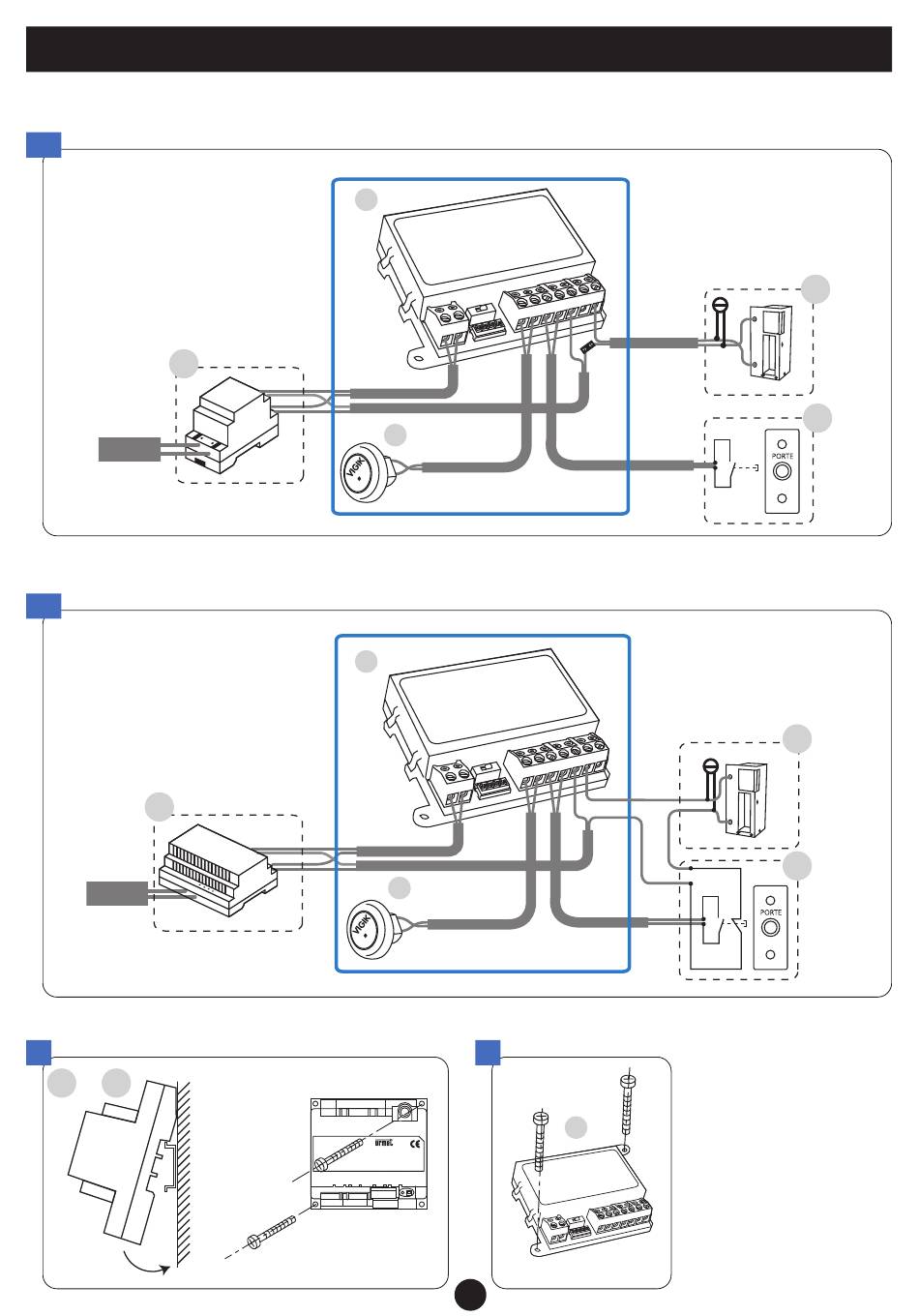

BRANCHEMENT AVEC GÂCHE À ÉMISSION
(Si la gâche utilisée nécessite une alimentation autre que 12 Vca, reportez-vous à la note page 2)
8
OP4
230 Vac
+
-
( 10%) 50Hz
BRANCHEMENT AVEC GÂCHE À RUPTURE OU VENTOUSES
(Si la gâche ou la ventouse consomme plus que 1A, reportez-vous à la note page 2)
8 bis
OP5
230 Vac
+
-
( 10%) 50Hz

ALIMENTATION

Fixation
9
OP4 OP5
OU
Sur rail
A
0V
12V
B
A
0V
12V
B
OU
Murale
NF NO
BP- COM
BP+
D-
D+
-
+
D+
D-
NF NO
BP- COM
BP+
D-
D+
-
+
D+
D-

CENTRALE

10
A
5
OP1
OP3
NO
OP2
OP3
NF
NO
