8 Raccordement
8.5 Sonde de température
8.5
Sonde de température
8
Raccordement
Il est possible de raccorder les sondes de température Pt100/Pt1000 (technique à 4 fils) aux entrées du transmetteur (option).

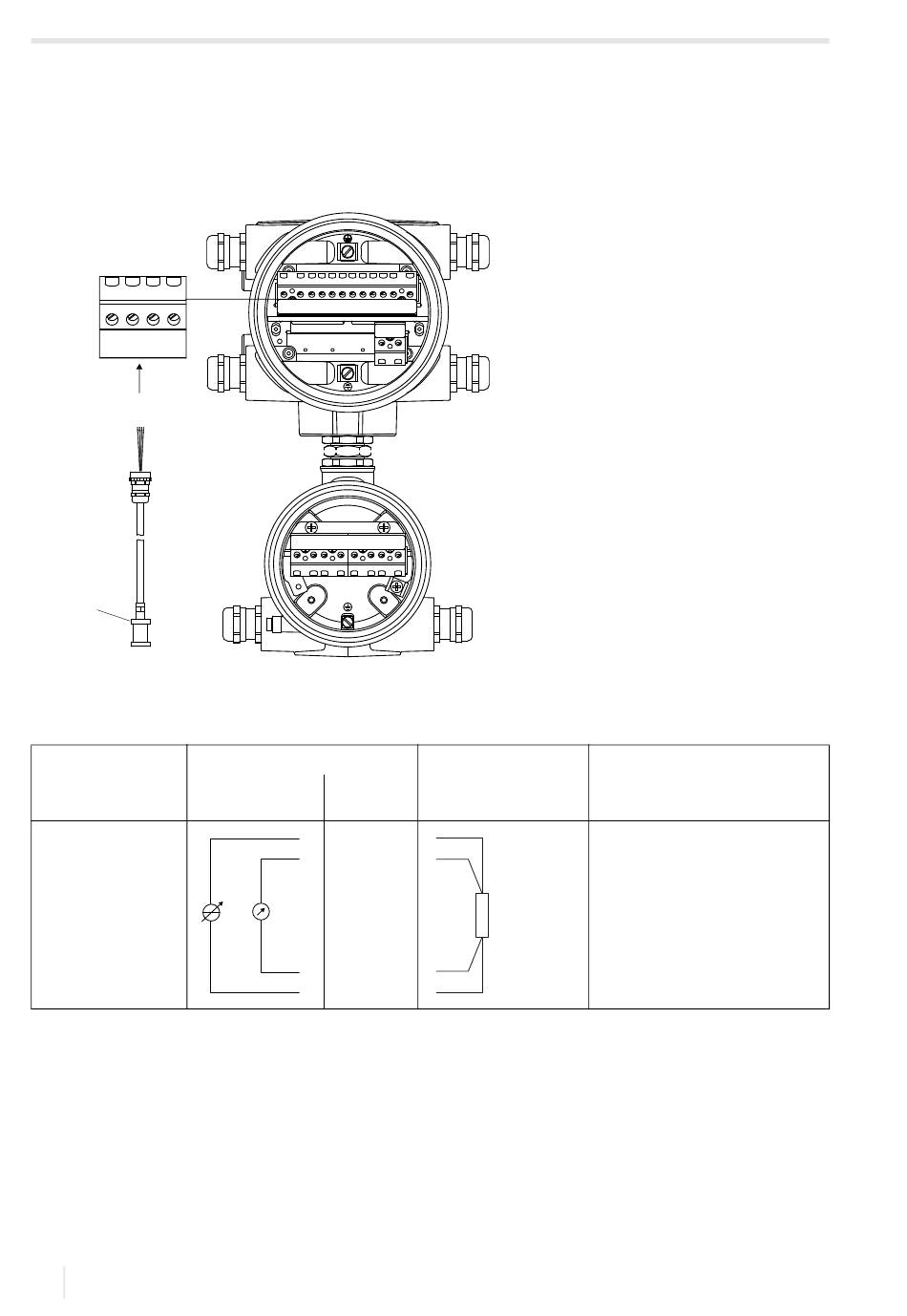

Fig. 8.15 : Raccordement des sondes de température au transmetteur
3
4
5
6
1
2
1 – raccordement de la sonde de température
2 – sonde de température
Tab. 8.11 : Circuit de l'entrée de température
entrée
transmetteur
circuit interne
entrée de température
74
1
2
3
4
5
6
7
8
9
10
11
12
L
N
(+)
(-)
AR
ARS AVS
AV
BR
BRSBVS
BV
circuit externe
raccorde-
ment
6
4
V
3
5
boîtier supérieur
(vue de derrière)
boîtier inférieur
(vue d'avant)
remarque
U
= 9.2 V
o
I
= 25 mA
o
P
= 57 mW
o
L
= 57 mH
o
C
= 4283 nF
o
Pt100/Pt1000 (technique à 4 fils)
2021-11-01, UMPIOX_S831V1-0FR
PIOX S831
