PIOX S831
8.2.1
Raccordement du câble
• Retirez le bouchon pour le raccordement du câble au transmetteur.
• Préparez le câble avec un presse-étoupe M20. Les brins du câble utilisé doivent avoir une section de 0.25...2.5 mm².
• Faites passer le câble à travers la collerette, la pièce de compression et le corps du presse-étoupe.
• Faites passer le câble dans le boîtier du transmetteur.
• Vissez le côté bague d'étanchéité du corps dans le boîtier du transmetteur.
• Fixez le presse-étoupe en vissant la collerette sur le corps.
• Raccordez le câble aux bornes du transmetteur.

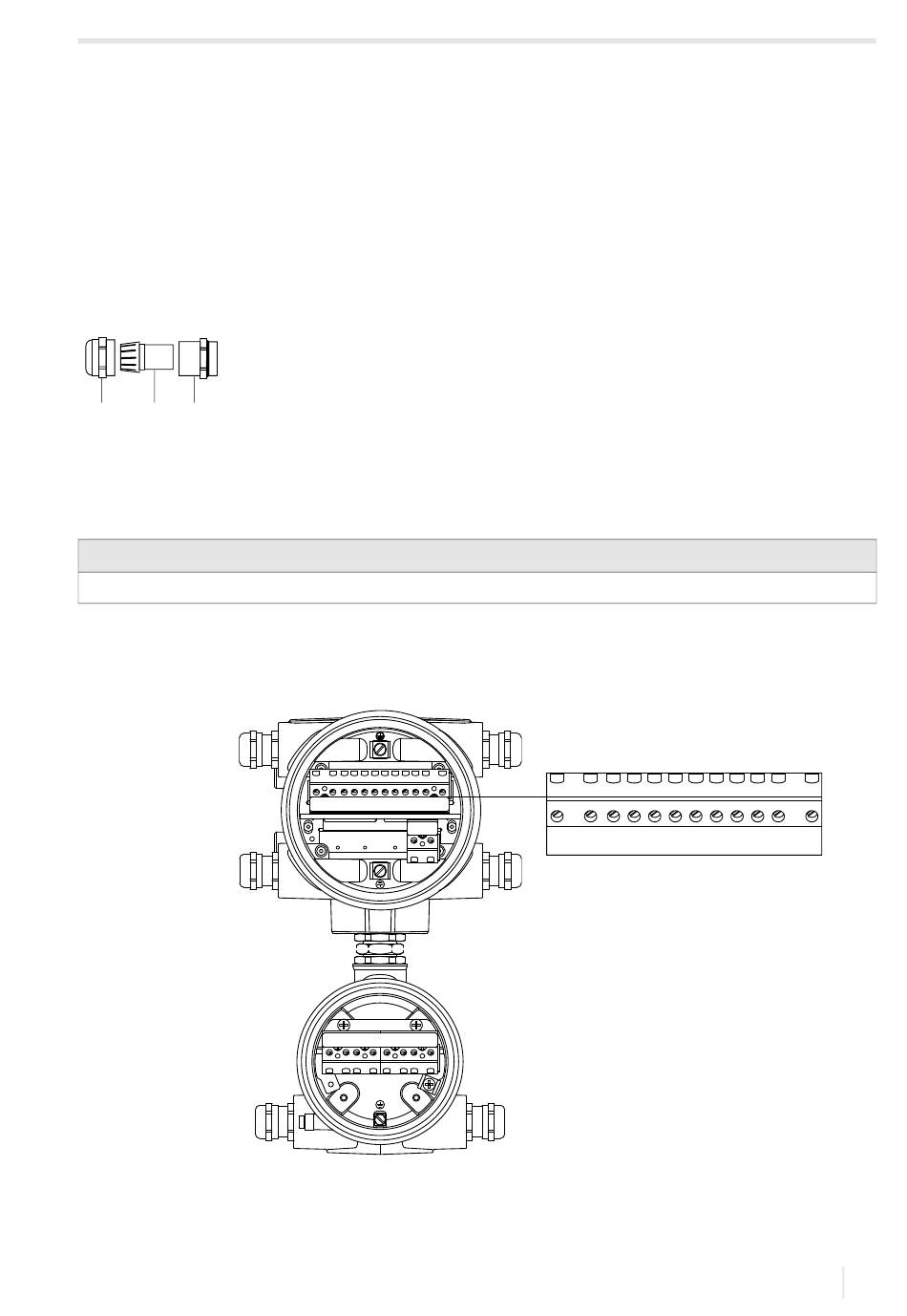

Fig. 8.12 : Presse-étoupe
1
2
3
1 – collerette
2 – pièce de compression
3 – corps
8.3
Sorties
Important !
La tension max. admissible entre les sorties et vers la terre de protection s'élève à 60 V DC (durablement).
• Raccordez le câble d'alimentation au transmetteur (voir section 8.2.1, Fig. 8.13, Tab. 8.9 et Appendice D).
Fig. 8.13 : Raccordement des sorties au transmetteur
boîtier supérieur
(vue de derrière)
boîtier inférieur
(vue d'avant)
UMPIOX_S831V1-0FR, 2021-11-01
1
2
3
4
5
6
7
8
9
10
11
12
L
N
(+)
(-)
AR
ARS AVS
AV
BR
BRSBVS
BV
1
2
3
4
5
6
7
8
8 Raccordement
8.3 Sorties
9
10
11
12
