4.4 Raccordements hydrauliques

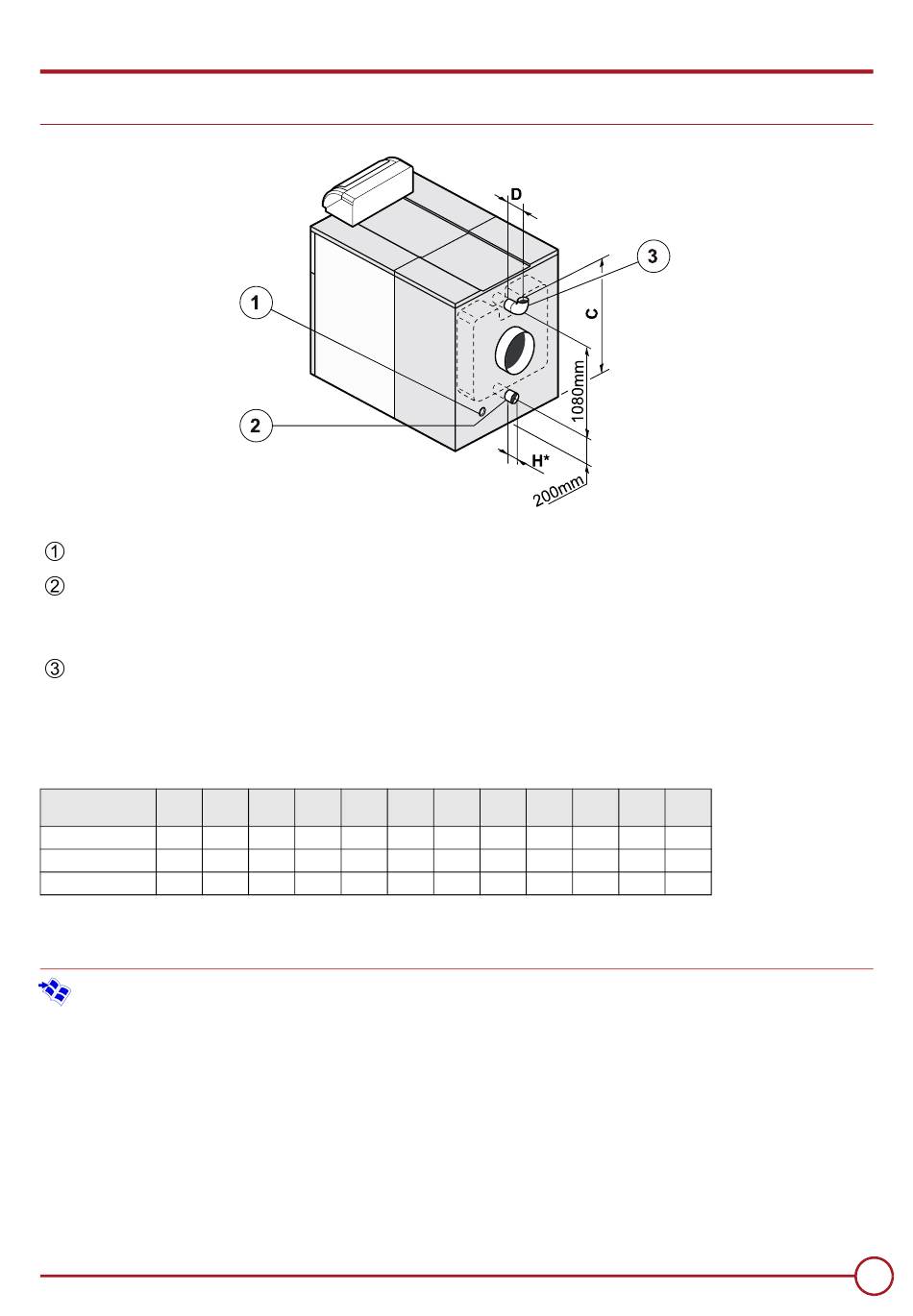

4.4.1 Renseignements dimensionnels nécessaires
Orifice de vidange taraudé 3/4"
Retour chauffage :
- 14 à 17 éléments : 139.7 - 5"
- 18 à 25 éléments : 159 - 6"
à souder.
Départ chauffage :
- 14 à 17 éléments : 139.7 - 5"
- 18 à 25 éléments : 159 - 6"
à souder.
* Cote sans raccordement (voir dessin chapitre Implantation
en chaufferie, raccordement droit ou coudé).
NXR5 NXR5
Chaudière
-14
C (mm) 1488 1488
D (mm) 217
H (mm) -2
4.4.2

Raccordement du circuit eau sanitaire

Voir : Notice du préparateur d'eau chaude sanitaire.
18/03/2016 - 300029097-03
NXR5 NXR5 NXR5
-15 -16 -17 -18
1488 1488 1504
188 189 210 236
-31 -30 -9 -8
NXR5 NXR5 NXR5 NXR5
-19 -20 -21 -22
1504 1504 1504 1504
257 208 209 230
13 -36 -35 -14
NXR5 Progress
NXR5 NXR5 NXR5
-23 -24 -25
1504 1504 1504
231 252 253
-13 8 9
