4.
INSTALAÇÃO: ________________________________________________________________________________________________
4.1.
Instalação da fonte de alimentação
Instalar sempre a FONTE DE ALIMENTAÇÃO do sistema de electrólise salina de modo VERTICAL e numa superfície (parede) rígida, tal
como se indica no esquema de instalação recomendada (Figs. 1,2). Para garantir o seu bom estado de conservação, é preciso instalar
sempre o equipamento num lugar seco e bem ventilado. O grau de estanquidade da FONTE DE ALIMENTAÇÃO do sistema de electrólise
salina não permite a sua instalação à intempérie. A FONTE DE ALIMENTAÇÃO preferivelmente, deve ser instalada o suficientemente
afastada da célula de electrólise, por forma a que não possa sofrer salpicaduras de água de forma acidental.
De maneira especial, evite a formação de ambientes corrosivos devidos às soluções redutoras do pH (especificamente as formuladas com
ácido clorídrico "HCl"). Não instale o sistema de electrólise salina perto de lugares de armazenamento destes produtos. Recomendamos
veementemente o uso de produtos com base de bisulfato sódico ou ácido sulfúrico diluído. A conexão da fonte de alimentação à rede
eléctrica deve ser efectuada no quadro de manobra do depurador, por forma que a bomba e o sistema de electrólise salina sejam
conectados de forma simultânea.
4.2.
Instalação da célula de electrólise
A célula de electrólise deve ser instalada num lugar protegido da intempérie e sempre atrás do sistema de filtração. No caso de existência
de outros dispositivos na instalação como bombas de calor, sistemas de controlo, etc.; estos deverão sempre ser colocados antes do
sistema de electrólise.
A célula de electrólise sempre deve ser situada num ponto da tubagem que possa ser isolado do resto da instalação por meio de duas
válvulas, de modo que se possam efectuar as tarefas de manutenção da mesma sem a necessidade de esvaziar total ou parcialmente a
piscina.
No caso de a célula seja instalada em by-pass (opção recomendada), dever-se-á introduzir uma válvula que regule o fluxo através da
mesma. Antes de proceder com a instalação definitiva do sistema é preciso levar em consideração as seguintes observações:

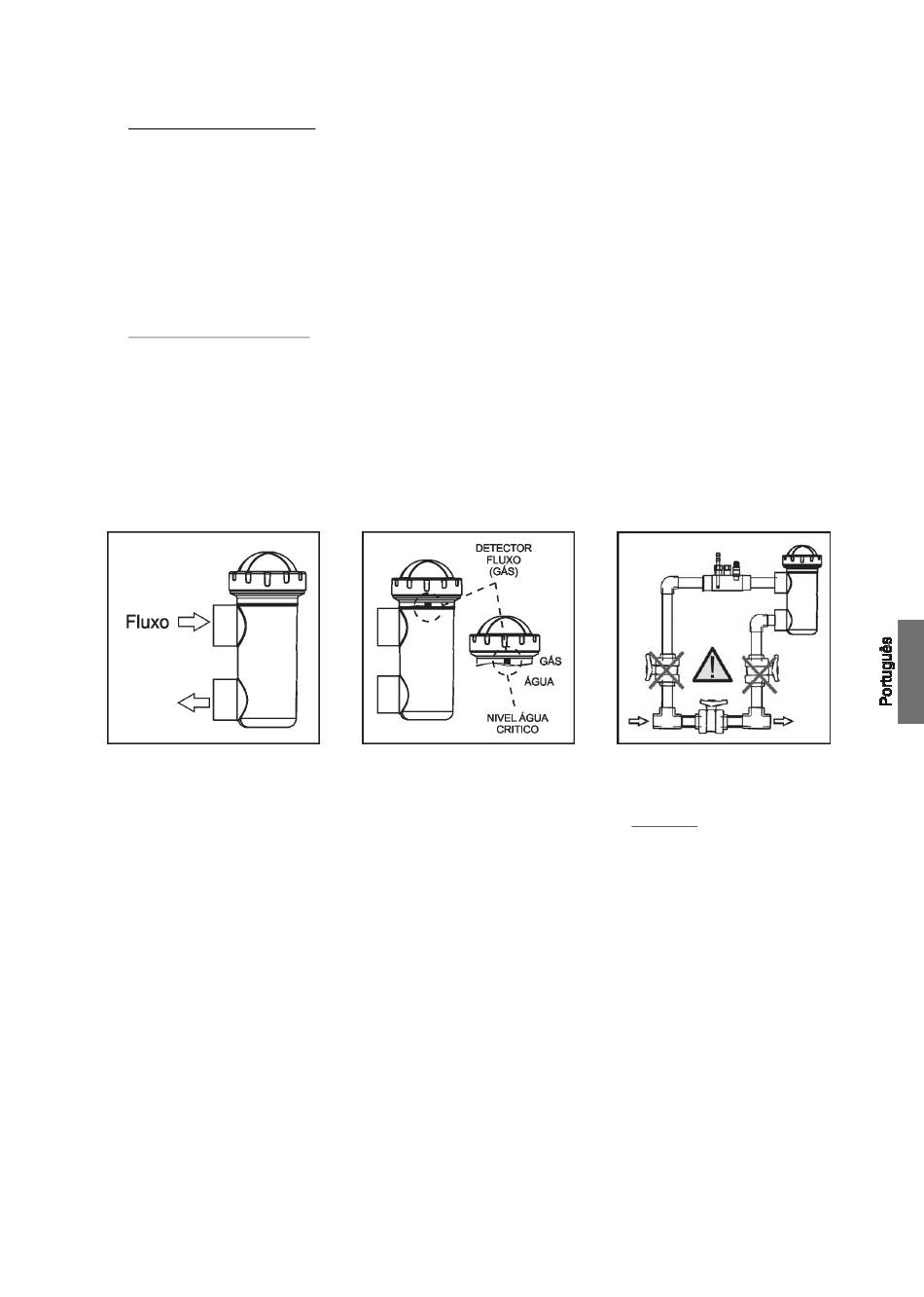

Fig. 3
1. É preciso respeitar o sentido de fluxo
marcado na célula. O sistema de
recirculação
deve
garantir
mínimo
indicado
na
Tabela
Especificações Técnicas (ver Secção 9).
2. O sistema detector de fluxo activa-se
no caso de que não haja recirculação
o
fluxo
(fluxo) de água através da célula ou no
de
caso de que este seja muito baixo. A
não evacuação do gás de electrólise
gera
uma
electricamente
(detecção electrónica). Portanto, ao
introduzir os eléctrodos na célula, a
sonda de nível (eléctrodo auxiliar)
deverá situar-se na parte superior da
mesma. A disposição mais segura é a
indicada no esquema de instalação
recomendada.
Fig. 4
3. ATTENÇÃO: o detector de fluxo não
funcionará
conseguinte risco de ruptura da célula,
se se fecharem simultaneamente as
válvulas de entrada e saída aos tubos
bolsa
que
isola
onde está instalada a célula de
o
eléctrodo
auxiliar
electrólise. Embora seja uma situação
extremamente inusual, é possível evitá-
la bloqueando, uma vez instalado o
equipamento, a válvula de retorno à
piscina, de modo que não possa ser
manipulada acidentalmente.
5
Fig. 5
correctamente,
com
o
