SCHALTERMONTAGE (KOA7 IP54/230 V)
• Montieren Sie den Schalter (KOA7) mit 4 Kreuzschlitzschrauben M4*60 und 4
Muttern M4 an der Verteilerfeld.

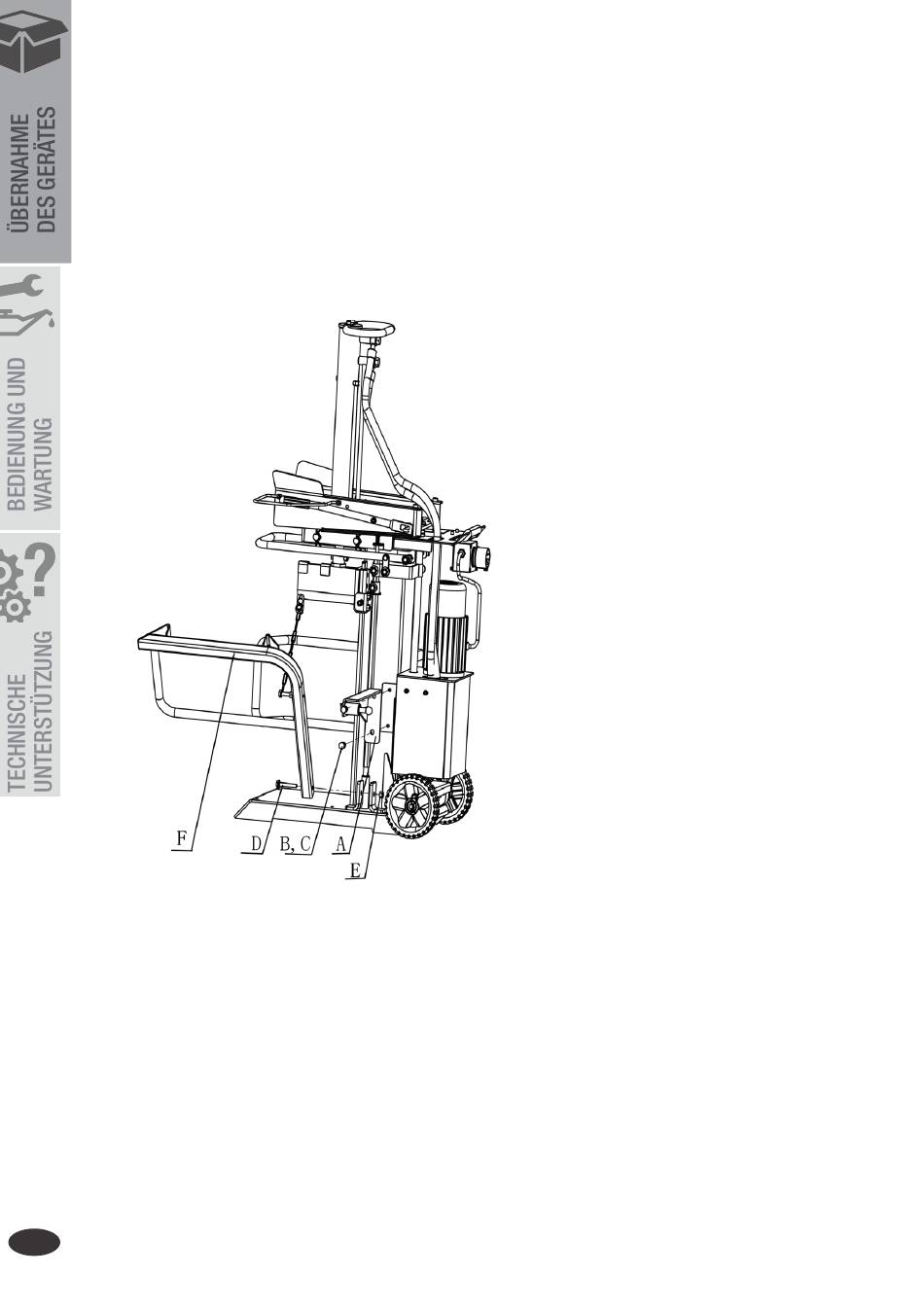

MONTAGE DES STAMMHEBERS (F) UND SEINER STÜTZE (A),
ABB.10
DE
IM_0213-0040_V01-090721
• Montieren Sie die Liftstütze mit 2
Sechskantschrauben
und 2 Muttern M10 (C), montieren
Sie dann den Lift (F) mit einer
Sechskantschraube M10*55 (D) und
einer Mutter 1-M10 (E) und montieren
Sie schließlich die Kette.
abb.10
- 51 -
M10*20 (B)
