6 | Montage
6.8 Branchement du système d'extraction
6.8.1 Montage du module d'aspiration externe
56
Une fois le montage du système d'extraction réalisé selon la notice de montage fournie,
raccordez la conduite d'aspiration et la conduite d'air de retour à la chaudière et au
module d'aspiration externe.
L'alimentation en granulés est assurée par un module d'aspiration externe. Le module
d'aspiration est intégré dans la conduite d'air de retour entre la chaudière et le point
d'aspiration.
Respecter les points suivants pour le montage :
▪ La position dans la conduite d'air de retour est sélectionnable librement.
En cas d'utilisation d'un dépoussiéreur pour granulés optionnel PST, nous conseillons
de monter le module d'aspiration dans la conduite d'air de retour, entre le
dépoussiéreur pour granulés et le silo, afin de protéger la turbine de la poussière de
granulés
▪ Avant le montage, vérifier que les matériaux de montage fournis sont adaptés et s'ils
doivent être remplacés par un matériau adapté au support.
▪ Pour un fonctionnement sans problèmes de la turbine d'aspiration, aucune position
particulière n'est requise. De préférence, monter le module d'aspiration de façon à ce
que les ouvertures présentes dans le boîtier ne se trouvent pas en haut et que la
turbine d'aspiration soit protégée contre les influences externes.
▪ Pour empêcher l'accès aux pièces rotatives, le branchement électrique et la mise en
service du module d'aspiration externe ne doivent être effectuée qu'une fois les
flexibles raccordés.
Deux tailles de module d'aspiration sont utilisées selon le type de chaudière. Le montage
est le même pour les deux tailles.

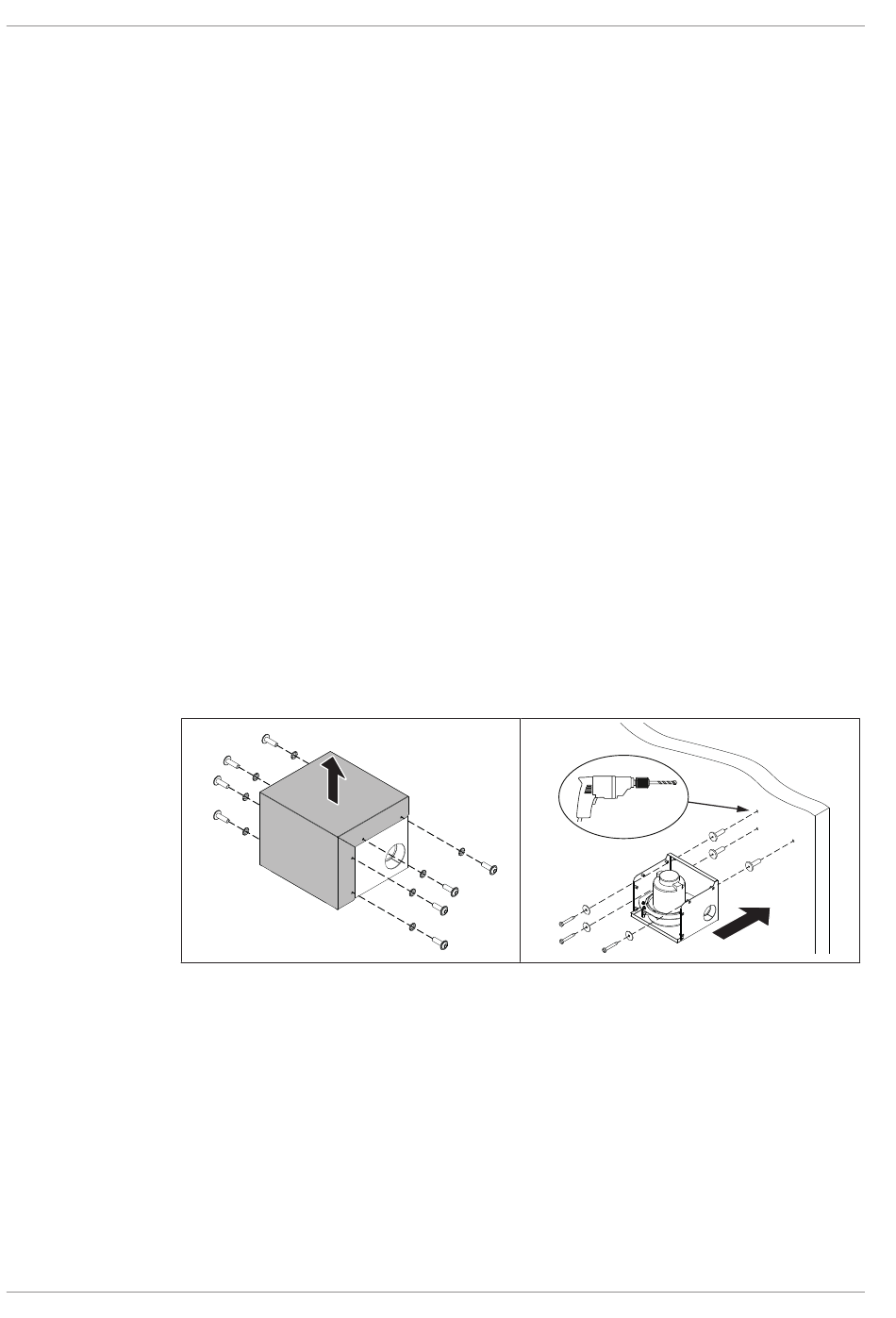

r Dévisser les vis sur le côté du module d'aspiration et déposer le couvercle
r Monter la base au moyen des chevilles et vis fournies à l'emplacement souhaité dans
la conduite d'air de retour
Ä Si le module d'aspiration est placé à une distance de 2 m maximum de la
chaudière, la conduite d'alimentation est prête à brancher. Si la distance est plus
élevée, la conduite d'alimentation doit être allongée sur place en conséquence
M1820921_fr | Instructions de montage Chaudière mixte SP Dual compact
Ø 12 mm
Ø 12 mm
