Version 1.1 (03/2016) fr
Traduction du mode d'emploi original
Interroll Convoyeur à courroie 24 V
RM 8731
Assemblage
Régler la tension de courroie (courroie crantée)

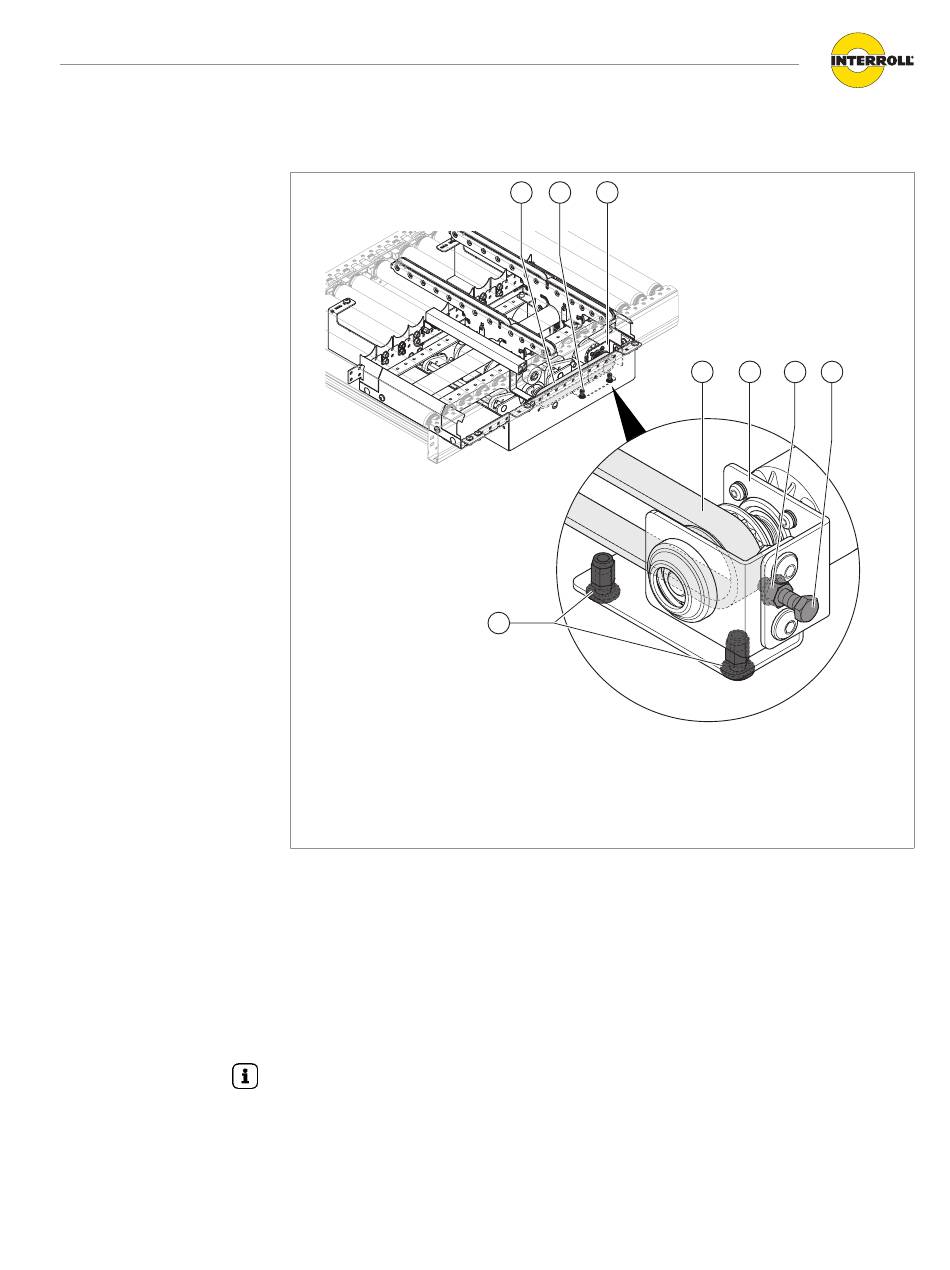

Courroie d'entraînement et vis de réglage sur le module d'éjection à courroie 24 V RM 8731
1
Courroie crantée
2
Fixation pour le support moteur
3
Support du moteur de levage
La tension de la courroie crantée se règle à l'aide d'une vis de réglage sur le cadre de base du
module d'éjection à courroie 24 V.
4 Desserrer les deux vis de fixation (2) du support moteur (3) du moteur de levage situées sur
le dessous du module d'éjection à courroie 24 V – ne pas les retirer.
4 Tourner la vis de réglage (5) située sur le côté du cadre de base dans le sens des aiguilles
d'une montre pour augmenter la tension de la courroie crantée, et dans le sens inverse des
aiguilles d'une montre pour la réduire.
La courroie crantée ne doit pas être tendue plus fortement que nécessaire. Une surtension
entraîne une rigidité et une charge inutile de la courroie crantée et des paliers. La vis de réglage
est serrée de façon optimale à un couple de 1,0 Nm.
4 Resserrer les vis de fixation inférieures du support moteur.
1
2
3
2
4
Écrou de réglage
5
Vis de réglage
1
3
4
5
25
