24
Interroll Convoyeur à courroie 24 V
RM 8731
Assemblage
Montage du profilé de compensation
1
2
3
8

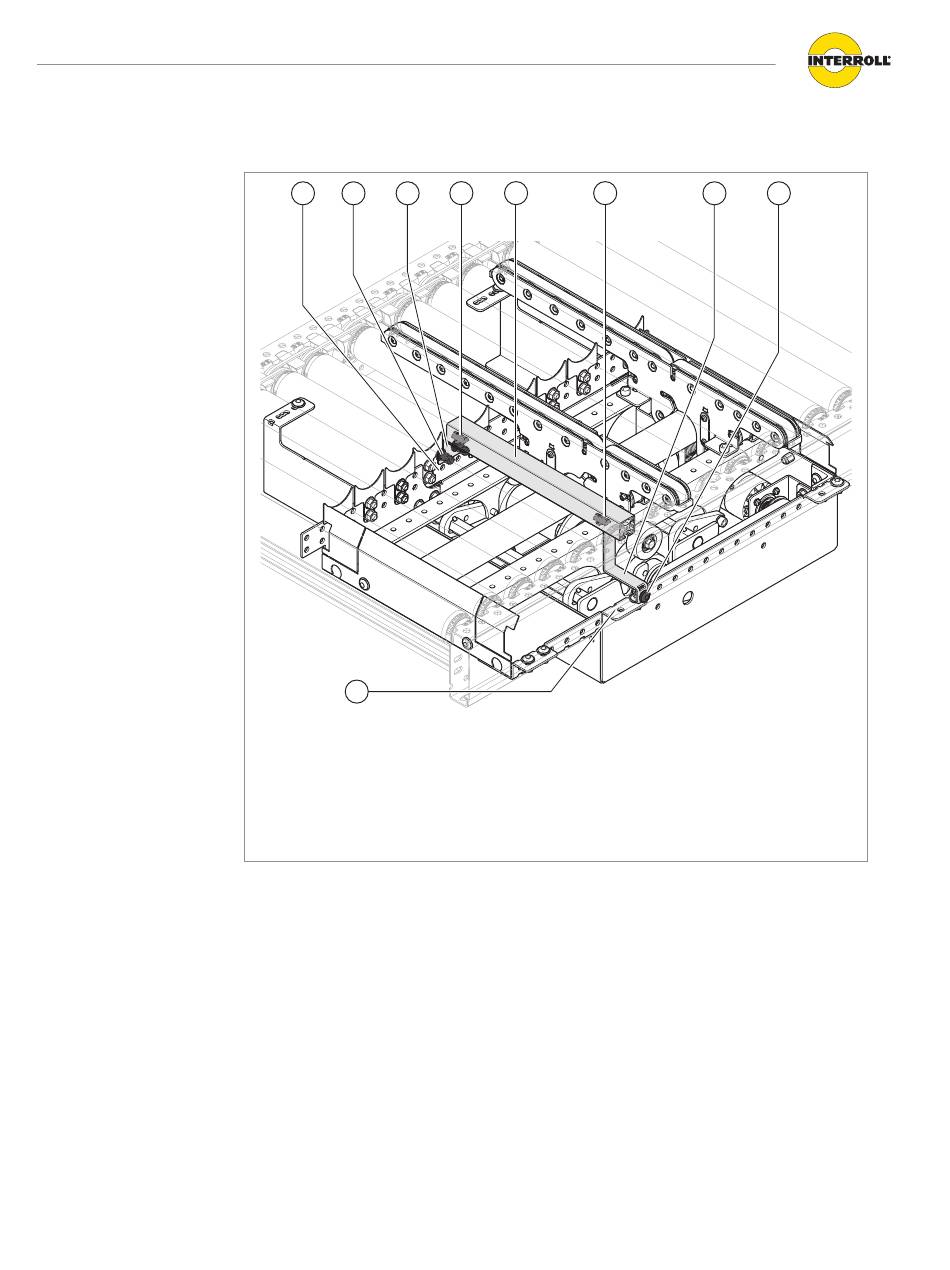

Profilé de compensation pour module d'éjection à courroie 24 V
1
Cache latéral
2
Fixation pour équerre de retenue courte 6
3
Équerre de retenue courte
4
Coulisseau
Le profilé de compensation pour module d'éjection à courroie 24 V ferme les possibles interstices
entre les rouleaux porteurs du convoyeur à rouleaux.
4 Fixer les deux équerres de retenue (3, 6) à l'aide d'une vis et du coulisseau (4) sur le profilé
de compensation (5).
4 Insérer le profilé de compensation et les équerres de retenue par le haut dans l'interstice
entre les rouleaux.
4 Fixer l'équerre de retenue courte à l'aide de deux vis (2) sur le cache latéral (1) et l'équerre
de retenue longue à l'aide d'une vis (7) sur le cadre de base (8) du module d'éjection à
courroie 24 V.
4
5
4
5
Profilé de compensation
Équerre de retenue longue
7
Fixation pour équerre de retenue longue
8
Cadre de base
6
7
Version 1.1 (03/2016) fr
Traduction du mode d'emploi original
