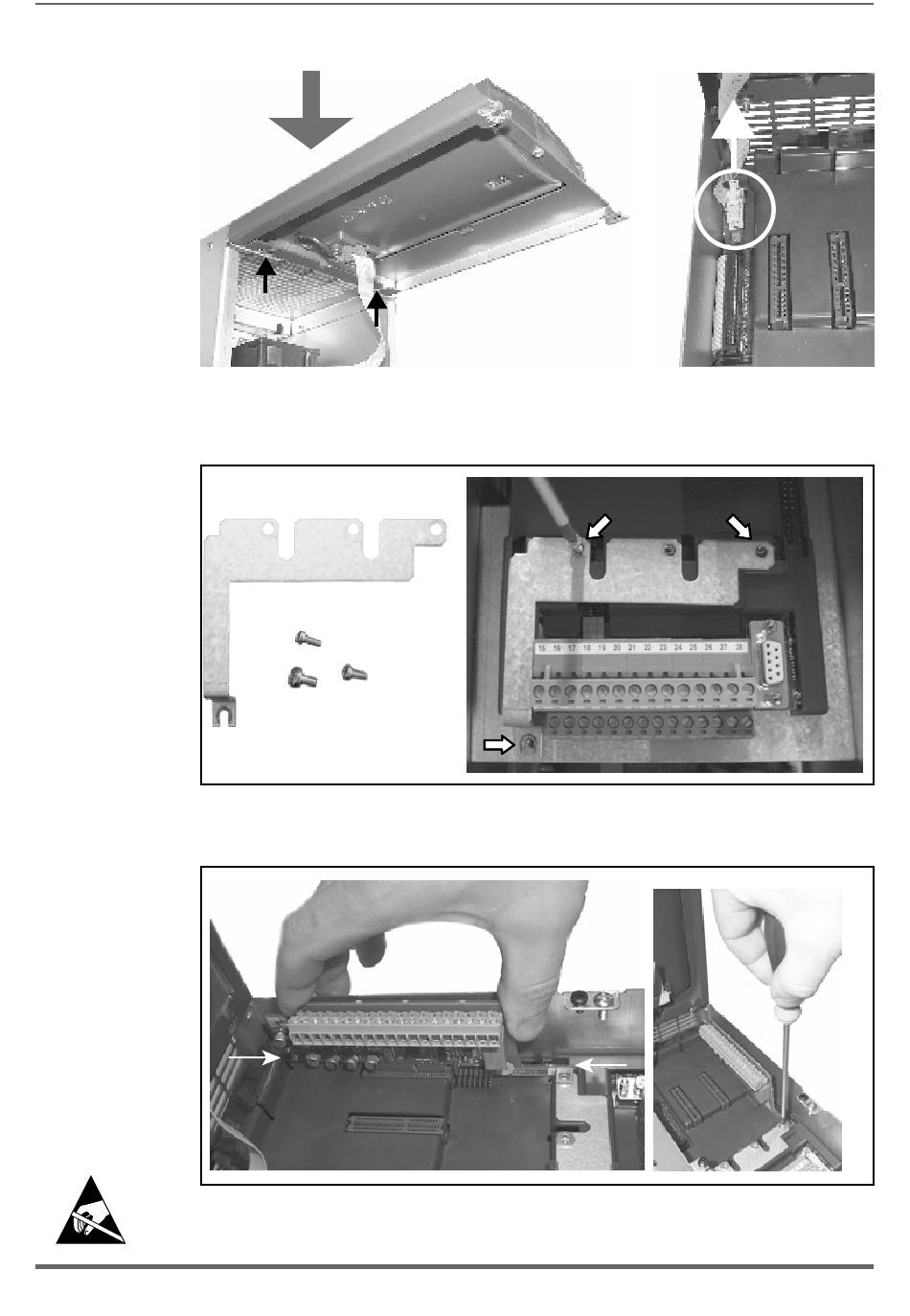

3. Pour éviter de détériorer le raccordement du clavier, le carter supérieur peut
4. Positionner et fixer l'écran métallique (S), fourni avec la carte optionnelle, avec
5. Positionner la carte optionnelle dans le Slot spécial (sur l'exemple, la carte
146
être positionné comme indiqué sur la figure.
En alternative, déposer le connecteur du clavier et poser le carter dans un endroit sûr.
(S)
S2 (x2)
S1 (x1)
les vis S1 (x2) et S2 (x1) comme indiqué sur la figure.
SLOT 1
D
E
EXP-IO est insérée dans le Slot 1).
ADV200 • Guide rapide pour l'installation - Spécifications et branchement
S2 (x2)
S1 (x1)
D
F
