B.A. International ULTRASONIC CLEANING UNIT Mode D'emploi page 20

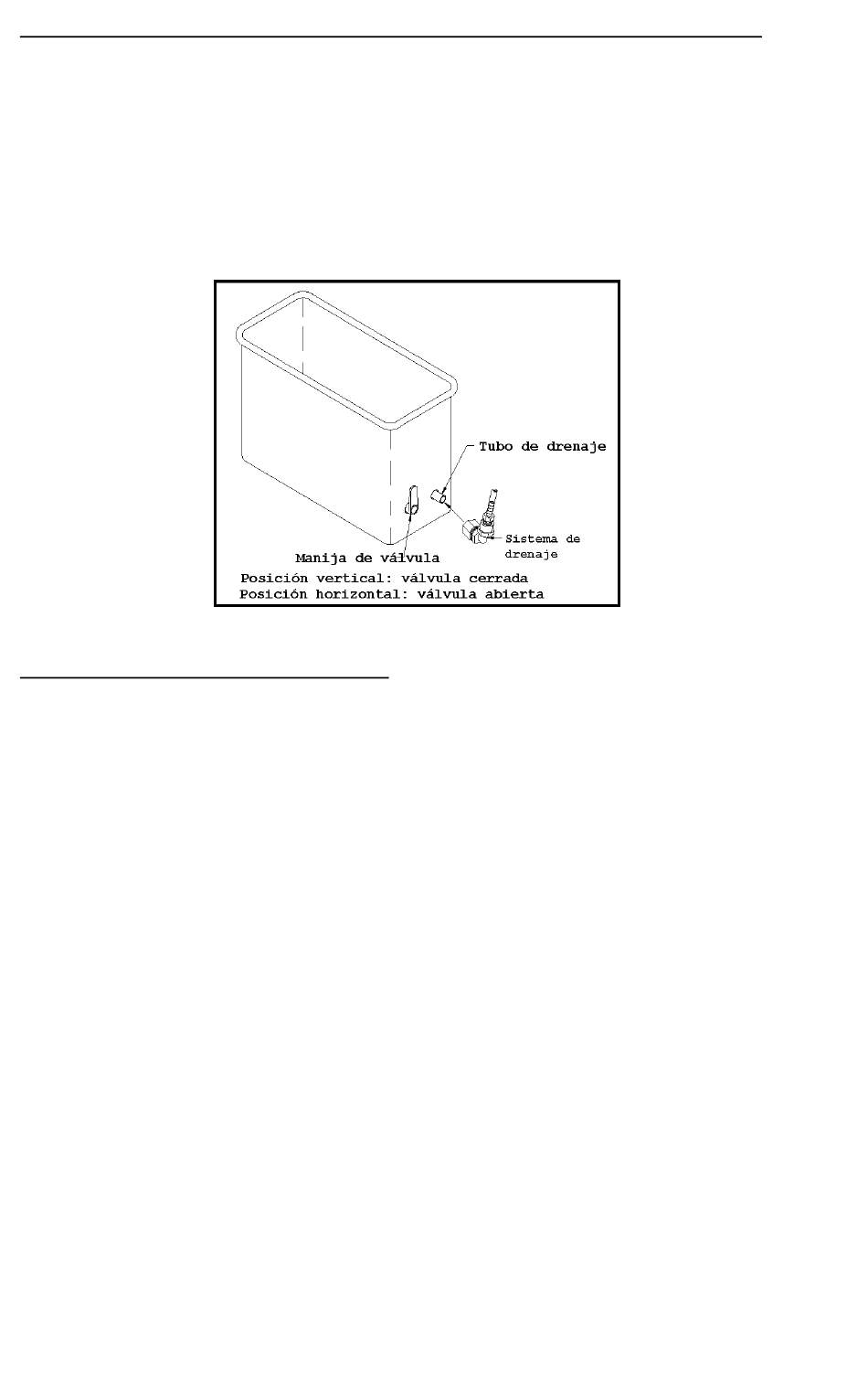

Conexión del sistema de drenaje (unidades con drenaje de 2,5 cm [½ pulg.])

Sostenga el sistema de drenaje provisto y afloje la tuerca en el codo.

Coloque el equipo de modo que se encuentre de frente al tubo de drenaje.

Deslice cuidadosamente el sistema sobre el tubo de drenaje.

Ajuste la posición del tubo de drenaje como desee. (Drenaje a la derecha,
izquierda o en la parte inferior).

Ajuste la tuerca manualmente. No ajuste demasiado. Si se requiere ajuste
adicional, se recomienda utilizar una llave de extremo abierto ajustable o de
2,5 cm (1 pulg.).
Equipos empotrados
Instalación del tanque en su encimera
Su equipo de limpieza por ultrasonidos empotrado está diseñado para que se haga
una instalación permanente en una encimera en su oficina o taller. Se recomienda
instalar el borde de montaje de acero inoxidable provisto con el equipo entre el borde
del tanque y la encimera para asegurar un sello adecuado y hermético en la encimera.
Un cable o cables (según el modelo) conectarán el tanque al generador.
1. Seleccione la ubicación deseada para el tanque en su encimera. Es recomendable
una instalación cercana a un fregadero para facilitar las conexiones de drenaje.
Asegúrese de que no haya cajones debajo del lugar seleccionado en la encimera
y que se disponga de puertas para permitir el acceso fácil a la válvula de drenaje
ubicada en el tanque.
Si el(los) cable(s) que interconecta(n) el tanque y el generador no puede(n)
dirigirse detrás de la encimera, se deberá perforar un agujero adicional en la
encimera para acomodarlo(s).
2. Se incluye un borde de montaje de acero inoxidable junto con su equipo
empotrado. Utilícelo como una plantilla para trazar el corte requerido en su
encimera con un lápiz de color o marcador no permanente.
3. Perfore un agujero de 1,27 cm (½ pulg.). en cualquier lugar dentro de la sección
que se cortará.
4.
Utilizando una sierra de vaivén, corte cuidadosamente la forma del tanque en
la encimera.
20
