Formas correctas e incorrectas de instalación de la ReliaGuard
A D V ERT E NC I A
!
Al fi nalizar, el conector de gas ReliaGuard NO DEBE QUEDAR doblado, torcido o con
tensión de torsión, y la parte del extremo del conector NO DEBE quedar sometida a
dobleces agudos . La adición de uno o dos rótulas multiplano Dormont SwivelGuard puede
ayudar a eliminar curvas y torceduras en su instalación . Consulte las siguientes "Formas
correctas e incorrectas" para obtener ayuda para su instalación .
Instalación del conector
de gas ReliaGuard

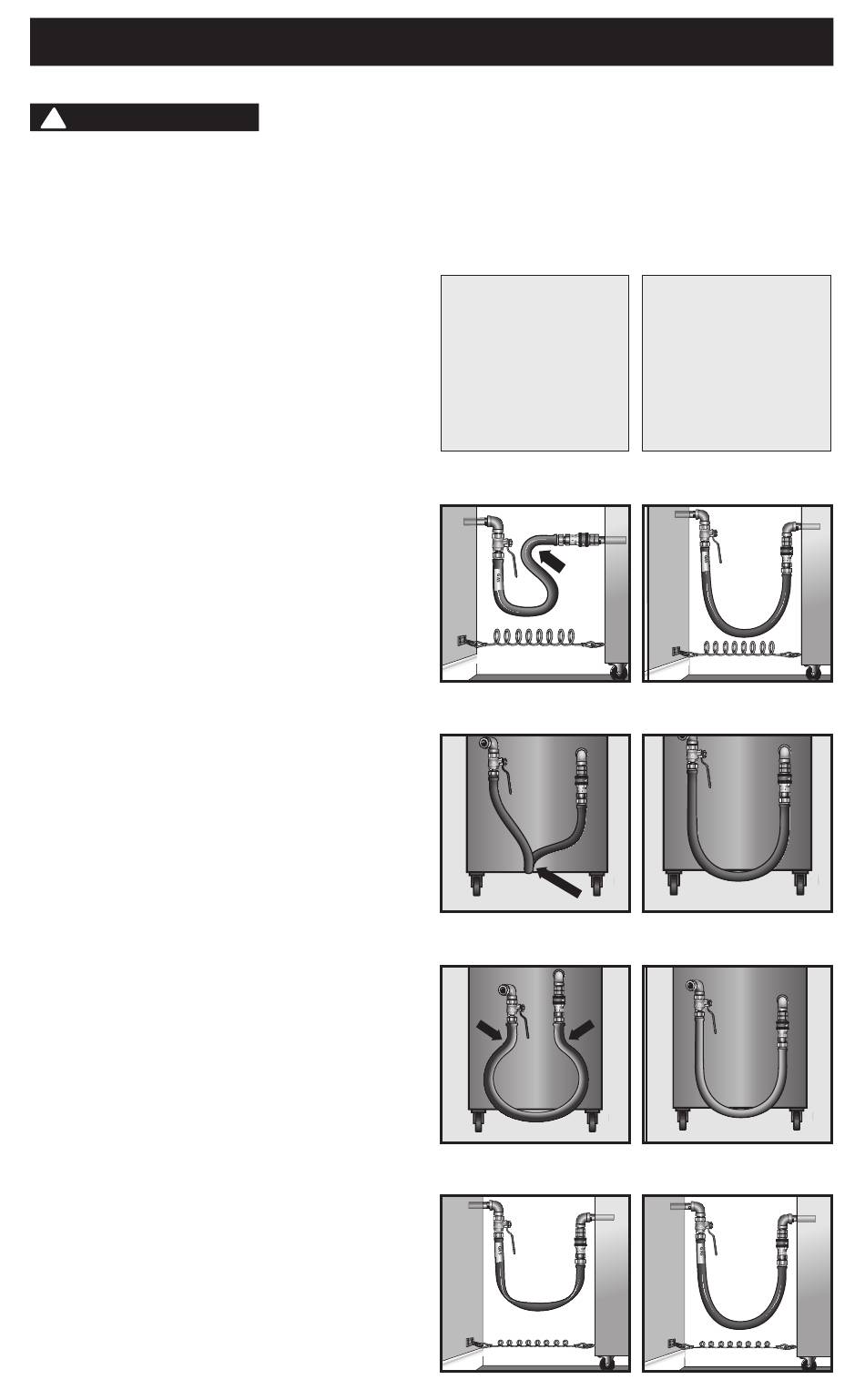

FORMAS CORRECTAS E
INCORRECTAS
DOBLECES AGUDOS: : Instale el
conector de gas ReliaGuard de modo que
se conecte de manera vertical con una
sola curva natural . Evite dobleces agudos
que tensen y tuerzan el conector hasta el
punto de generar una falla temprana en
el acoplamiento .
Instale siempre el conector de gas
ReliaGuard de manera que las partes de
los extremos queden paralelas (nunca
perpendiculares) tanto respecto a la pared
como al electrodoméstico .
TORSIÓN: Los acoplamientos y el
conector de gas deben instalarse en el
mismo plano vertical . De lo contrario, se
producirá una tensión de torsión y una
tensión excesiva, lo que provocará una
falla prematura .
FATIGA: Mantener el diámetro de
curvatura mínimo, o un diámetro mayor,
entre los acoplamientos crea curvas
dobles que provocan fatiga en las
conexiones .
CABLE DE SUJECIÓN: Instale el cable
de sujeción de manera que el conector no
esté doblado cuando el cable de sujeción
esté totalmente extendido .
INCORRECTO
Evite dobleces agudos
y torsiones al alejar el
equipo de la pared.
Incluso si se instaló
correctamente alejarlo
al máximo doblará los
extremos y reducirá la
vida útil del conector.
INCORRECTO
CM
GAS
FLOW
GAS
FLOW
INCORRECTO
DORMONT
SnapFast
INCORRECTO
DORMONT
SnapFast
INCORRECTO
DORMONT
SnapFast
CORRECTO
Se permite jalar el
equipo para alejarlo
una distancia mínima
de la pared para poder
acceder a la desconexión
rápida (cuando esté
instalada)
CORRECTO
DORMONT
SnapFast
CORRECTO
DORMONT
SnapFast
CORRECTO
DORMONT
SnapFast
CORRECTO
DORMONT
SnapFast
