3.7
Schémas électriques
Désignation pour les schémas électriques :
B12 (H) Thermostat de sécurité 100°C
B15
Thermostat mini 60°C
B16 (I) Thermostat de réglage 85 / 90°C
F1
(D) Fusible 6,3 A (5 x 20 mm)
H1
Voyant pompe chauffage (S2)
K2
Relais relance extracteur
K3
Relais ouverture de porte
K4
Relais temporisateur porte
K5
Relais commutation bois / fioul
L
Phase 230V
M1
Brûleur (uniquement Danemark)
M2
Pompe chauffage
M6
Extracteur
M7
Pompe de recyclage
N
Neutre

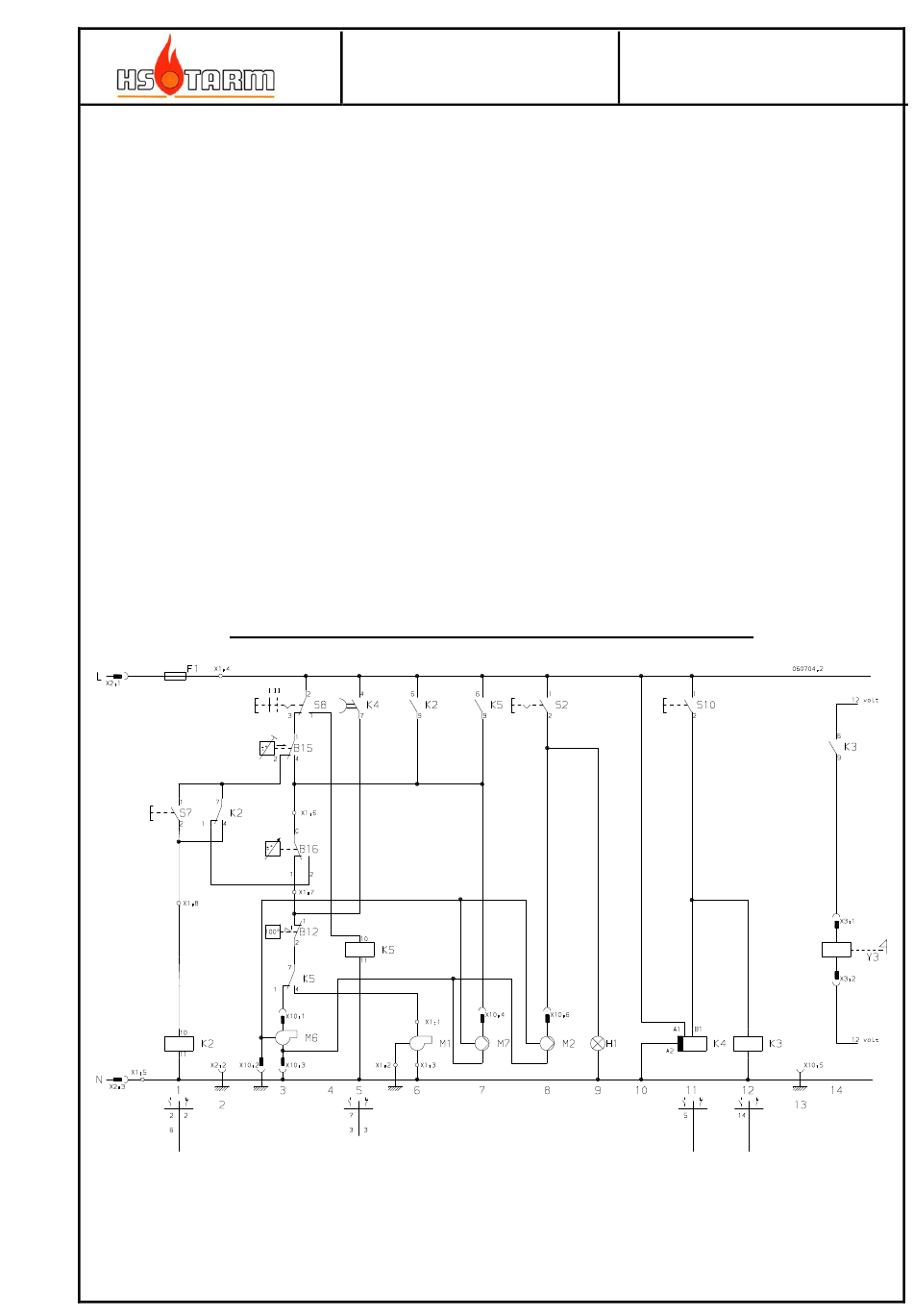

Schéma de principe du tableau de commande chaudière
NOTICE
S2
(E) Interrupteur pompe chauffage (M2)
S7
(N) Interrupteur relance extracteur
S8
(F) Interrupteur marche/arrêt chaudière
S10 (O) Interrupteur ouverture de porte
W1
Câble d'alimentation électrique
W2
Câble brûleur (uniquement DK)
W3
Câble pompe chauffage
W7
Câble extracteur
W10
Câble de Terre
W11
Câble pompe de recyclage
W13
Câble verrou magnétique de porte
X1
Bornier de câblage tableau
Y3
Verrou magnétique de porte
SOLO INNOVA FR/CT 12-12-2011
Page
25
