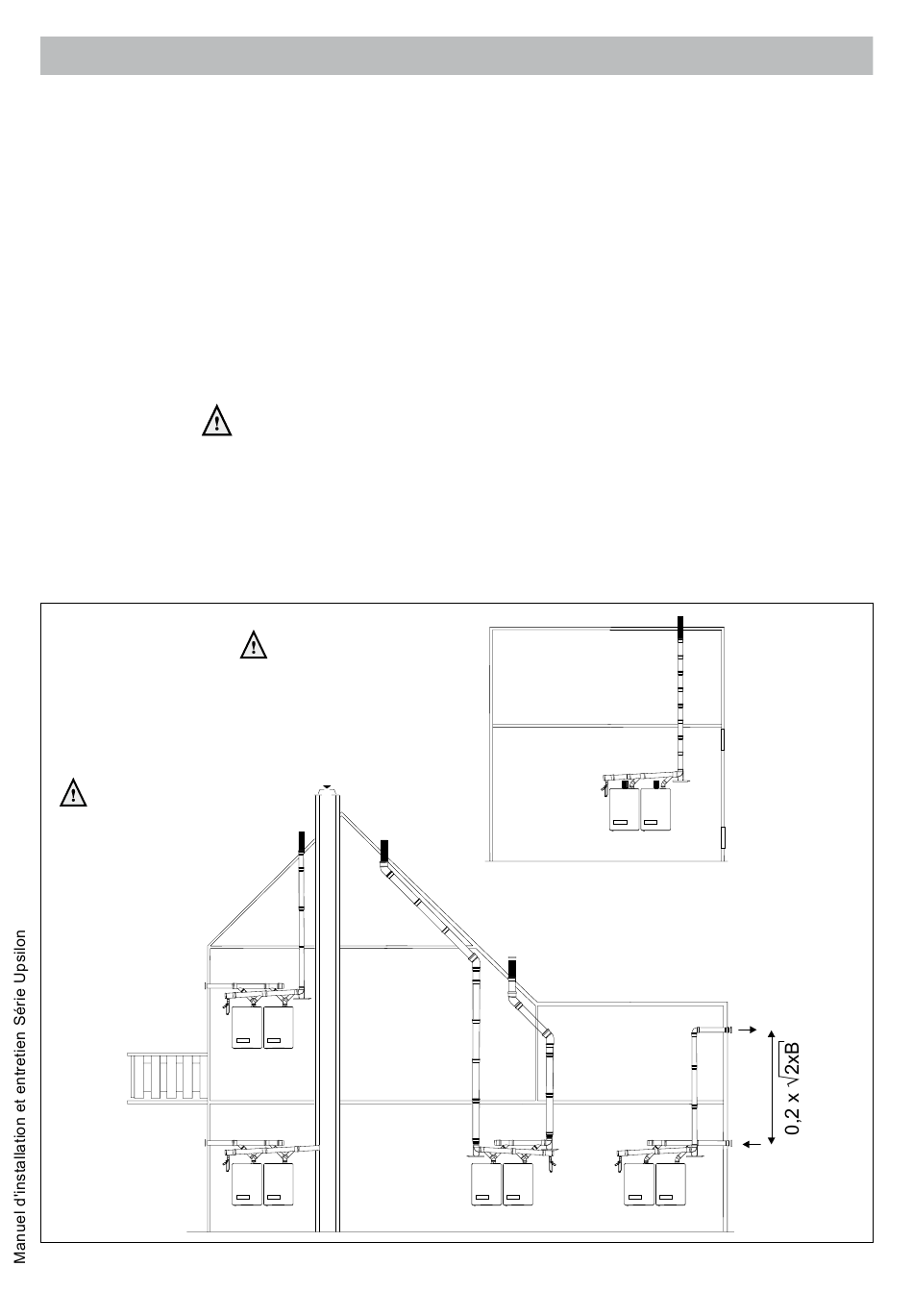

7.5 Évacuation fumées collective
Configuration: C
Autorisée à condition que
l'aspiration et le débou-
ché se fassent dans la
même surface de pres-
sion
24
Le choix d'une évacuation fumées collective est déterminé par :
-
La position des chaudières par rapport à leur zone de sortie
-
Espace suffisant au-dessus des chaudières
-
Grand nombre de chaudières
Vous pouvez choisir :
-
Évacuation fumées collective en dépression
-
Évacuation fumées collective en surpression
Dans de nombreuses situations, les fumées ne peuvent pas être évacuées individuelle-
ment car l'installation est à l'intérieur. Dans ce cas, nous recommandons une évacuation
collective à l'aide un système d'évacuation fumées par dépression ou surpression.
L'aspiration air peut également se faire collectivement, mais si la chaufferie est adaptée
à cet effet (voir chapitre 6.3), l'air peut aussi être aspiré de la chaufferie (configuration B).
Dans le cas d'une évacuation collective des fumées, la sortie d'évacuation des
fumées doit toujours avoir lieu dans la zone ouverte (zone de sortie 1).
A.O. Smith ne fournit pas de système d'évacuation fumées collectif pour l'Upsilon.
Consultez les chapitres suivants concernant les diverses possibilités et les longueurs
de conduits maximum pouvant être utilisées.
Configuration: B
Lieu de débouché 1
(lieu de débouché libre)
figure 7.5.a
