Les parties horizontales du système d'évacuation doivent toujours être montées avec une
pente de 50 mm/m vers la chaudière de façon à éviter les condensats dans les conduits
d'évacuation. Par le fait de l'écoulement de l'eau vers la chaudière, les risques de gel au
passage de toit sont réduits. Pour les débouchés à deux conduits horizontaux, le système
d'amené doit être incliné, ceci afin d'éviter que les pluies ne s'infiltrent. Le placement
d'un dispositif complémentaire de récupération de condensats n'est pas nécessaire.

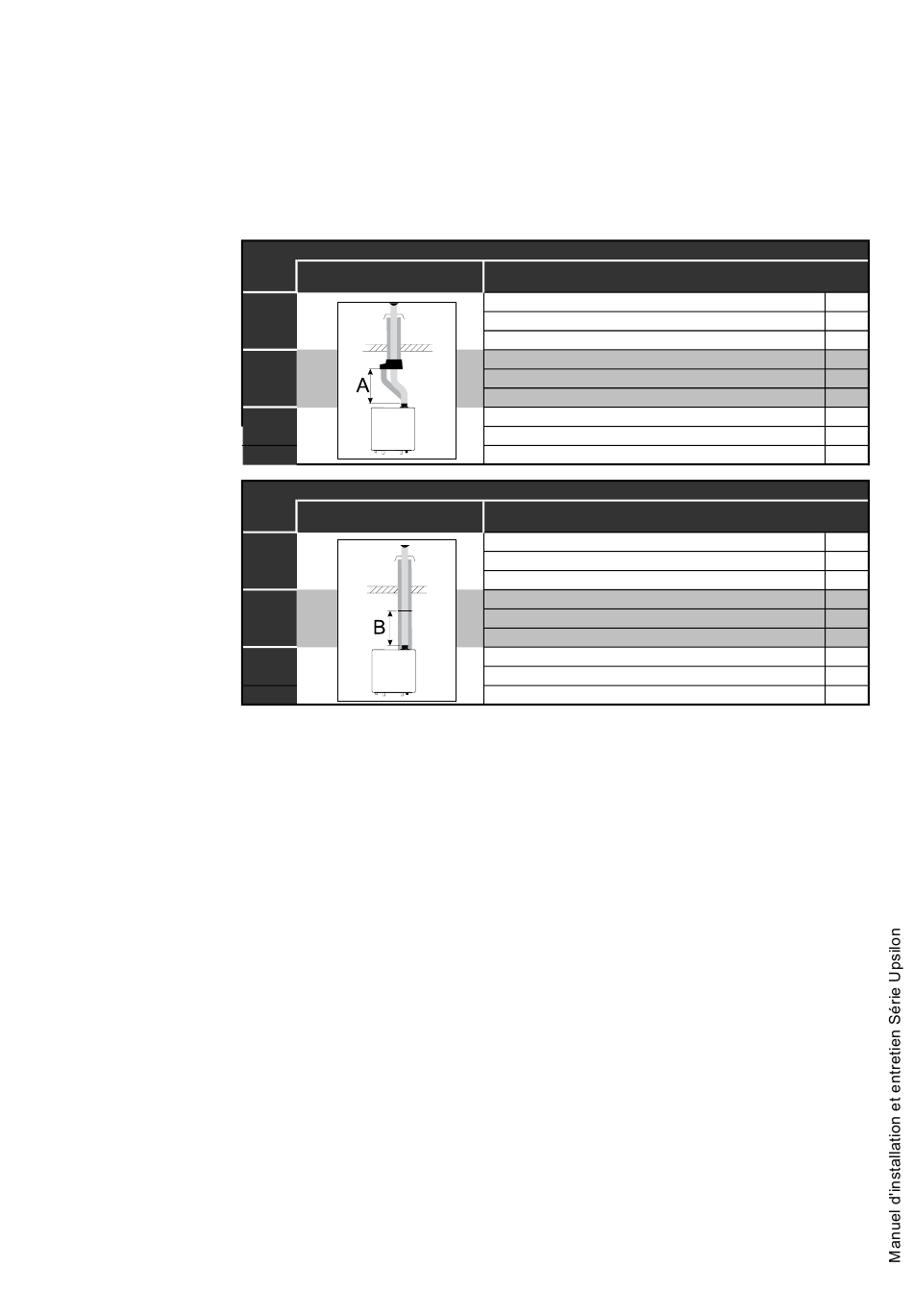

Voir tableau 7.4.a pour déterminer la longueur de conduits maximum applicable.
UB 70
UB 110
UB 140
UB 70
UB 110
UB 140
longueur maximum permise
Si la situation réelle dépasse la longueur maximum applicable, les plus grandes longueurs
peuvent être compensées au moyen d'une certaine mise au point. Contactez A.O. Smith
à ce sujet.
Conduits séparés
ø100mm
Longueur max. pour ø100
longueur de resistance coude 87° -1,8
longueur de resistance coude 45° -0,9
Longueur max. pour ø100
longueur de resistance coude 87° -1,8
longueur de resistance coude 45° -0,9
Longueur max. pour ø100
longueur de resistance coude 87° -1,8
longueur de resistance coude 45° -0,9
Conduits concentrique
ø100/150mm
Longueur max. pour ø100/150
longueur de resistance coude 87° -2,6
longueur de resistance coude 45° -1,1
Longueur max. pour ø100/150
longueur de resistance coude 87° -2,6
longueur de resistance coude 45° -1,1
Longueur max. pour ø100/150
longueur de resistance coude 87° -2,6
longueur de resistance coude 45° -1,1
A
in m
63
35
12
B
in m
25
15
8
tableau 7.4.a
23
