SYDÄMEN VAIHTAMINEN
L
V A R M I S T A , E T T Ä L Ä M M I T I N O N S A M M U T E T T U
J A T Ä Y S I N J Ä Ä H T Y N Y T , E N N E N K U I N A L O I T A T
SYDÄMEN VAIHTAMISEN.

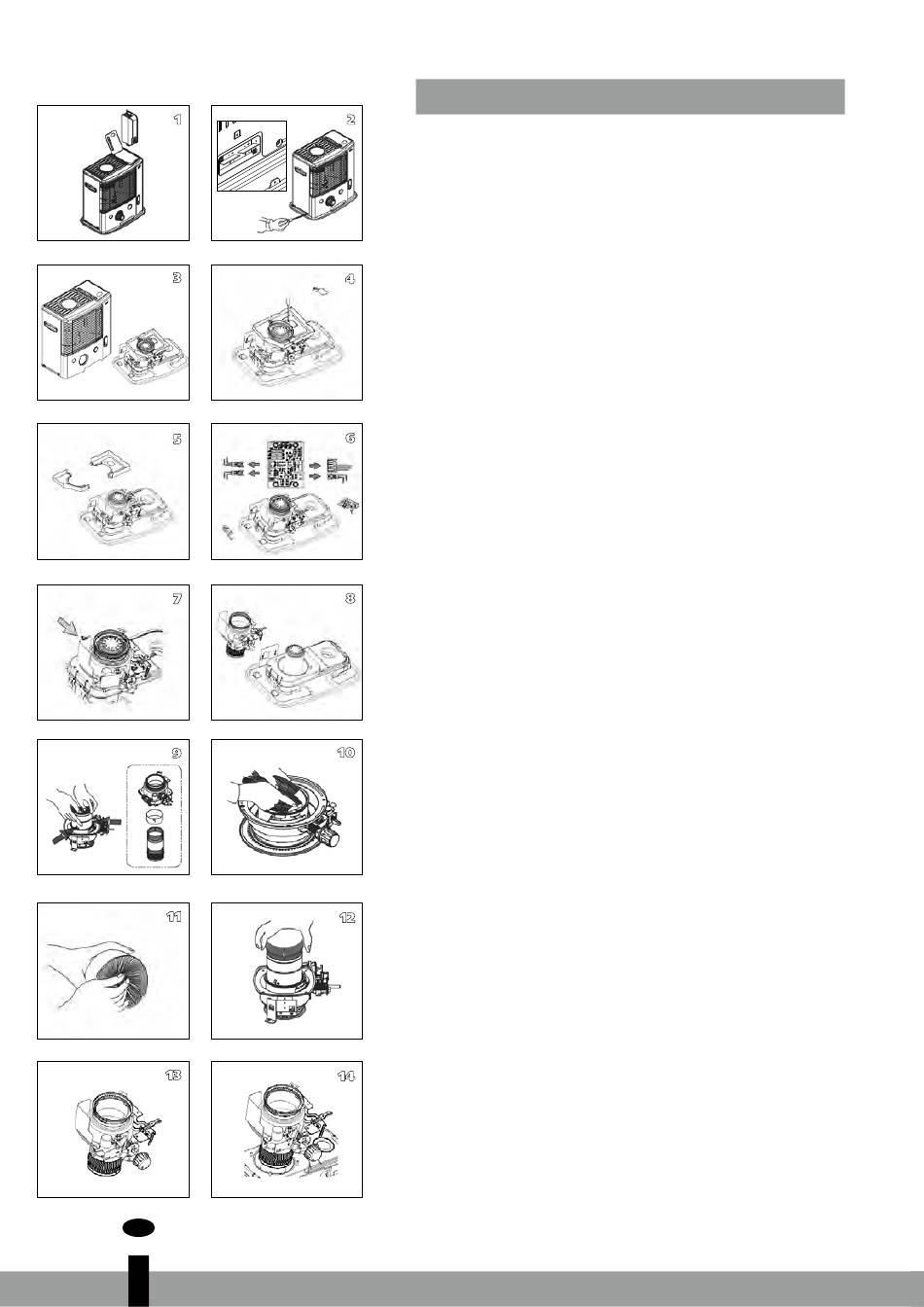

1a. Avaa säiliön kansi H ja ota pois polttoainesäiliö I.
1b. Ota pois patterit ehkäistakseen palovammia.
1c. Avaa etugrilli ja ota pois polttokammio D.
1d. Ota pois sydänlanka B vetämällä sitä suoraan.
2a. Ruuvaa pois päältä 5 ruuvia, 2 takana, 1 oikealla ja 1
vasemmalla.
2b. Ota pois anturi laitteen takana.
3. Ota pois runko vetäämällä sitä suoraan.
4. Ota pois 2 ruuvia lampun kannelta.
5. Ota pois tuulikansi A/B.
6a. Ota pois automaattinen sytytyskoneisto ruuvaamalla
pois 1 ruuvia.
6b. Ota pois turvallisuuskatkaisija ruuvaamalla pois 1 ruu-
via.
6c. Irrota neljä liitintä (4EA) PCB.
7. Ruuvaa pois 4 siipimutteria.
8. Ota pois sydänlanka.
9. Paina sydänlangan nasta, joka sijaitsee sen sisällä.
Purkaa sydänlanka ja kannatin erikseen.
10. Aseta uusi sydänlanka ja aseta 3 nastaa 3 reikiin
ylöspäin. (Katso nuoli "ylös").
11. Paina uusi sydänlanka sisään niin että se kiinnittyy hyvin
sydänlangan hihaan.
12. Aseta nastat riviin reikiin ja sitten paina hellästi kaikki
3 nastaa sisään. Pistä 3 nastat syvälle ja paina kaikki 3
nastaa pistääämällä ne reikiin.
13. Käännä sydänlangan nupin ja tarkista ollakseen varma,
että sydänlanka liikkuu ylös ja alas vapaasti.
14. Liuku sydänlanka alaspäin vedosputkia pitkin. Sijoita
varsi lämmittimen etupuolia kohti.
