1998 / 1999 R 125 E

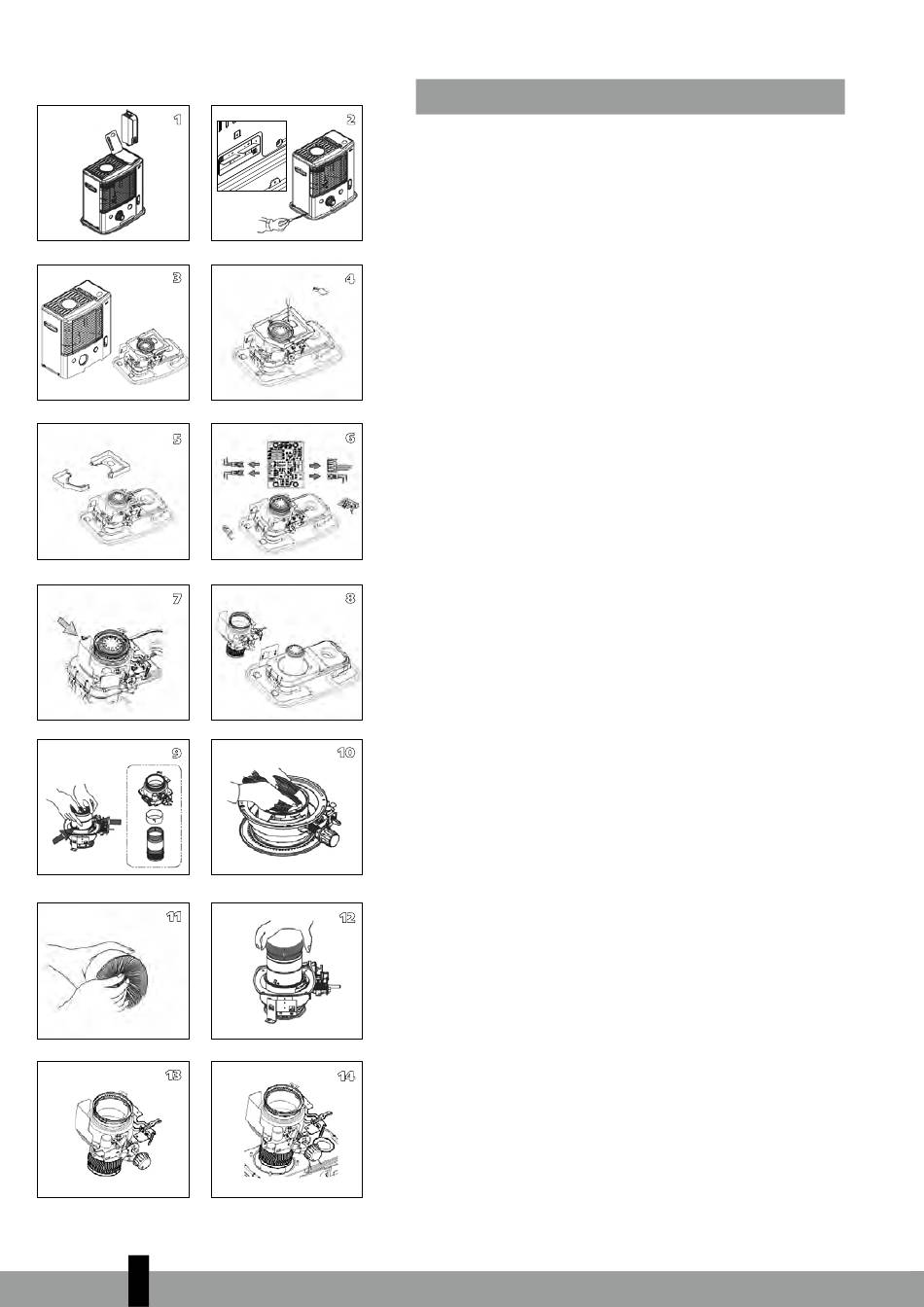

WYMIANA KNOTA

L
Z A N I M R O Z P O C Z N I E S Z W Y M I A N E K N O T A
U P E W N I J S I E , Ż E G R Z E J N I K J E S T
W Y Ł Ą C Z O N Y I Z I M N Y .
1a. Otworzyć pokrywę zbiornika H i wyjąć zbiornik paliwa I.
1b. Wyjąć akumulator w celu uniknięcia ewentualnych
oparzeń.
1c. Otworzyć z przodu ruszt i wyjąć komorę paleniskową D.
1d. Wyjąć gałkę do regulacji knota B, ciągnąc ją prosto do
przodu.
2a. Odkręcić 5 śrub z obudowy grzejnika , 1 z tyłu, 2 po
prawej i 2 po lewej stronie.
2b. Wyjąć czujnik z tyłu obudowy . 3. Zdjąć obudowę
grzejnika, ciągnąc ją prosto do góry.
3. Zdjąć obudowę grzejnika, ciągnąc ją prosto do góry.
4. Wyjąć 2 śruby z cewki zapłonowej K.
5. Zdjąć osłonę przeciwwiatrową A/B.
6a. Wyjąć automatyczny mechanizm zapłonowy, odkręcając 1
śrubę.
6b. Wyjąć automatyczny mechanizm wyłączający w przypadku
przewrócenia się, odkręcając 2 śruby.
6c. Zdjąć 4 łączniki (4EA) z płytki obwodu drukowanego.
7. Odkręcić 4 nakrętki motylkowe.
8. Zdjąć regulator knota.
9. Nacisnąć na trzpień knota od strony wewnętrznej
regulatora knota. Wyjąć oddzielnie knot, uchwyt knota i
regulator knota.
10. Włożyć nowy knot i zamocować go, wkładając trzy
trzpienie do góry do trzech równo położonych otworów
(patrz: strzałka na uchwycie knota wskazująca do góry).
11. Wcisnąć nowy knot w zęby uchwytu, tak aby knot mocno,
gładko i bez żadnych fałd przylegał do wewnętrznej strony
regulatora.
12. Ustawić trzpienie zgodnie z otworami wewnątrz regulatora
knota. Teraz ostrożnie wcisnąć każdy z trzech trzpieni
knota (które są teraz przymocowane do uchwytu knota)
do środka. Włożyć trzy trzpienie w ukośne szczeliny
regulatora knota. Mocno wcisnąć każdy z trzpieni do
otworów.
13. Pokręcić gałką do regulacji knota B i sprawdzić, czy knot
płynnie porusza się w górę i w dół.
14. P r z e s u n ą ć r e g u l a t o r k n o t a w d ó ł w z d ł u ż k a n a ł u
powietrznego. Ustawić regulator knota w kierunku
przedniej strony grzejnika.
15. Na powrót włożyć 4 nakrętki motylkowe, ale na razie ich
nie przykręcać.
