Amazon IV HR

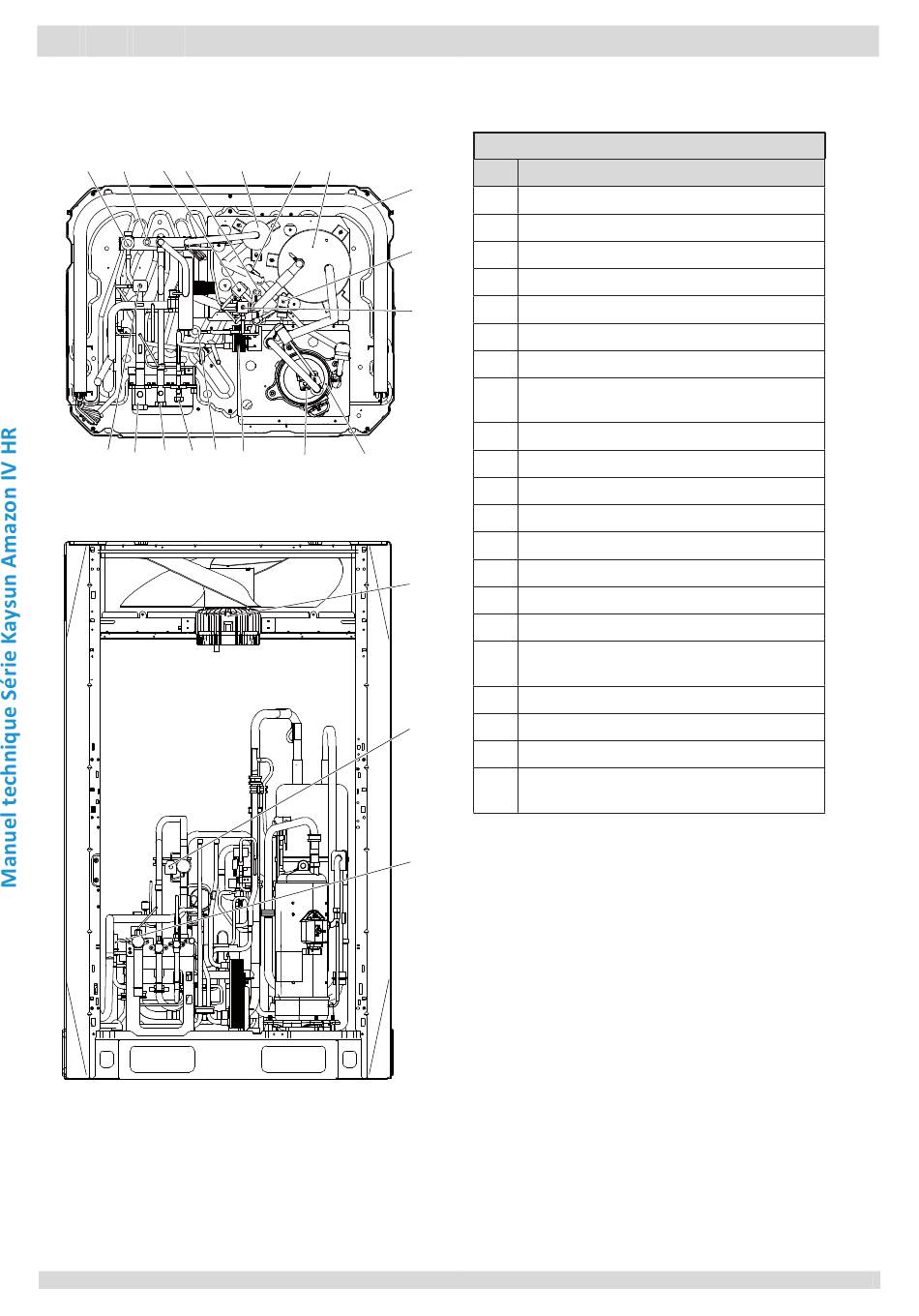

1 Schéma des composants fonctionnels
8/10/12HP
Schéma 2-1.1 : Vue du dessus du 8/10/12HP
9 10 11 12
8 7 6 5
Schéma 2-1.2 : Vue de face du 8/10/12HP
14
13 14 15
4 3 2 1
Légende
Nº Désignations des éléments
16
1 Compresseur Inverter
2 Commutateur de température de refoulement
17
3 Échangeur de chaleur à plaques
4 Détendeur électronique (EEVC)
18
5 Robinet d'arrêt (côté liquide)
6 Robinet d'arrêt (côté gaz haute pression)
7 Robinet d'arrêt (côté gaz basse pression)
Électrovanne de charge de réfrigérant (SVC)
8
(option de personnalisation)
9 Détendeur électronique (EEVA)
10 Capteur de haute pression
11 Électrovanne de dérivation de gaz chaud (SV7)
12 Capteur de basse pression
13 Déshuileur
14 Pressostat haute pression
19
15 Séparateur gaz-liquide
16 Échangeur de chaleur
Vanne d'injection de vapeur du compresseur
17
(SV8A)
18 Électrovanne de dérivation à injection (SV5)
19 VENTILATEUR A
20
20 Soupape 4 voies
Soupape de surpression (option de personnalisa-
21
tion)
21
