Révision : 0

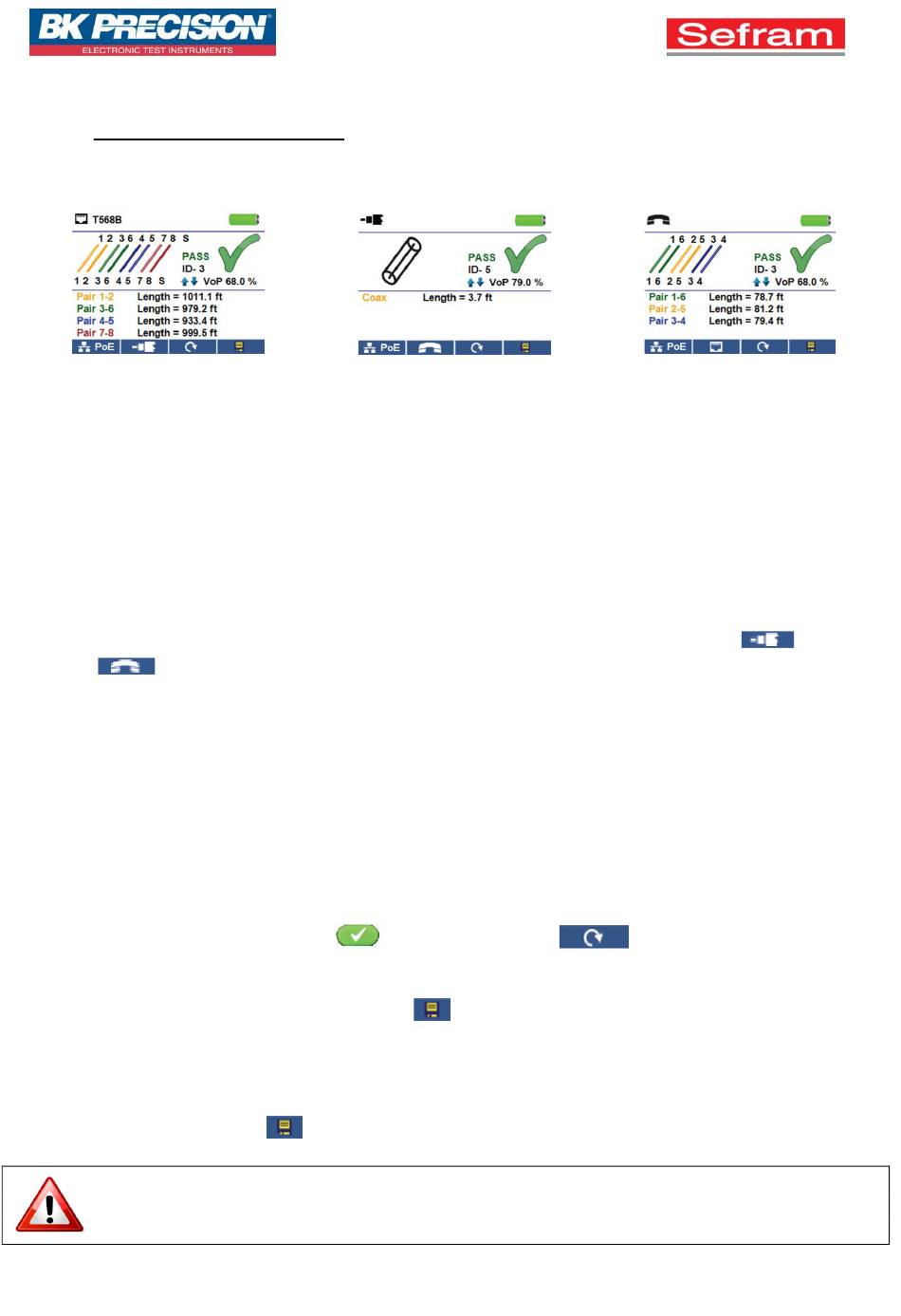

2- Comment faire un test de câble :
Test de câble réseau
-
Mettre en marche l'appareil,
-
Connectez un câble réseau, un câble coaxial ou un câble téléphonique à l'appareil en utilisant le
connecteur adapté.
(Attention : vous ne pouvez pas Connectez directement sur l'appareil un câble RJ11. Si vous essayez
d'insérer un connecteur RJ11 dans le connecteur RJ45, vous risquez d'endommager le connecteur.
Utilisez donc un adaptateur RJ11/RJ45.)
-
Appuyez sur la touche « entrée » pour accéder au menu de test des câbles. L'appareil va réaliser
automatiquement un test lorsque vous allez entrer dans le menu.
-
Pour tester un câble coaxial ou un câble Ethernet, appuyez sur les touches suivantes :
-
Si aucun module déporté n'est connecté au câble, l'appareil vérifiera alors la longueur de chaque paire,
les coupures et les courts-circuits. Il ne vérifiera cependant pas la connectivité de l'autre coté du câble.
-
Si un module déporté est utilisé, connectez-le à l'autre extrémité du câble.
-
Pour calibrer le VOP, Connectez un câble ayant une longueur connue et appuyez sur les touches
« haut » et « bas » de manière à modifier la valeur de VOP afin de faire correspondre la longueur du
câble mesurée avec celle connue. Appuyez sur les touches « gauche » et « droite » de manière à
changer de digit sur la valeur de VOP.
-
Appuyez sur la touche « TEST »
additionnels.
-
Pour sauver le test, appuyez sur la touche
-
Utilisez les touches « haut », « bas », « gauche » et « droite » pour entrer un nom et appuyez sur la
touche « entrée » pour valider.
-
Appuyez sur la touche
Toutes les mesures sur les câbles doivent être réalisées sur des dispositifs hors tension.
SEFRAM est distributeur officiel pour la France de la gamme T3 INNOVATION.
Test de câble coaxial
ou sur le mode boucle
.
pour mettre en mémoire
Test de câble téléphonique
ou
pour faire des tests
P 3/11
