Configurations De Contrôleur Unique Et De Contrôleurs En Cluster De L'appareil 7320 - Oracle ZS4-4 Manuel D'entretien

Installation des cartes PCIe facultatives dans le bon ordre

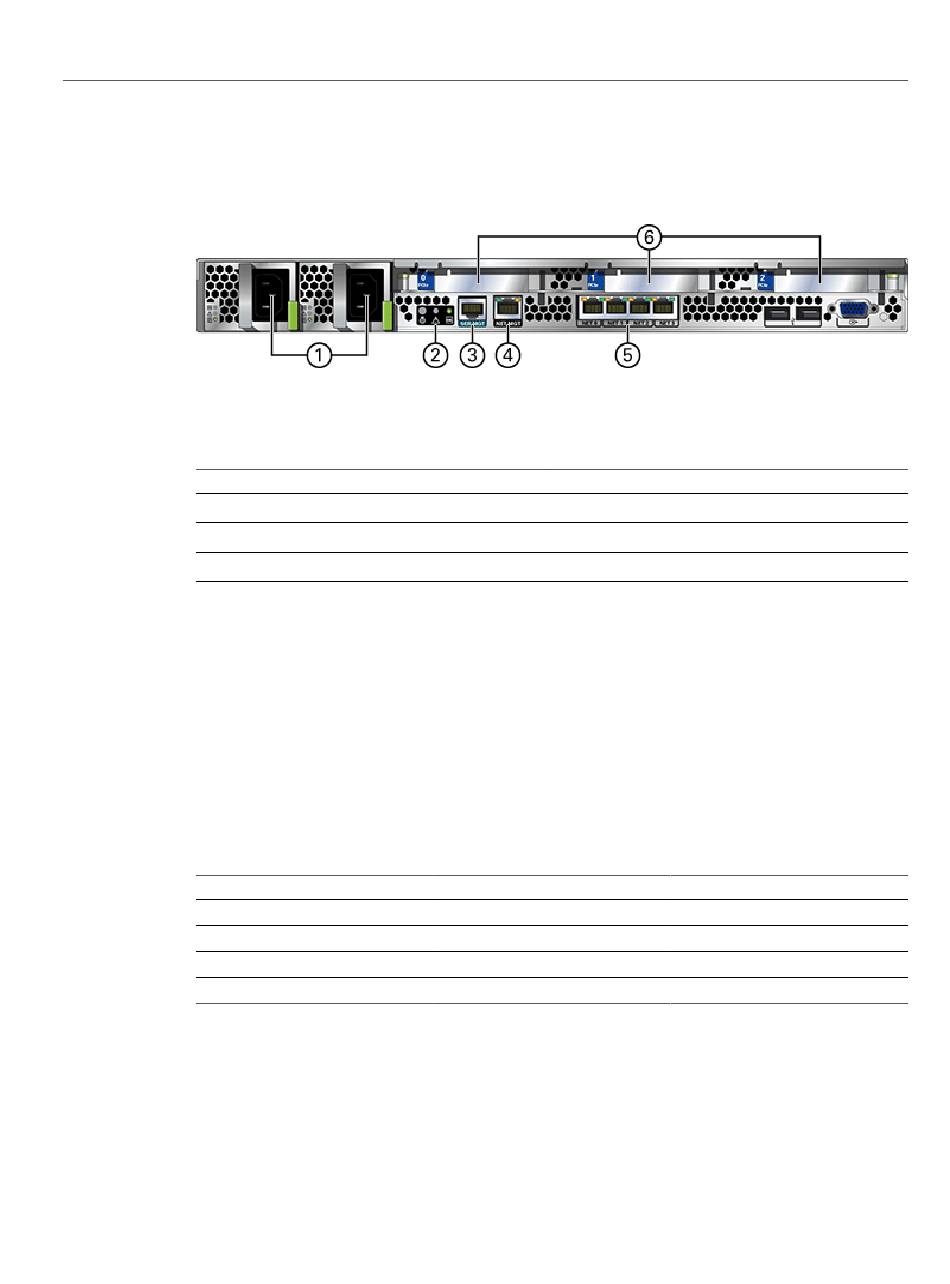

FIGURE 50
Légende de la figure
Alimentations électriques
1
DEL d'état de récapitulatif SC
2
Port de gestion série
3
Configurations de contrôleur unique et de contrôleurs en
cluster de l'appareil 7320
La configuration de base avec contrôleur unique comprend 96 Go de RAM, des processeurs
quadruple coeur 2x2,4 GHz, un HBA SAS externe et quatre ports Ethernet 10/100/1000.
Le tableau suivant décrit les configurations de base pour le système 7320.
TABLEAU 35
Référence marketing
TA7320-24A
7104054
TA7320-24A-HA
7104055
Les options de configuration PCIe pour un contrôleur unique sont répertoriées ci-dessous :
Toutes les cartes PCIe sont profil bas et doivent être équipées de supports de montage profil
bas.
98 Manuel d'entretien client des systèmes Oracle ZFS Storage Appliance, version 2013.1.3.0 • Décembre 2014
Panneau arrière du contrôleur 7320
Configuration de base du contrôleur 7320
Description
S7320, 2xCPU, 24 Go, unique
S7320, 2xCPU, 96 Go, unique
S7320, 2xCPU, 24 Go, cluster
S7320, 2xCPU, 96 Go, cluster
Port de gestion réseau
4
Ports Ethernet
5
Emplacements PCIe
6
Numéro de série
597-1060-01
7045900
597-1061-01
7045903
