Remplacement des cartes PCIe et cartes riser du contrôleur 7x20

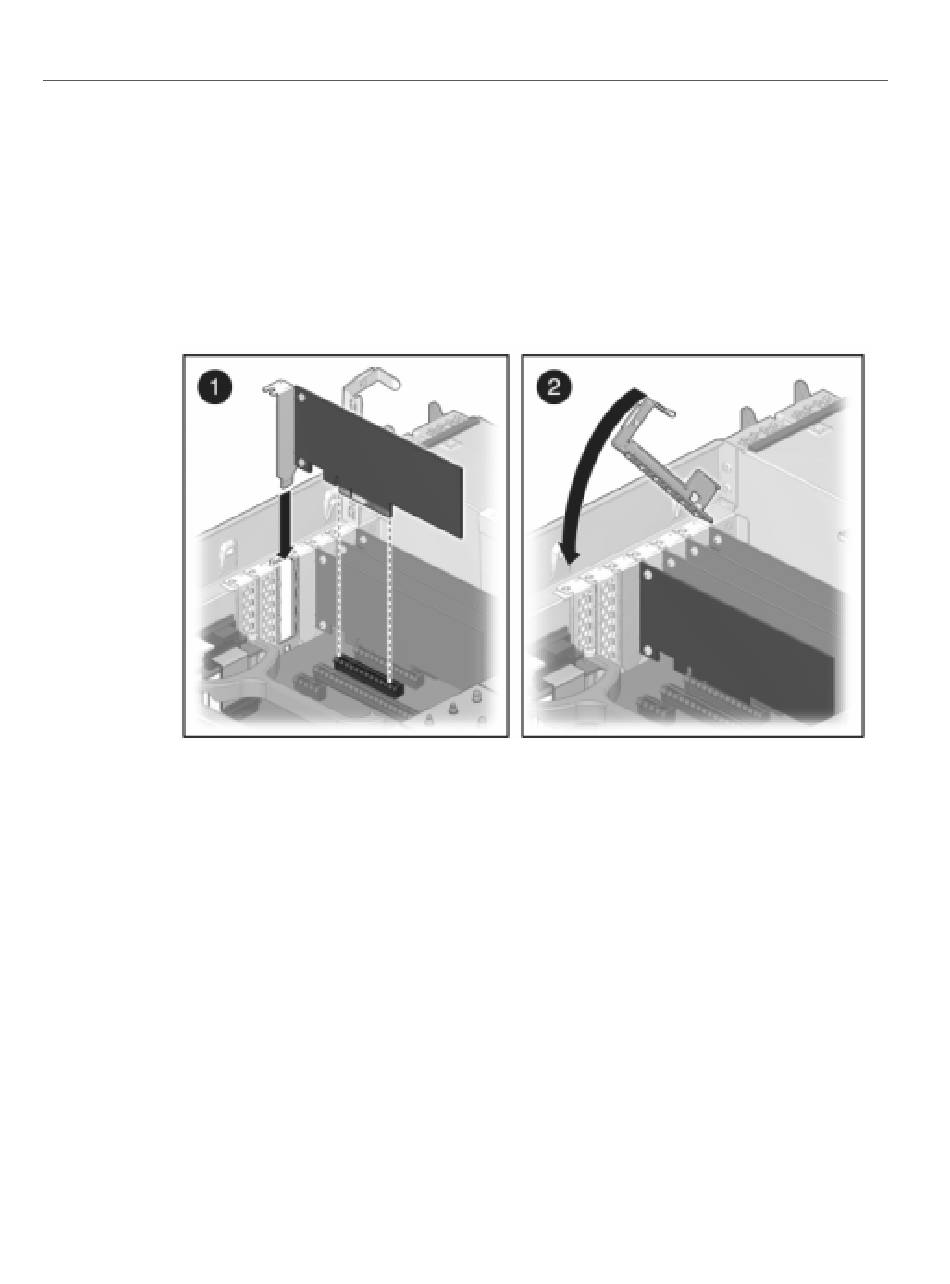

Retirez avec précaution la carte PCIe du connecteur et, si nécessaire, nettoyez l'emplacement
avec de l'air filtré et comprimé.
Installez la carte PCIe de remplacement dans l'emplacement prévu à cet effet.
Installez la vis qui maintient la carte PCIe sur le châssis.
Replacez la barre transversale dans sa position de fermeture verrouillée.
10. 7120 ou 7320: même si les composants peuvent être légèrement différents dans
les appareils 7120 et 7320, les procédures de maintenance sont identiques.
L'illustration représente le contrôleur 7320. Pour installer le capot supérieur :
Placez le capot supérieur sur le châssis de façon à le positionner à environ 2,5 cm au-dessus
de l'arrière du contrôleur de stockage, puis faites-le glisser vers l'avant jusqu'à ce qu'il soit
complètement en place.
Fermez le capot des ventilateurs et verrouillez les bascules du capot. Le capot doit être
complètement fermé pour que le contrôleur de stockage se remette sous tension.
