Mesure De Voltage C.a./C.c; Mesure De La Résistance; Mesures De Diode Et De Continuité - REED R5020 Manuel D'utilisation

Mesure de voltage c.a./c.c.

1. Insérer le fil test noir dans le terminal négatif COM et le fil test
rouge dans le terminal positif V.
2. Mettre l'interrupteur en position V, et sélectionner c.a. ou c.c. avec
le bouton MODE.
Connecter les fils test en parallèle avec le circuit à tester.
L'écran LCD affichera la lecture.
Mesure de la résistance
1. Insérer le fil test noir dans le terminal négatif COM et le fil test
rouge dans le terminal positif V.
2. Mettre l'interrupteur des fonctions en position Ω.
3. Promener la sonde de test dans le circuit ou la composante à
tester. Il vaut mieux déconnecter un côté de l'appareil à tester afin
que le reste du circuit n'interfère pas avec la lecture.
4. L'écran LCD affichera la lecture.

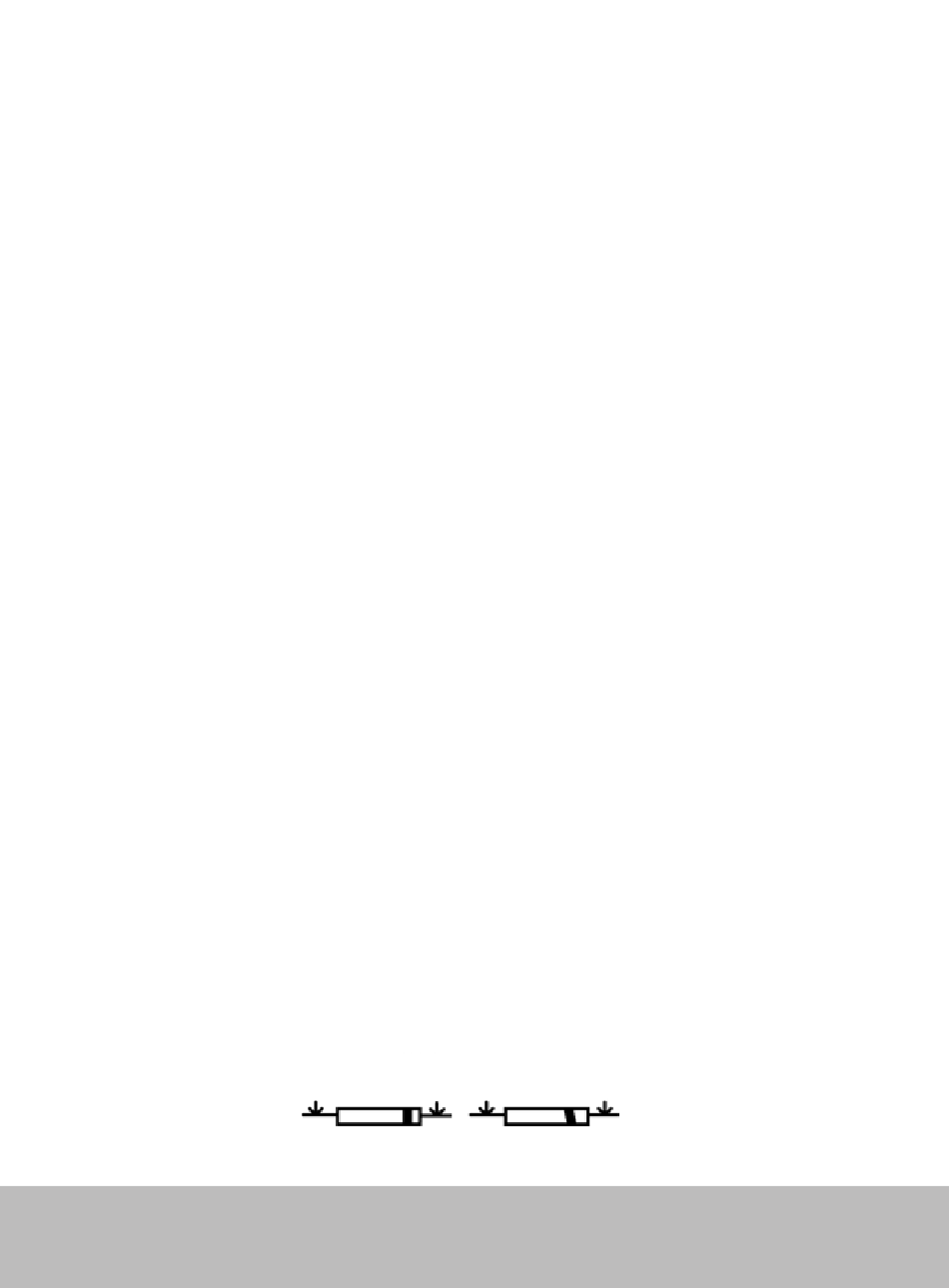

Mesures de diode et de continuité
1. Insérer le fil test noir dans le terminal négatif COM et le fil test
rouge dans le terminal positif V.
2. Tourner l'interrupteur rotatif en position Ω. Appuyer sur le bouton
MODE jusqu'à ce que l'indicateur de test de diode apparaisse à
l'écran.
3. Appuyer les sondes de test sur les diodes à tester. La tension
directe indiquera 0.4V à 0.7V. La tension inverse sera indiquée par
"OL". Les appareils ayant un court-circuit indiqueront presque 0mV
et un appareil ouvert indiquera "OL" sur les deux polarités. Pour
des tests de continuité, si la résistance est <150, un son sera émis.
