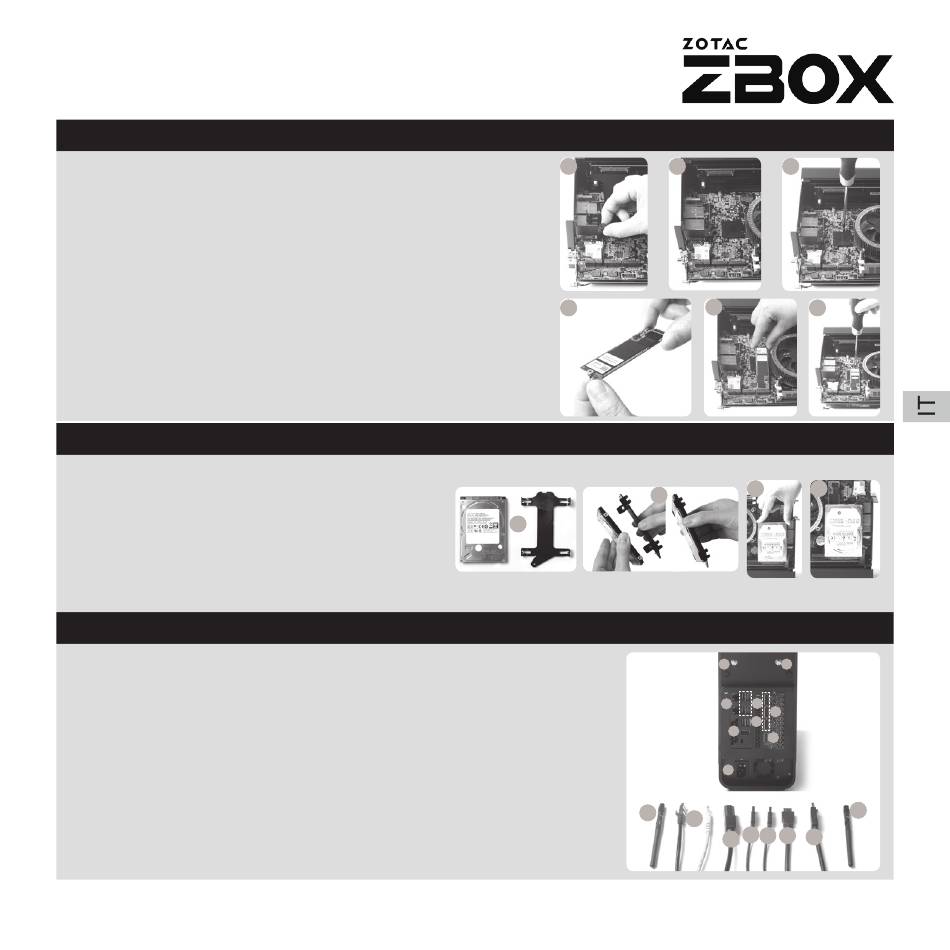

i n s ta L L a z i o n e d e L m o d u Lo s s d m . 2
1. rimuovere la vite di fissaggio della staffa del
disco rigido.
2. rimuovere la staffa del disco rigido.
3. individuare lo slot ssd m.2 e rimuovere la vite dal
bullone.
4. Fissare la vite al modulo ssd m.2.
5. inserire il modulo ssd m.2 nello slot con un
angolo di 45 gradi.
6. premere delicatamente sul modulo ssd m.2 e
installare la vite.
i n s ta L L a z i o n e d i d i s c H i r i g i d i /s s d
1. individuare il disco rigido/ssd sata da
2,5 pollici e la staffa del disco rigido.
2. installare il disco rigido/ssd sulla staffa
del disco rigido.
3. inserire la staffa del disco rigido nello
slot sata.
4. reinstallare la vite ad alette.
i m p o s ta z i o n e d i zotac z B oX
1. collegare le antenne per WiFi
2. connettere alla rete domestica
3. collegare i dispositivi usB 3.1
4. collegare i dispositivi usB 3.0
5. collegare i display Hdmi
6. collegare i display dp
7. collegare il cavo di alimentazione
8. accendere il sistema
1 2
4
2
1
1
2
3
5
6
4
3
1 1
2 3
6
4
5
5
7
1
3 5
4
6
7
