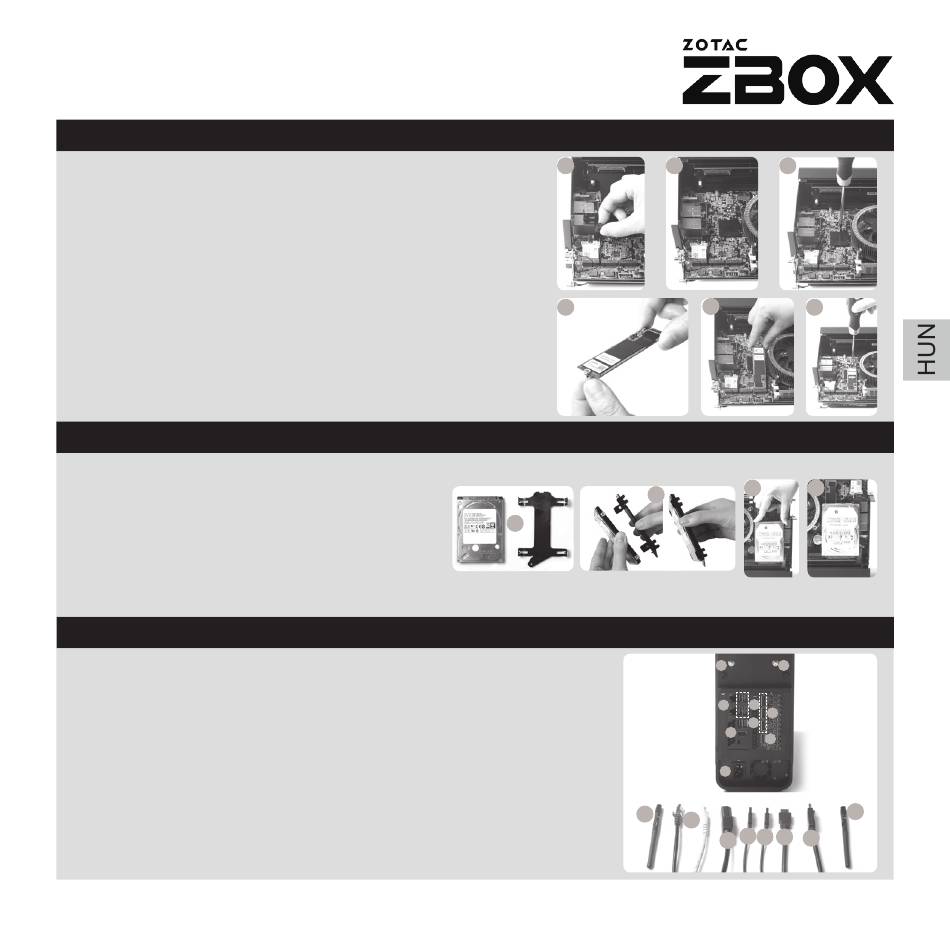

m . 2 s s d - m o d u L t e L e p Í t É s e
1. távolítsa el a merevlemez-meghajtó tartókeretet
rögzítő csavart.
2. távolítsa el a merevlemez-meghajtó tartókeretet.
3. keresse meg az m.2 ssd-foglalatot és távolítsa el a
csavart.
4. rögzítse a csavart az m.2 ssd-modulhoz.
5. illessze az m.2 ssd-modult a nyílásba 45 fokos
szögben.
6. Óvatosan nyomja le az m.2 ssd-modult, majd csa-
varja be a csavart.
m e r e V L e m e z /s s d B e s z e r e L É s e
1. keresse meg a 2,5 hüvelykes sata
merevlemezt-meghajtót/ssd-t és a
merevlemez-meghajtó tartókeretet.
2. szerelje a merevlemezt-meghajtót/ssd-t
a merevlemez-meghajtó tartókeretbe.
3. Helyezze a merevlemez-meghajtó
tartókeretét a sata-bővítőhelyre.
4. Helyezze vissza a csavart.
a zotac z B oX B e Ü z e m e L É s e
1. csatlakoztassa a Wi-Fi-hez szükséges antennákat.
2. csatlakozás otthoni hálózathoz
3. usB 3.1 kompatibilis eszközök csatlakoztatása
4. usB 3.0 kompatibilis eszközök csatlakoztatása
5. Hdmi-megjelenítők csatlakoztatása
6. dp-megjelenítők csatlakoztatása
7. a tápkábel csatlakoztatása
8. kapcsolja be a rendszert.
