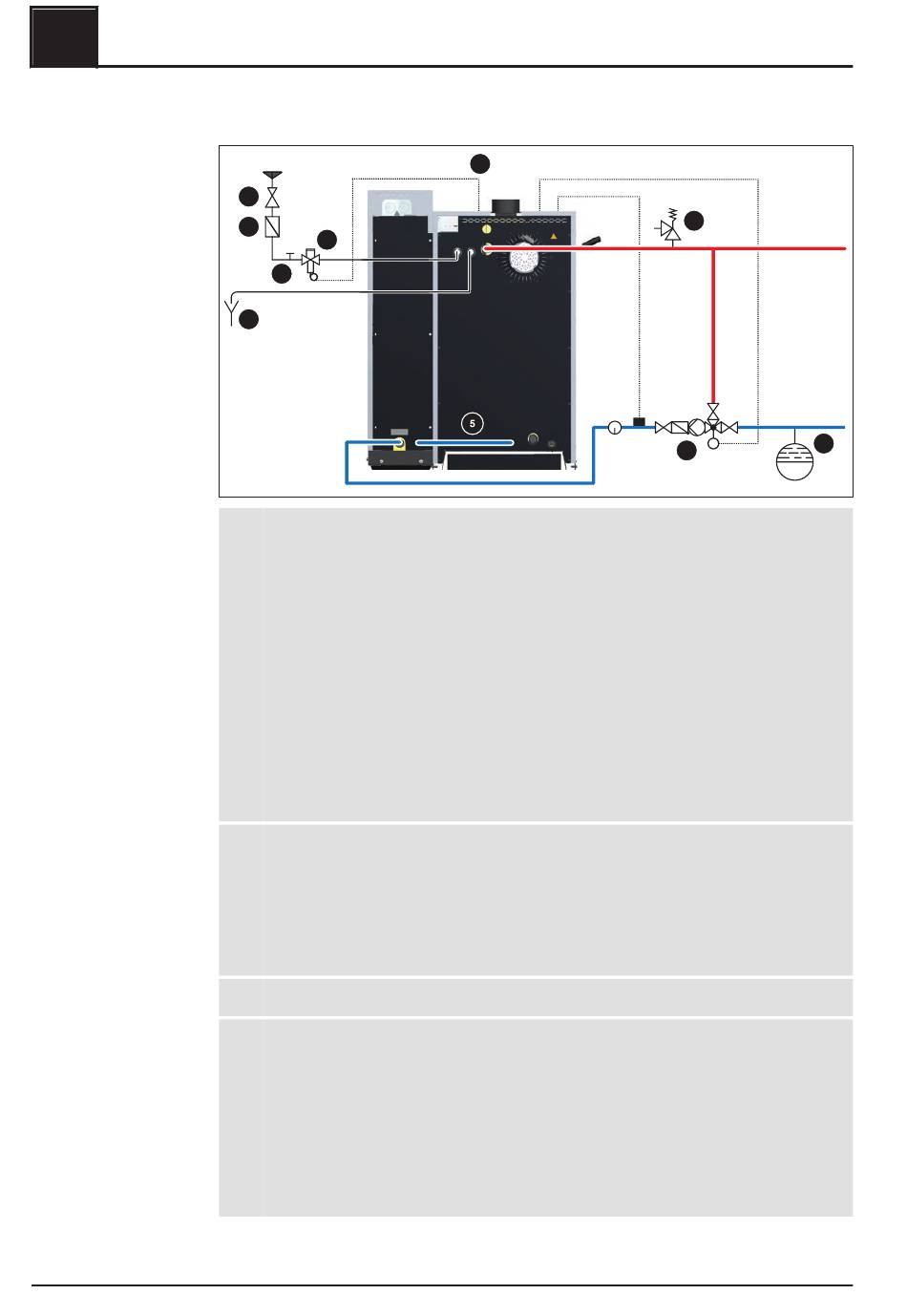

4.1.10 Raccordement des dispositifs de sécurité hydrauliques
SP Dual compact
44
1.5
1.4
1.2
1.3
1.6
1
Soupape de sécurité thermique
▪ Le raccordement de la soupape de sécurité thermique doit être effectué
conformément à la norme ÖNORM / DIN EN 303-5 et selon le schéma ci-dessus.
▪ La soupape de sécurité doit être reliée sans possibilité de coupure à un réseau de
conduites d'eau froide (température ≤ 15°C) sous pression
▪ Avec une pression de l'eau froide de 6 bars, un détendeur (1.5) est nécessaire
Pression d'eau froide minimum = 2 bars
1.1 Capteur de la soupape de sécurité thermique
1.2 Soupape de sécurité thermique (s'ouvre à env. 95 °C)
1.3 Vanne de nettoyage (pièce en T)
1.4 Collecteur d'impuretés
1.5 Détendeur
1.6 Écoulement libre sans contre-pression
2
Soupape de sécurité
▪ Soupape de sécurité conforme ÖNORM EN ISO 4126-1, diamètre selon EN
12828 ou directive nationale
▪ La soupape de sécurité doit être montée de manière accessible sur le générateur
de chaleur ou à proximité directe de celui-ci dans la conduite d'arrivée de façon
non verrouillable
3
Élévation du retour
4
Vase d'expansion à membrane
▪ Le vase d'expansion à membrane doit être conforme à la norme EN 13831 et doit
pouvoir contenir au moins le volume d'expansion maximum de l'eau de chauffage
de l'installation, y compris un joint hydraulique
▪ Il doit être dimensionné conformément aux instructions de réalisation de la norme
EN 12828 - Annexe D
▪ Le montage doit se faire de préférence dans la conduite de retour. Pour ce faire,
respecter les instructions du fabricant
Froling Sarl | F-67450 Mundolsheim, 1, rue Kellermann | www.froling.fr
1.1
Montage
Montage de la chaudière
2
4
M
3
