Montage
Montage de la chaudière
Instructions de montage SP Dual compact | M1820317_fr

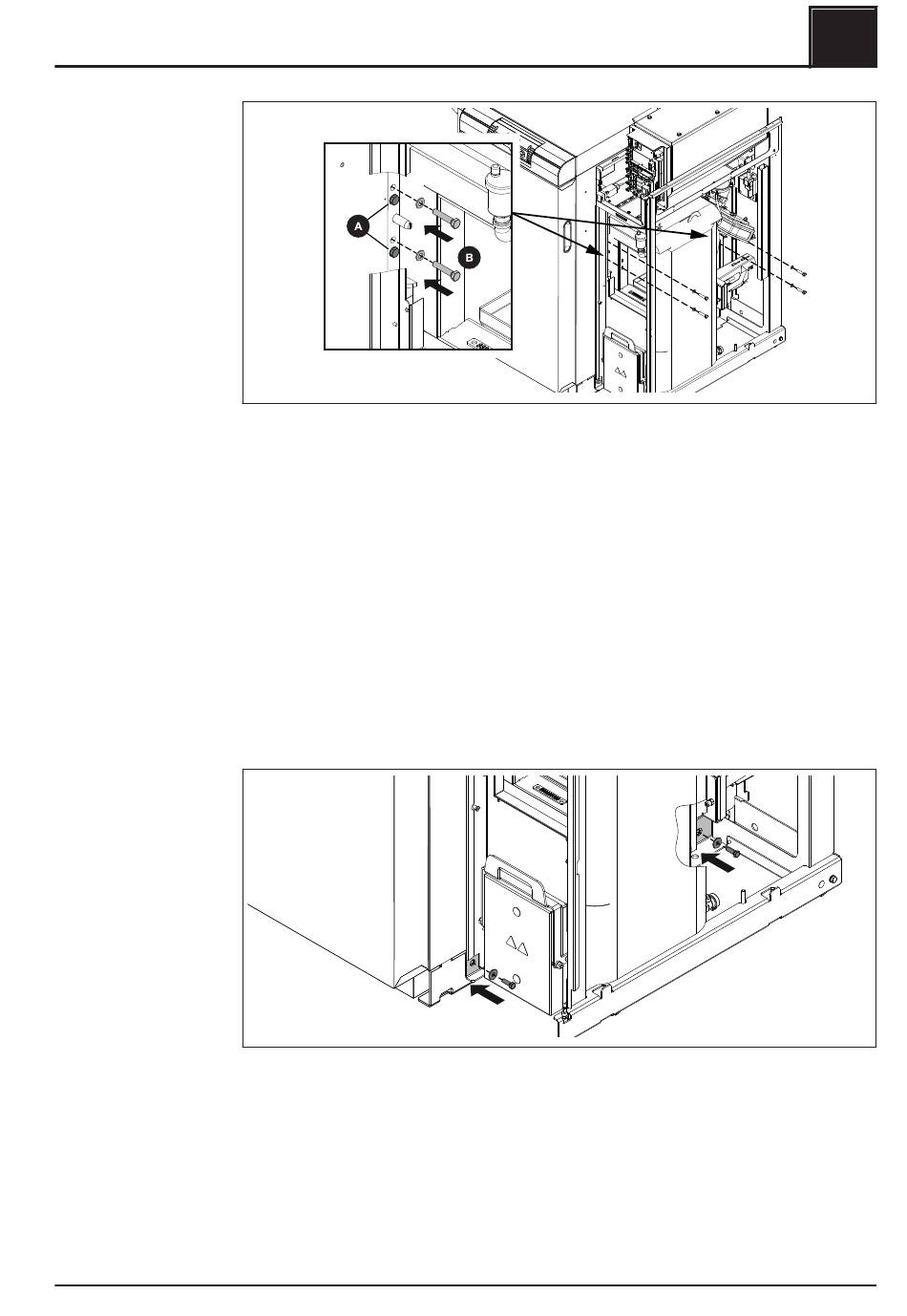

❒ Visser entièrement les vis de réglage prémontées (A – jaunes galvanisées –
surplat 13 mm) à gauche et à droite sur la bride de l'unité à granulés
❒ Visser l'unité à granulés à gauche et à droite avec quatre vis à tête hexagonale
M8 x 40 (B) sur la bride de la chaudière à bûches
❒ Après vissage, veiller à ce que l'interstice entre l'isolation thermique de la
chaudière à bûches et l'unité à granulés soit régulier
Si la chaudière à bûches et l'unité à granulés ne sont pas parallèles, il est possible
d'ajuster l'interstice à l'aide des vis de réglage (A - jaunes galvanisées – surplat
13 mm) :
❒ Sur le côté présentant l'interstice le plus grand, desserrer la vis de réglage et
resserrer les vis de la bride (B)
❒ Répéter l'opération jusqu'à ce que l'interstice soit régulier puis resserrer à
nouveau tous les vissages (B)
❒ Relier le châssis des deux unités à l'avant et à l'arrière au moyen de deux vis à
tête hexagonale M8 × 25 avec chacune une rondelle entretoise
4
31
