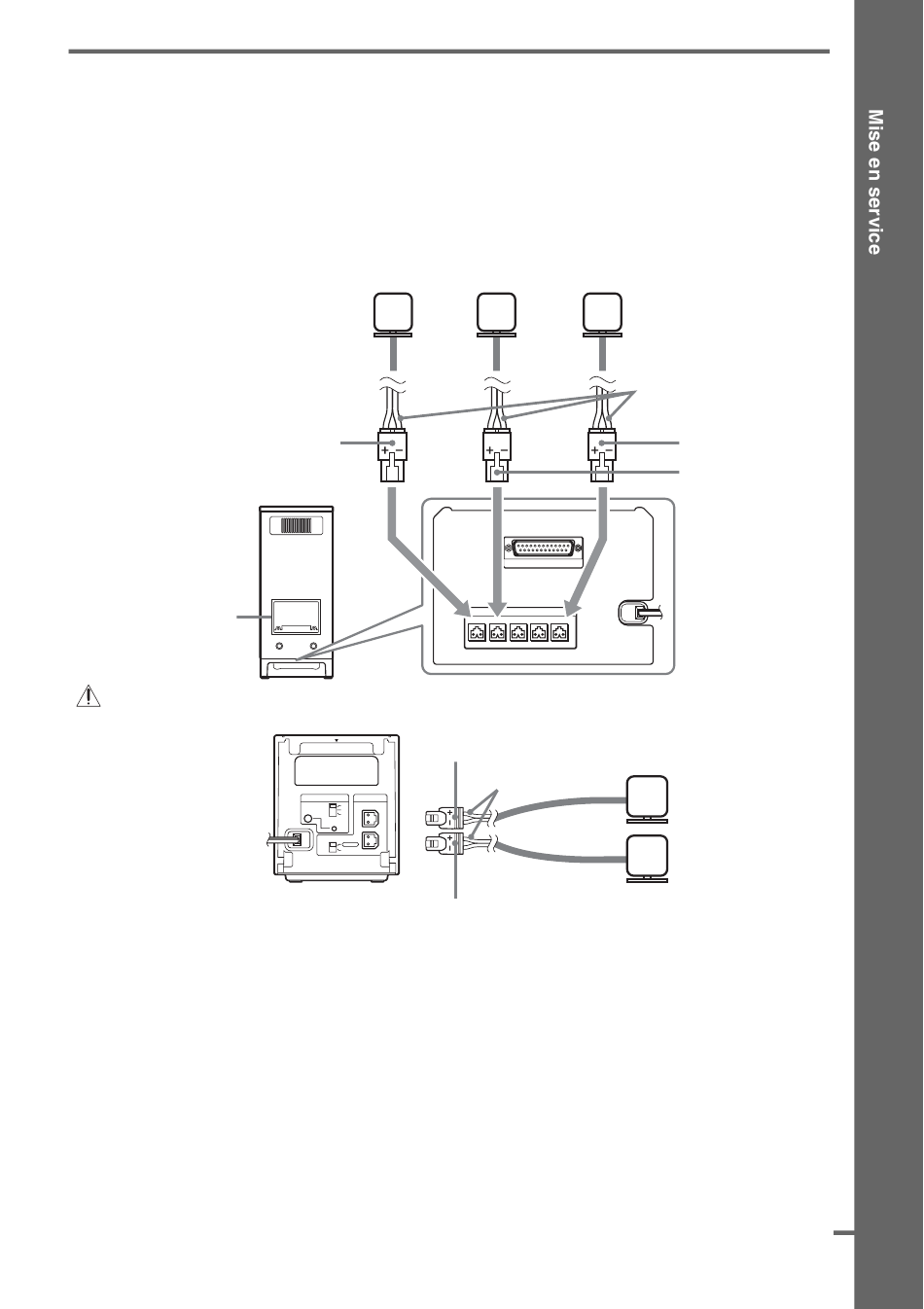

2 Raccordement des enceintes
Les enceintes surround sont reliées à un amplificateur surround S-AIR
A
(liaison sans fil)
Insérez respectivement chaque connecteur des cordons d'enceintes avant et centrale dans les prises
FRONT L, FRONT R et CENTER au bas du caisson de grave et chaque connecteur des cordons
d'enceintes surround dans les prises SPEAKER L et SPEAKER R à l'arrière de l'amplificateur
surround.
Arrière du caisson
Logement pour
l'EZW-T100
(Pour le détail, voir
« Utilisation d'un produit
S-AIR » (page 75)).
ATTENTION
Ne retirez pas les vis
avant d'installer
l'EZW-T100.
Enceinte avant (D)
Enceinte avant (G)
Rouge
de grave
Panneau arrière de
l'amplificateur surround
Bleu
10
EZW-RT
S-AIR ID
SPEAKER
A
B
C
L
PAIRING
SURROUND SELECTOR
R
SURROUND
SURROUND
BACK
Gris
Enceinte centrale
Cordons d'enceinte
SYSTEM CONTROL
ONLY FOR HCD-IS50
SPEAKER
ONLY FOR SS-IS15
FRONT R
FRONT L
SUR R
SUR L
CENTER
Cordons d'enceinte
Vert
Blanc
Dessous du
caisson de
grave
Enceinte
surround (G)
Enceinte
surround (D)
suite page suivante
23
FR
