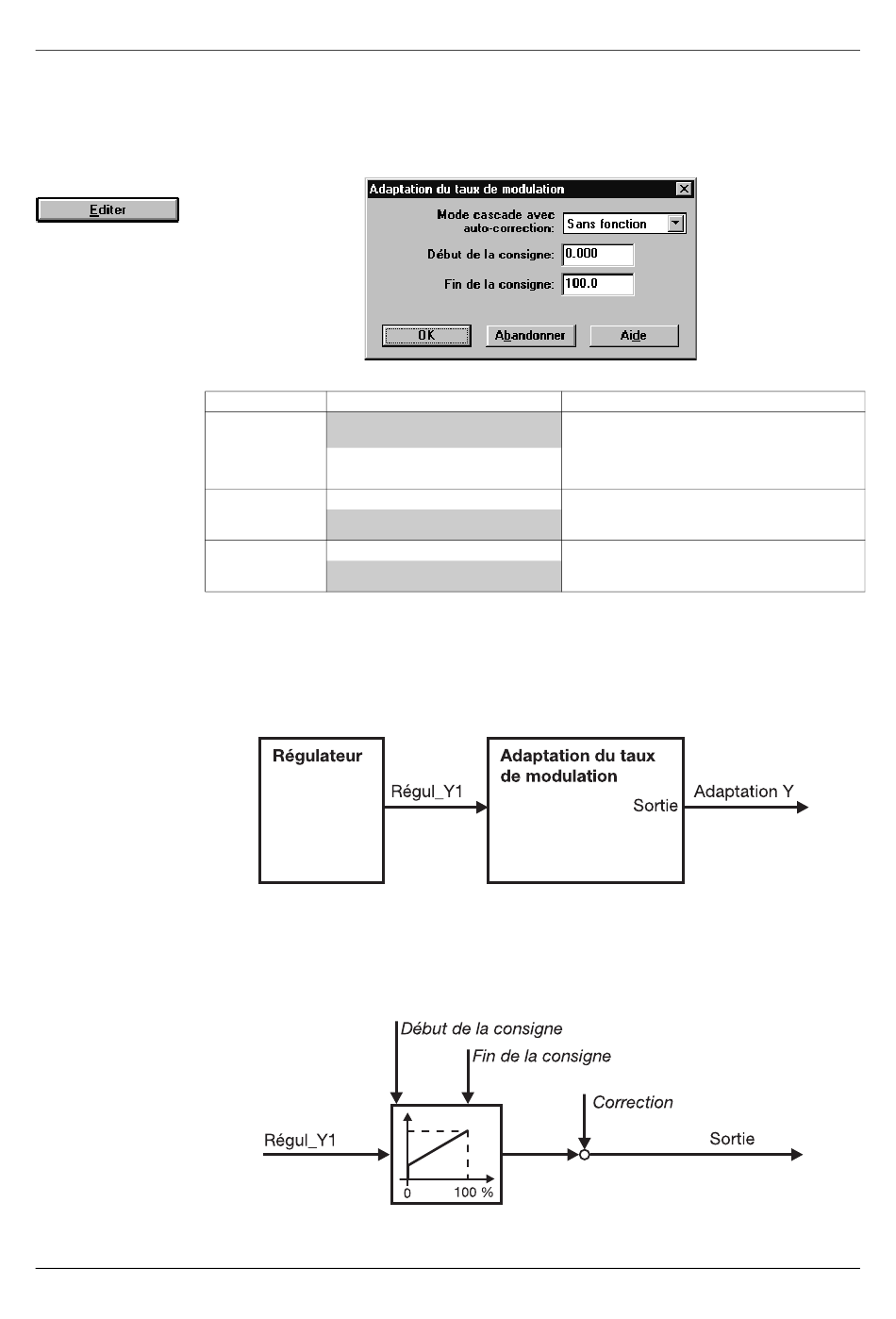

5.11 Adaptation du taux de modulation

Boîte de
dialogue : Setup
Paramètres
Fonction
Schéma
synoptique
3–52
Cette fonction sert à réaliser une régulation en cascade.
Paramètre Sélection/Réglages
Mode cascade Sans fonction
avec [SansFonct]
auto-correction
Consigne [Consign]
[AutoCorrec]
Mesure [ValRéel]
Début -1999 à +9999
de la consigne
0.000
[DébutConsW]
Fin -1999 à +9999
de la consigne
100.0
[FinConsW]
k
= en usine [Texte] = affichage sur la console de programmation
Cette fonction sert à normaliser Régul_Y1 pour délivrer une consigne au régulateur
asservi. Le signal "Mode cascade avec auto-correction" Y est transmis par l'intermé-
diaire du réseau.
Le schéma montre les signaux d'entrée et de sortie de la fonction.
Si vous conservez les réglages par défaut, cette fonction délivre un signal identique à
Régul_Y1 pour commander des positionneurs.
Le schéma synoptique montre le traitement interne des signaux et l'influence des
paramètres.
Description
Ce paramètre permet d'ajouter sa consi-
gne ou la mesure au taux de modulation
normalisé du régulateur asservi.
Signal de sortie
si taux de modulation = 0%
Signal de sortie
si taux de modulation = 100%
