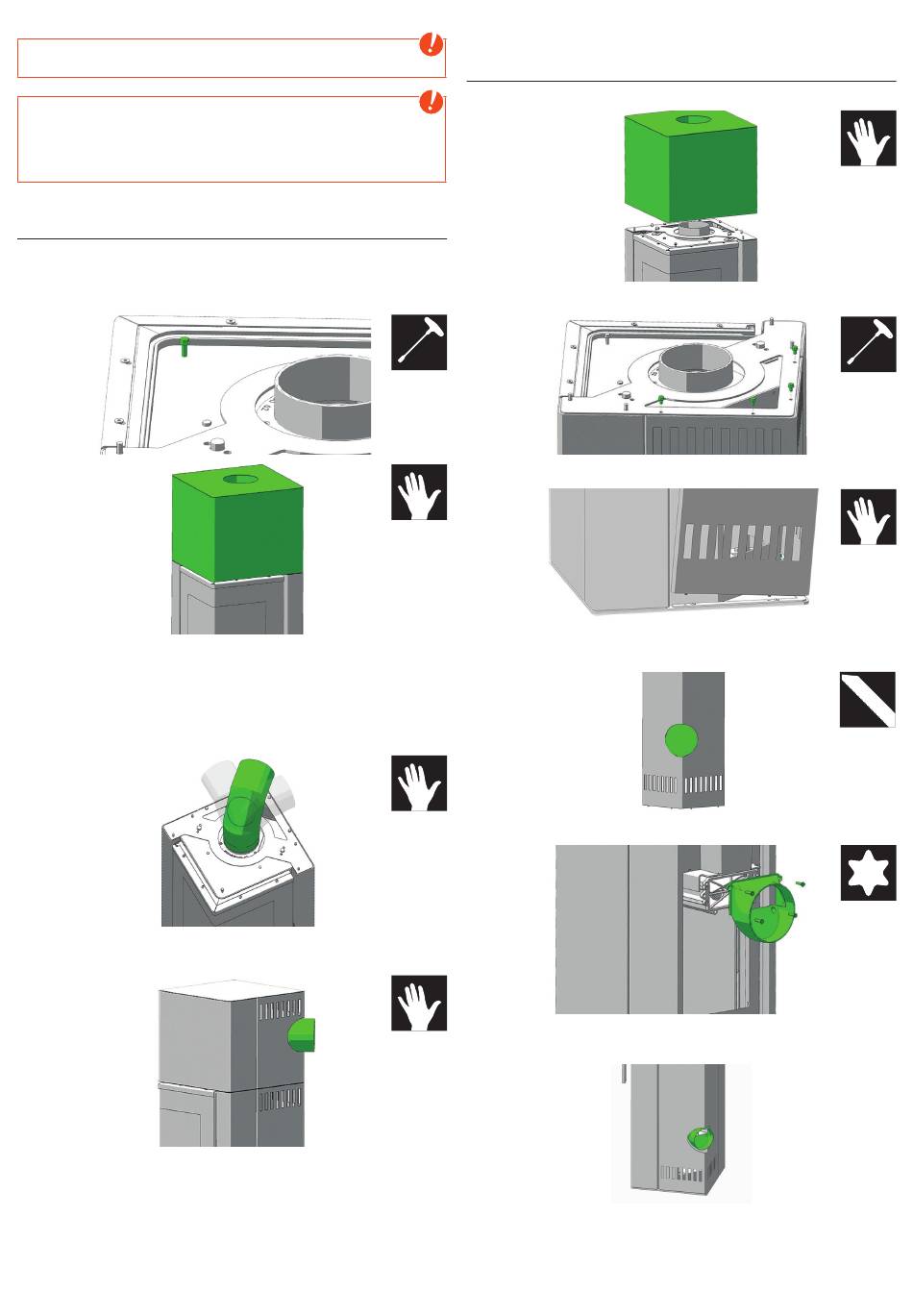

7. MONTAGE/ DÉMONTAGE DES OPTIONS
Attention
Le poêle doit être éteint et refroidi à température ambiante�
Attention
Faites particulièrement attention à vos doigts ainsi qu'aux
différentes parties du revêtement et aux modules du poêle
pendant ces opérations� Placez les composants sur une surface
douce pour éviter les éraflures�
Montage des couvercles différants
Pour le raccordement avec tuyau d'angle d'origine en haut
positionnez le couvercle en haut� Avec la vis-pointeau d'arrêt reperée
en vert, vous pouvez ajuster le revêtement d'appui du couvercle à
l'avant�
Après montez le tuyau et faites attention à effectuer un montage
étanche�
Pour le raccordement en arrière ou latéral placez un coude à
90° avec trappe (disponible dans la gamme de tuyaux standard
RIKA) suivant la sortie souhaitée� Faites attention à l'alignement et
effectuez un montage étanche�
Agencez le couvercle correspondant : ici, par exemple, pour une
sortie arrière�
Avec la vis-pointeau d'arrêt reperée en vert, vous pouvez ajuster le
revêtement d'appui du couvercle à l'avant� (Image 1)
Sortie d'une arrivée d'air de combustion
externe.
Retirez le couvercle supérieur� Il peut être facilement soulevé�
Dévissez les 4 vis qui fixent le panneau arrière�
#8
Basculez le panneau vers l'arrière et soulevez le pour le retirer�
Découpez la paroi arrière le long des perforations avec une lame de
scie à métaux� (marque verte)
Vissez le manchon d'arrivée d'air frais�
Remontez les pièces dans l'ordre inverse� Lors de la connexion avec
l'arrivée d'air frais, faites attention à faire un montage étanche�
#8
#25
