A. Annexe technique
A.4 Affectation des adresses des terminaux de distributeurs CP et des
modules CPI/CP
1
Rangée de LED
pour la bobine de
pilotage 12
2
Rangée de LED
pour la bobine de
pilotage 14

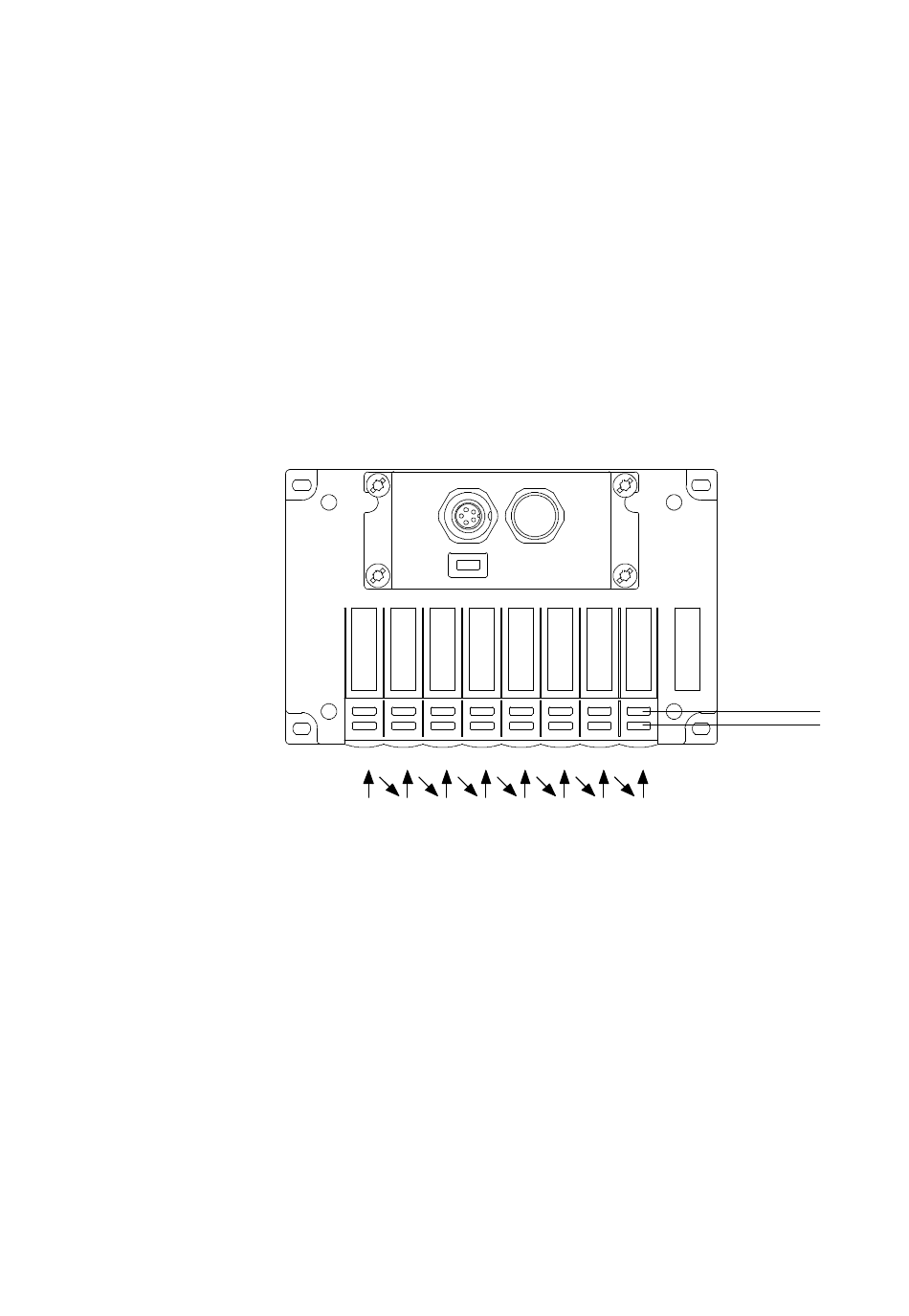

Fig. A/2 : Affectation des adresses sur un terminal de distributeurs CPV
A-6

Terminal de distributeurs CPV

– L'affectation des adresses sur le terminal de distributeurs
CPV s'effectue de gauche à droite et d'avant en arrière
pour les différents emplacements de distributeurs.
12 12 12
14 14 14
1 3 5
0 2 4
– Un emplacement de distributeurs CPV occupe toujours
2 adresses même s'il comporte une plaque de réserve ou
de séparation de pression. Si un emplacement de distri-
buteurs est occupé par un distributeur bistable, l'affecta-
tion sera la suivante :
– la bobine de pilotage 14 occupe l'adresse de poids
faible,
– la bobine de pilotage 12 occupe l'adresse de poids
fort.
– Pour les distributeurs monostables, l'adresse de poids
fort est inutilisée.
12 12
12 12 12
14 14 14 14 14
7 9 11 13 15
6 8 10 12 14
