• V případě nutnosti použijte nastavitelné nohy pro úpravu
požadované výšky (min. 920 mm - max. 970 mm) (viz Obr.
Fig. II na straně 100).
4.5 Elektrické připojení
UPOZORNĚNÍ!
Ujistěte se, že systém je vhodný pro připojení do
lokální sítě. Informace o napětí a frekvenci lze nalézt
na identifikačním štítku.
Kabely musí být připojeny v souladu s místními
předpisy a nařízeními, a může být provedeno pouze
kvalifikovaní a authorizovanými techniky.
Odsávací stůl lze připojit do sítě pomocí:
- 3~ zástrčky (uzemněný); nebo
- přímo na napájení
• Připojte síťový kabel do sítě.
4.5.3 Směr otáčení
Zkontrolujte směr otáčení ventilátoru.
• Zapněte hlavní vypínač.
• Stiskněte tlačítko pro zapnutí ventilátoru.
• Stiskněte tlačítko vypnutí pro vypnutí ventilátoru.
• Počkejte 10 sekund.
• Otevřete levá dvířka.
VAROVÁNÍ!
Neotvírejte dveře do 10 sekund po vypnutí
ventilátoru. Nedotýkejte se kola ventilátoru.
Motor obsahuje štítek označující správný směr otáčení.
• Zkontrolujte směr otáčení při zpomalování ventilátoru.
• Vypněte hlavní vypínač.
• Odpojte odsávací stůl od sítě.
• Je-li to nezbytné: zaměňte připojení fází.
5 POUŽITÍ
VAROVÁNÍ!
Nikdy nepoužívejte odsávací stůl bez lapače jisker,
filtračních patron a prachového zásobníku.
5.1 DraftMax Basic

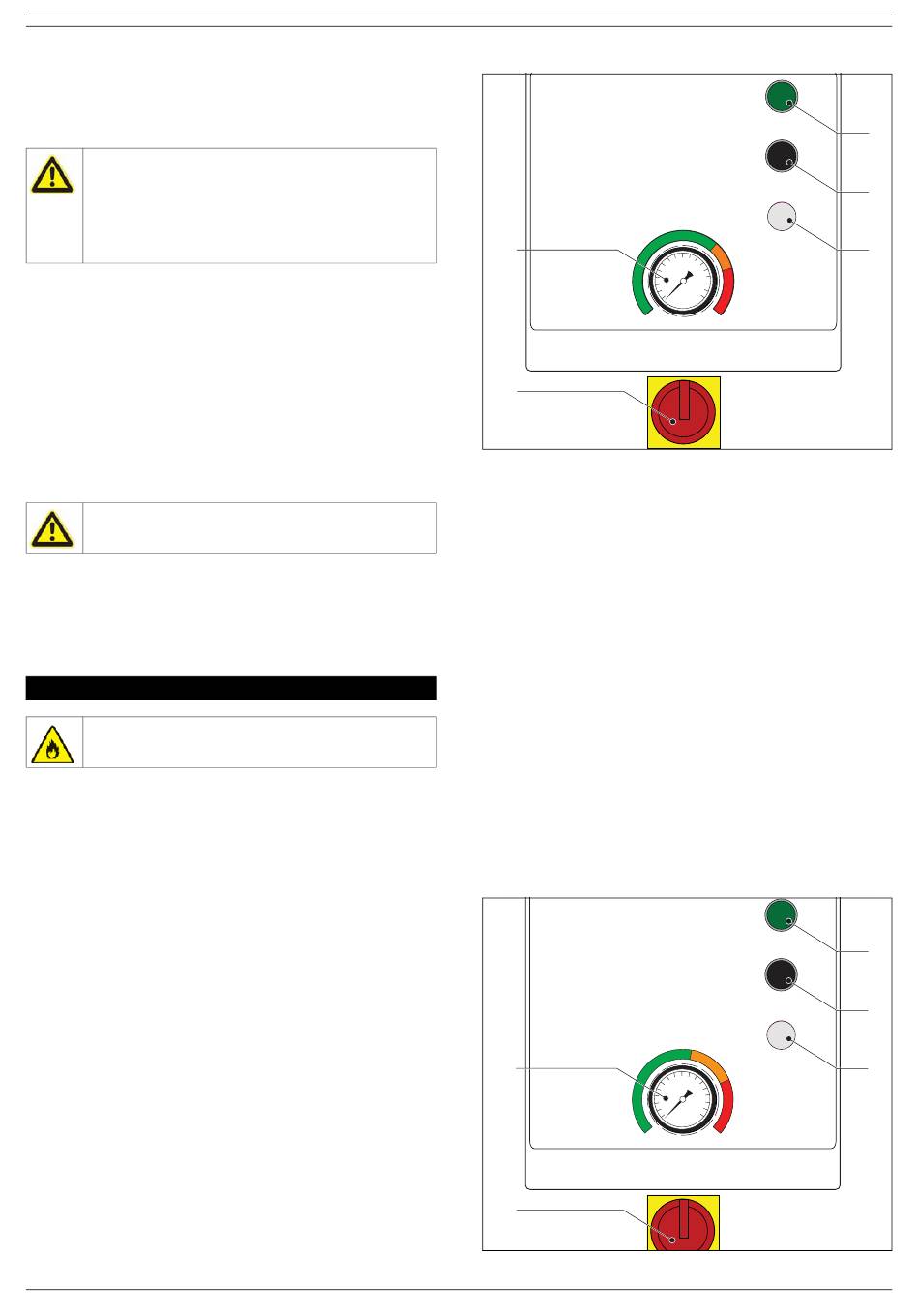

5.1.1 Ovládací panel
Ovládací panel je vybaven:
Fig. 5.1
A Hlavní vypínač
B Manometr
C Tlačítko pro zapnutí (
ON
D Tlačítko pro vypnutí (
OFF
0507060400/151013/G DraftMax Basic | DraftMax Advance | DraftMax Ultra
)
)
B
548164
A
Fig. 5.1: Ovládací panel DraftMax Basic
5.1.2 Obsluha
Fig. 5.1
• Zapněte hlavní vypínač (A).
• Stlačte spouštěcí (ON) tlačítko (C) pro zapnutí ventilátoru.
• Začněte svářet/brousit.
• Po skončení svařování/broušení stlačte vypínací (
tlačítko (D) pro vypnutí ventilátoru.
5.1.3 Výměna filtru
Fig. 5.1
• Během používání pravidelně kontroluje manometr (B). Když
tlak dosáhne 1400 Pa, filtrační vložky je třeba vyměnit.
• Viz sekce 5.4 pro postup při výměně filtru.
5.2 DraftMax Advance
5.2.1 Ovládací panel
Ovládací panel je vybaven:
Fig. 5.2
A Hlavní vypínač
B Manometr
C / tlačítko
ON OFF
D D Tlačítko čištění filtru
FILTER CLEANING
DECOLMATAGE DES FILTRES
LIMPIEZA DE LOS FILTROS
B
548149
A
Fig. 5.2: Ovládací panel DraftMax Advance
ON
OFF
OFF
ON / OFF
FILTERREINIGING
FILTERREINIGUNG
PULIZIA DEL FILTRO
C
D
E
)
C
D
E
