PLYMOVENT DRAFTMAX BASIC Manuel D'installation page 23

A
C (x2)

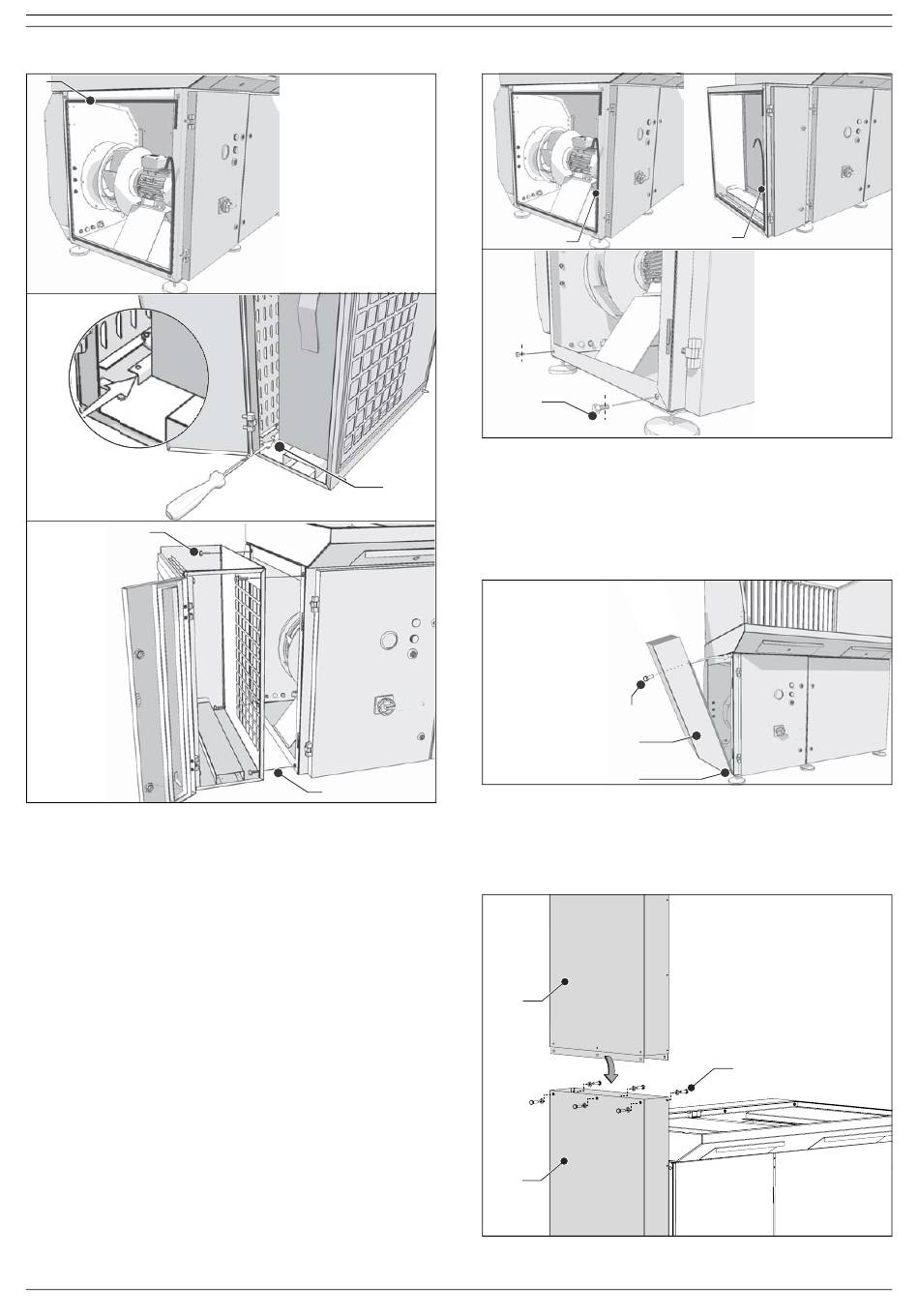

Fig. 4.5: Montage HEPA kit
4.2.7 Geluiddemper/uitblaasmodule
De geluiddemper/uitblaasmodule bestaat uit:
- bovenste schachtdeel met rooster
- onderste schachtdeel
- tochtstrip
- bout (6)
- onderlegring (6)
De geluiddemper/uitblaasmodule kan op de HEPA kit worden
aangesloten of rechtstreeks op de afzuigtafel.
Monteer de geluiddemper/uitblaasmodule als volgt.
Fig. 4.6
• Indien nodig: schroef het uitblaaspaneel van de afzuigtafel
of van de HEPA box los; bewaar de 4 bouten.
• Breng de tochstrip aan op de afzuigtafel (A) of de HEPA box
(B).
• Draai bouten (C) tot halverwege in de onderste 2 gaten aan
de uitblaaszijde van de afzuigtafel of HEPA box.
0507060400/151013/G DraftMax Basic | DraftMax Advance | DraftMax Ultra
C (x2)
Fig. 4.6: Tochtstrip + bouten
Fig. 4.7
B (2x) B (2x)
• Plaats het onderste schachtdeel (B) van de de
geluiddemper/uitblaasmodule over de bouten (C).
• Zet het schachtdeel vertikaal en draai 2 bouten (A) in de
bovenste 2 gaten.
• Draai de 4 bouten vast.
Fig. 4.7: Montage van het onderste schachtdeel
D (x2)
Fig. 4.8
• Zet het bovenste schachtdeel (A) op het onderste (B).
• Bevestig de schachtdelen aan elkaar met behulp van de 6
bouten + onderlegringen (C).
Fig. 4.8: Montage van het bovenste schachtdeel
A
A
B
C
A
B
B
C (6x)
NL - 22
