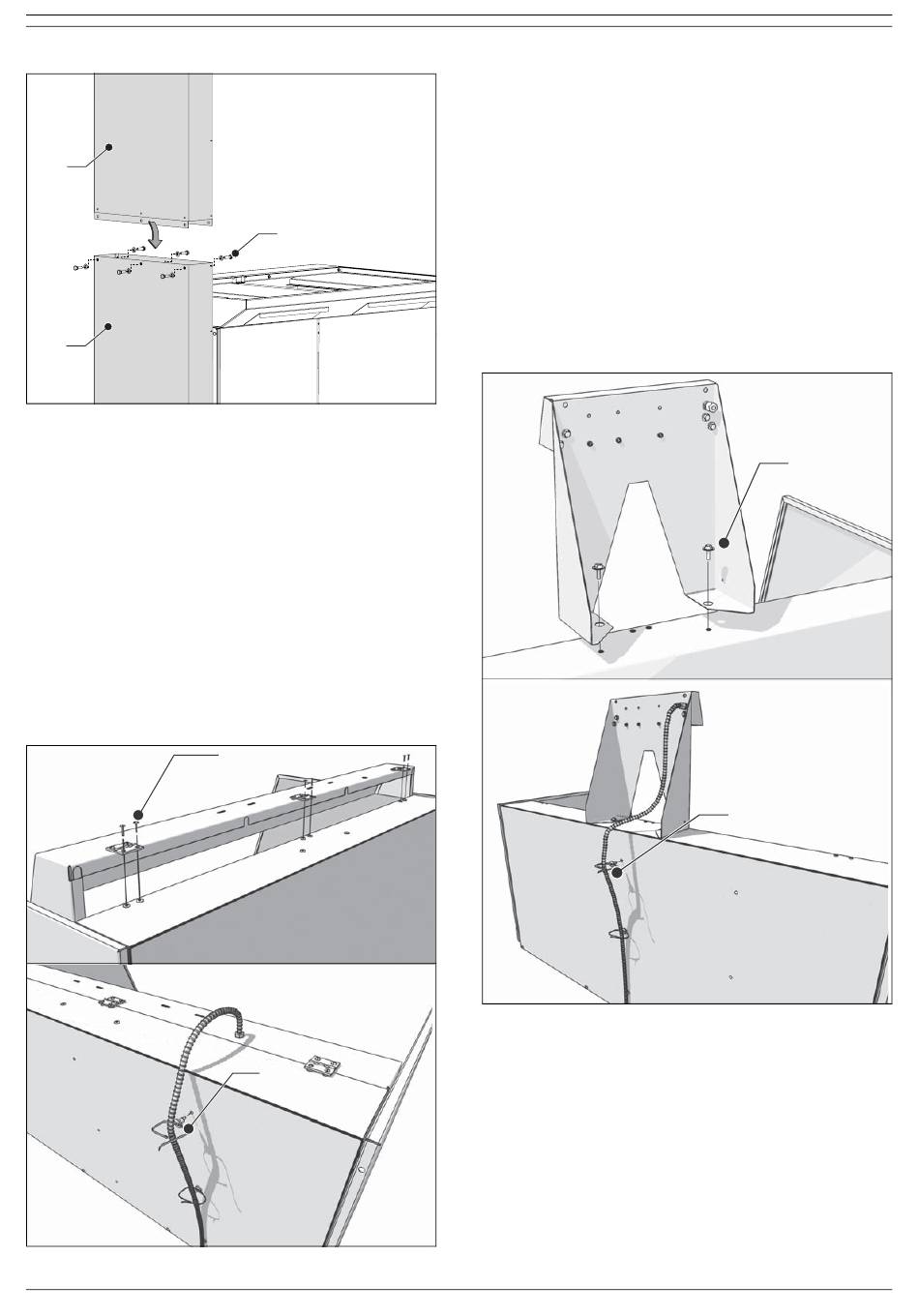

Fig. 4.8: Montaggio del condotto superiore
Il pannello di uscita della tavola di aspirazione discendente
diventa superfluo.
4.2.8 Lampadina
La lampadina è composta da:
- armatura per illuminazione con 2,3 m di cavo e spina
- 6 bulloni M6
- 3 fascette
Per montare la lampadina, procedere come indicato di seguito.
Fig. 4.9
• Montare l'armatura per illuminazione usando i 6 bulloni (A).
• Condurre il cavo verso il basso del lato posteriore della
tavola di aspirazione discendente.
• Fissare il cavo al pannello posteriore o al pannello di
estrazione posteriore aria usando le 3 fascette (B).
• Collegare il cavo (vedi Fig. 2.3B).
Fig. 4.9: Montaggio della lampadina
0507060400/151013/G DraftMax Basic | DraftMax Advance | DraftMax Ultra
C (6x)
A (x6)
B (x3)
4.2.9 Sensore di movimento (solo per DraftMax Ultra)
Il sensore di movimento è composta da:
- dispositivo avvio/arresto automatico con 2,3 m di cavo e spina
- 2 bulloni M6
- 3 fascette
Per montare il sensore di movimento, procedere come indicato
di seguito.
Fig. 4.10
• Montare il sensore di movimento sopra il pannello posteriore
o il pannello di estrazione posteriore aria usando i 2 bulloni
(A).
• Condurre il cavo verso il basso del lato posteriore della
tavola di aspirazione discendente.
• Collegare il cavo al pannello posteriore o al pannello di
estrazione posteriore aria usando le 3 fascette (B).
• Collegare il cavo (vedi Fig. 2.3B).
Fig. 4.10: Montaggio del sensore di movimento (vista posteriore)
4.2.10Sensore del cavo de saldatura (solo per DraftMax
Ultra)
Il sensore del cavo de saldatura è composta da:
- pinza con 2,3 m di cavo e spina
Per montare il sensore del cavo di saldatura, procedere come
segue.
• Collegare il cavo (vedi Fig. 2.3A).
4.2.11Staffa di montaggio morsa
La staffa di montaggio morsa può essere montata solo sulla
griglia di lavoro standard.
A (x2)
B (x3)
