2.3.5 Connexion à des sources DC
• Dans le cas d'un appareil avec un courant nominal élevé et donc un câble de connexion DC
de grosse section, il est nécessaire de prendre en compte le poids du câble et la pression
exercée sur la connexion DC. Spécialement lorsqu'il est monté en rack 19" ou équivalent,
où un maintien supplémentaire pourrait être nécessaire au niveau du câble de l'entrée DC.
• Alimenté, l'appareil produit toujours un courant minimal de 0.1% du courant nominal, même
quand l'entrée DC est désactivée. Lorsque l'entrée DC est active, la valeur réglée de courant
détermine le comportement.
L'entrée de la charge DC est située à l'arrière de l'appareil et n'est pas protégée par fusible. La section du câble
de connexion est déterminée par la consommation de courant, la longueur du câble et la température ambiante.
Pour les câbles jusqu'à 1.5 m et une température ambiante moyenne jusqu'à 50°C, nous recommandons :
Jusqu'à 30 A:
Jusqu'à 90 A:
Jusqu'à 170 A:
Jusqu'à 340 A:
par pôle de connexion (conducteurs multiples, isolés). Les câbles simples, par exemple de 70 mm², peuvent
être remplacés par exemple par 2x 35 mm² etc. Si la longueur de câble est importante, alors la section doit être
augmentée afin d'éviter les pertes de tension et les surchauffes.
2.3.5.1 Types de bornes DC
Le tableau ci-dessous illustre la description des différentes bornes DC. Il est recommandé que la connexion des
câbles de charge soit toujours réalisée en utilisant des câbles flexibles avec cosses à anneaux.

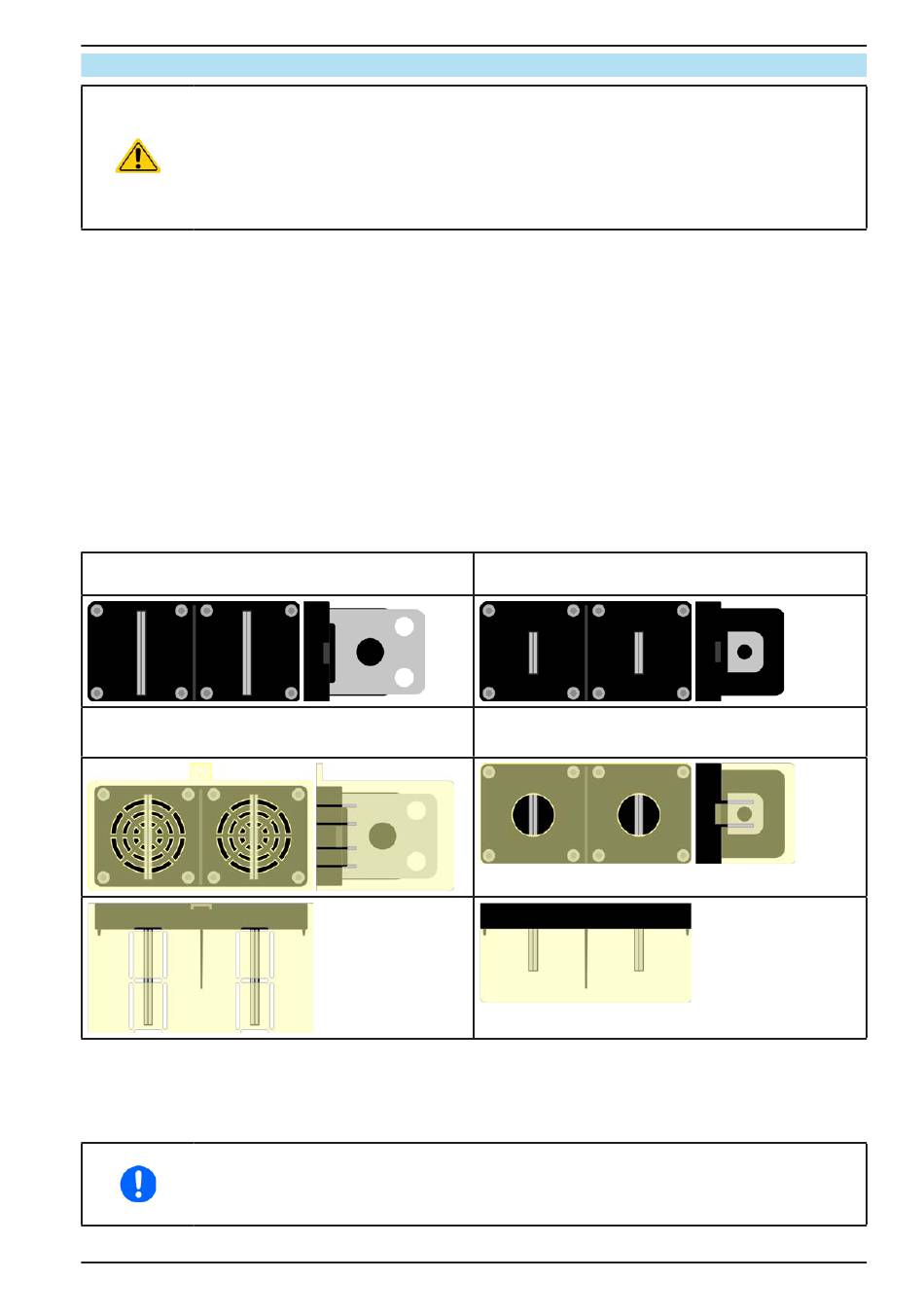

Type 1: Modèles jusqu'à 360 V de tension
nominale
Écrou M8 sur rail métallique
Recommandation: cosse à anneau avec trou 8 mm
2.3.5.2 Câble principal et couvercle en plastique
Un couvercle en plastique pour la protection des contacts est inclus à la borne DC. Il doit toujours être en place.
Le couvercle pour le type 2 (voir image ci-dessus) est fixé au connecteur lui-même, pour le type 1 il l'est à l'arrière
de l'appareil. Le couvercle pour le type 1 a des sorties permettant au câble d'être orienté dans diverses directions.
L'angle de connexion et l'angle de courbure du câble DC doivent être pris en compte lors du
calcul de la profondeur totale de l'appareil, surtout lors de l'installation en rack 19". Pour les
connecteurs du type 2, seule une orientation horizontale peut être utilisée afin de permettre le
positionnement du couvercle.
