Préparation
La liaison secteur des charges électroniques à réinjection d'énergie de la série ELR 9000 HP est réalisée via le
connecteur 5 pôles situé en face arrière. Le câblage de la prise est d'au moins 3 fils ou, pour certains modèles, 4
fils de section et de longueur appropriées. La connexion de tous les conducteurs (3 phases, N, PE), ême si non
requise, est totalement acceptable et est même recommandée, car le câble pourrait alors être utilisé pour tout
autre modèle d'appareil ou de série avec le même type de connecteur ACr.
Pour les recommandations relatives aux câbles, voir "„2.3.4. Connexion à l'alimentation AC".
Le câblage DC jusqu'à la charge doit respecter les points suivants :
• La section du câble doit toujours être adaptée au moins au courant maximal de l'appareil.
• Une utilisation continue aux limites génère de la chaleur qui doit être atténuée, ainsi qu'une
perte de tension dépendant de la longueur des câbles. Pour compenser ces effets, la section
du câble doit être augmentée et sa longueur réduite.
2.3.3
Installation du matériel
• Choisissez un emplacement où la connexion à la source est aussi courte que possible.
• Laissez un espace suffisant autour de l'appareil, minimum 30 cm, pour la ventilation, qui s'at-
ténuera avec les dispositifs qui réinjectent jusqu'à 90% de l'énergie consommée.
Un appareil en boîtier 19" sera généralement monté sur des rails appropriés et installé dans un rack 19". La pro-
fondeur de l'appareil et son poids doivent être pris en compte. Les poignées de la face avant permettent de faire
glisser l'appareil dans ou en dehors du rack. Les plaques avant permettent de fixer l'appareil (vis non incluses).

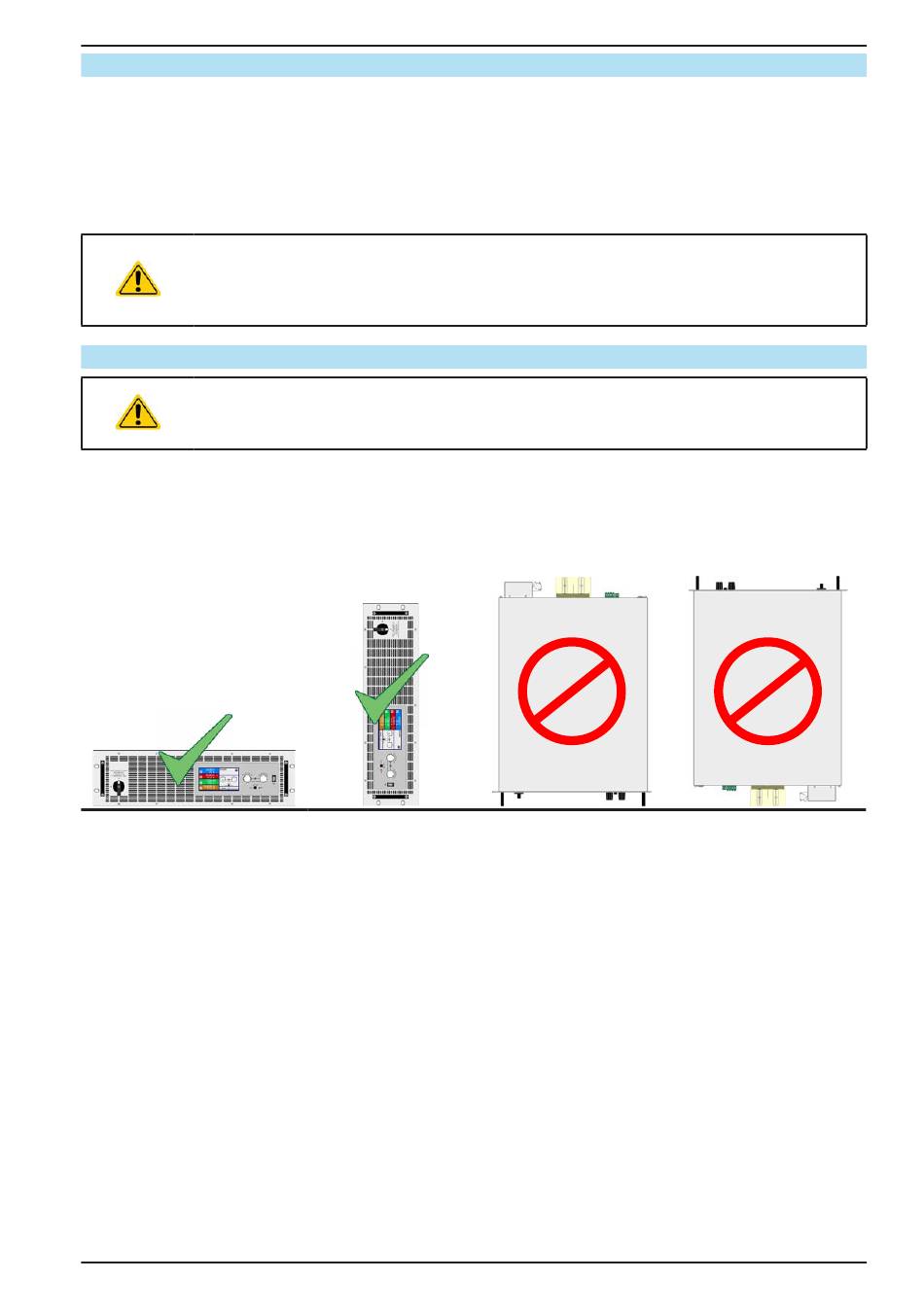

Positions acceptables et non acceptables :
EA Elektro-Automatik GmbH
Helmholtzstr. 31-37 • 41747 Viersen
Allemagne
Surface plane
