2. Informations utiles pour la conception

2.3 Champ de vision

2.3.1 Largeur du champ avec
orientation horizontale du
détecteur (volumétrique)

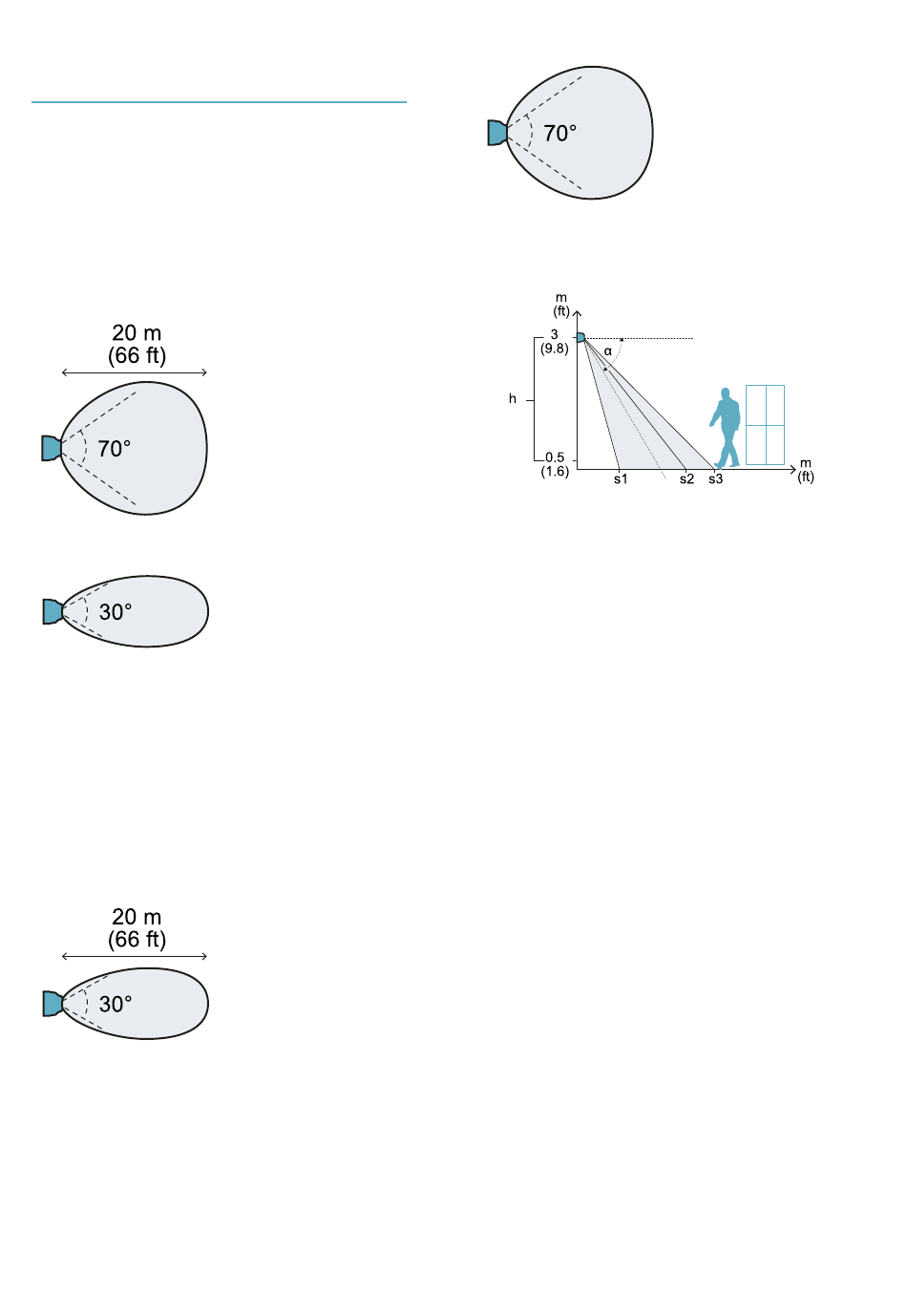

Dans cette installation, le champ de vision du
détecteur est d'environ 70° maximum dans le
plan horizontal et 30° dans le plan vertical. Il
s'étend sur une longueur maximale de 20 m,
suivant le diagramme de rayonnement de
l'antenne.
Vue de dessus.
Vue de côté.
2.3.2 Largeur du champ avec
orientation verticale du détecteur
(barrière)
Dans cette installation, le champ de vision du
détecteur est d'environ 30° maximum dans le
plan horizontal et 70° dans le plan vertical. Il
s'étend sur une longueur maximale de 20 m,
suivant le diagramme de rayonnement de
l'antenne.
Vue de dessus.
10
MSK-101 | Manuel de configuration avancée v1.8 APR 2019 | msk-101_advanced-config_fr v1.8 | © 2017-2019 Inxpect SpA
Vue de côté.

2.3.3 Calcul du champ de vision

Le champ de vision réel du détecteur (début et fin
de la détection, s et s
1 3
suivants :
hauteur de montage du détecteur (h)
l
orientation du détecteur (horizontale ou
l
verticale)
inclinaison du détecteur (α)
l
À l'intérieur du champ de vision, la discrimination
des animaux est garantie jusqu'à une certaine
distance du détecteur (s
sur la discrimination des animaux, voir
"Paramétrage de la tolérance aux animaux" à la
page 24.
Suivant la hauteur de montage, seules quelques
combinaisons d'orientation et d'inclinaison
garantissent des performances optimales. Des
exemples sont donnés ci-dessous pour mieux
comprendre les effets de la hauteur et de
l'inclinaison.
2.3.4 Hauteur d'installation du
détecteur
Le détecteur peut être installé à n'importe quelle
distance de la surface à contrôler, comprise entre
0,5 et 3 m. Par exemple, il peut être installé à 2 m
du sol ou à 0,5 m du montant de la fenêtre.
Lors du montage du détecteur, il convient de tenir
compte du risque de l'angle mort : si le détecteur
est trop haut, il doit être incliné vers le bas pour
réduire la zone non détectée. Toutefois, cela
réduit également la distance de détection
maximale. Si le détecteur est trop bas, l'angle
mort est minimal, mais le risque de masquage
causé par le passage accidentel des personnes
est accru.
) dépend des facteurs
). Pour plus de détails
