9 | Configuration

9.3.3 Utilisation de courbes de la loi d'eau

Guide de référence installateur
118

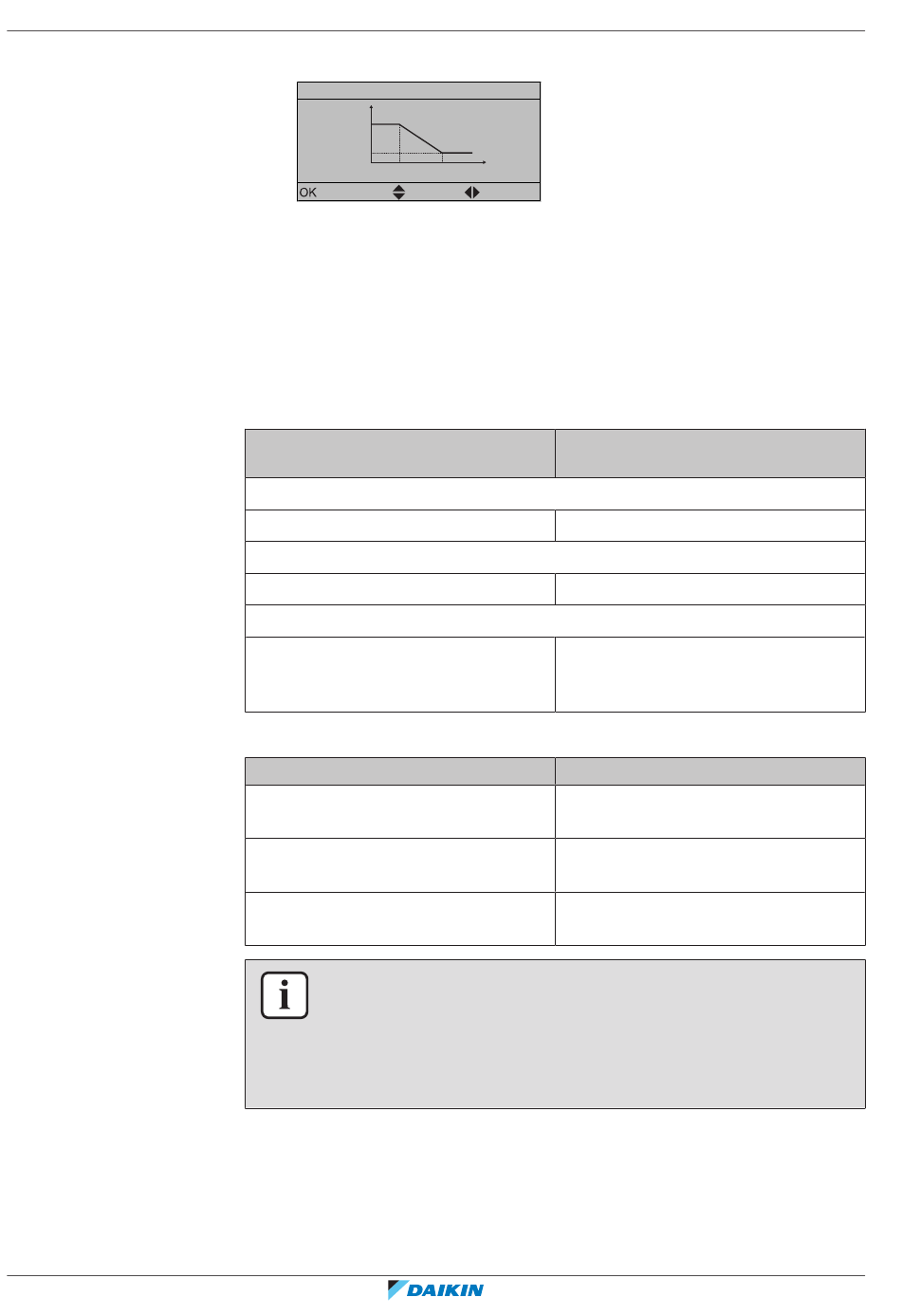

Exemple
Définir loi d'eau Chaud
T
t
Y2
Y1
X1
Confirm. Régler
X1, X2 Exemples de température ambiante extérieure
Y1, Y2 Exemples de température du ballon ou de température de départ voulue
Configurez les courbes de la loi d'eau suivantes:
Pour définir le mode de point de consigne
Pour utiliser la courbe de la loi d'eau, vous devez définir le mode de point de
consigne correct:
Accédez au mode de point de consigne
...
Zone principale – Chauffage
[A.3.1.1.1] Princ. > Consigne TD
Zone supplémentaire – Chauffage
[A.3.1.2.1] Sec. > Consigne TD
Ballon
[A.4.6] Eau chaude sanitaire
(ECS) > Mode PC stockage
confort
Pour modifier la courbe de la loi d'eau
Zone
Zone principale – Chauffage
Zone supplémentaire – Chauffage
Ballon
INFORMATIONS
Points de consigne maximum et minimum
Vous ne pouvez pas configurer la courbe avec des températures supérieures ou
inférieures aux points de consigne maximum et minimum définis pour cette zone ou
pour ce ballon. Lorsque le point de consigne maximum ou minimum est atteint, la
courbe s'aplatit.
Pour ajuster la courbe de la loi d'eau
Le tableau suivant décrit comment ajuster la courbe de la loi d'eau d'une zone ou
d'un ballon:
X2 T
a
Défiler
Définissez le mode de point de
Loi d'eau OU LE + progr
Loi d'eau OU LE + progr
Loi d'eau
[7.7.1.1]Princ. > Définir loi
d'eau Chaud
[7.7.2.1]Sec. > Définir loi d'eau
Chaud
[A.4.7] Eau chaude sanitaire
(ECS) > Courbe loi d'eau
consigne ...
Accédez à ...
