...4 NIVEAU DE CONFIGURATION AVANCÉ
...4.2 Configuration logique
SEt UP
LOGIC
SELECt
EQN1
EQN2
EQN3
EQN4
NONE
SANS
Equation No.
Element No.
EQN 1-1
EQN4
NONE
SANS
EQN1-2
Or
ANd
ENd
FIN
EQN 1-3
EQN4
NONE
30
En-tête –

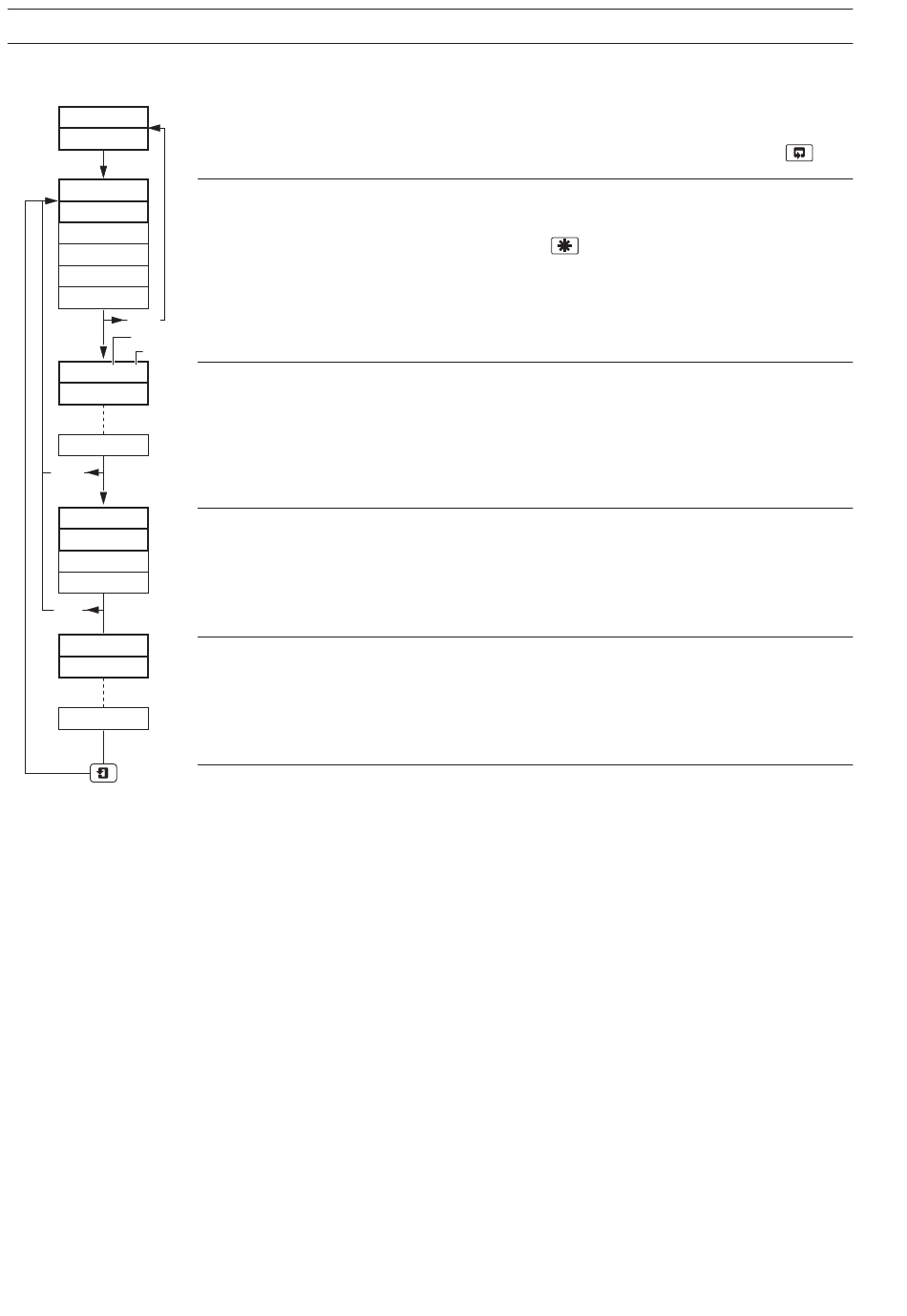

Ecran de configuration logique
Pour accéder à la page
Configuration des fonctions de plume
Sélectionnez l'équation
Sélectionnez l'équation à créer.
Dans les écrans suivants, appuyez sur la touche
Equation n / Elément 1
Sélectionnez la source requise pour l'élément 1
Pour une description des sources, reportez-vous au
Equation n / Elément 2
Sélectionnez l'opérateur nécessaire pour conjuguer les éléments 1 et 3 :
Or
– Ou
ANd
– Et
ENd
– Fin de l'équation
Equation n / Elément 3
Répétez les étapes précédentes pour les éléments 3 à 7.
Eléments impairs = sources
Eléments pairs = opérateurs
Retour à l'écran
Sélection d'équation.
, appuyez sur la touche
pour visualiser l'équation sélectionnée.
, page 15.
Tableau 3.1
.
