4.2.9 Vanne motorisée
Une vanne commandée par moteur, avec ou sans recopie de position, exige deux relais (bornes de mode commun et en simple
travail) pour entraîner la vanne dans l'une ou l'autre direction. N'importe lequel des deux relais peut être affecté à cette fonction. La
Fig. 4.6 illustre deux combinaisons possibles.
Remarque. Pour les vannes avec recopie de position vanne utilisant une basse tension
(mV), une tension (V) ou un courant (C), voir la Fig. 4.5 B, C et F pour les raccordements.
Module à quatre
relais
10
2
11
3
4
10
5
11
6
Module de type 1 ou de
type 3 (voir
Remarque 1
dessous)
Module de type 1
ou de type 2
4
5
6
(voir
Remarque 2
A – Installation standard du potentiométe de recopie
Remarques.
1. Les modules de type 1 et de type 2 n'ont qu'une seule sortie de relais. C'est la raison pour laquelle
deux modules sont nécessaires.
2. La liaison doit être raccordée à l'extrémité de l'entraînement de la vanne et non aux bornes du
contrôleur.

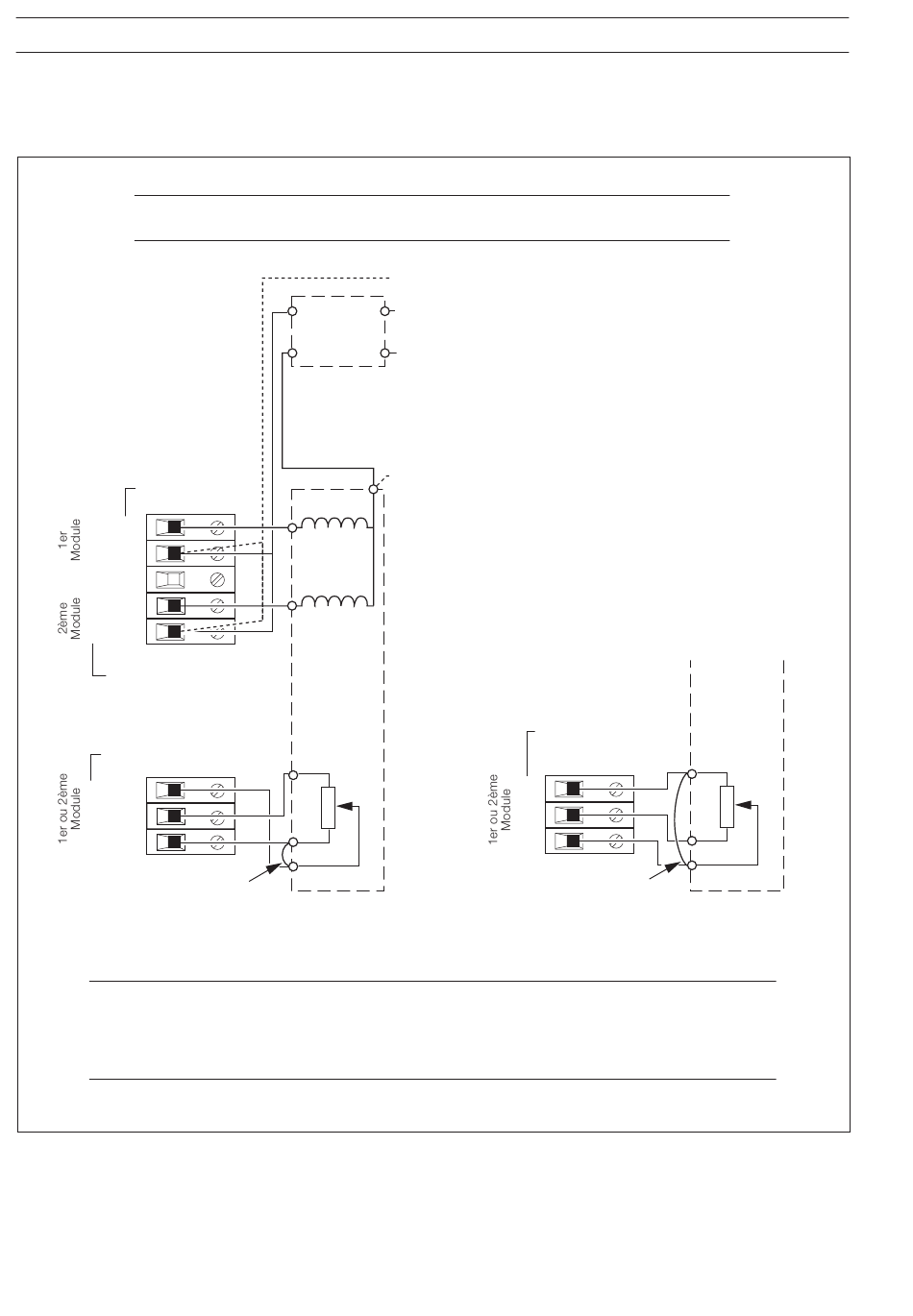

Fig 4.6 Raccordements pour vanne motorisée (avec potentiométre de recopie)
10
Alimentation
du
positionneur
de vanne
100%
0%
ci-
Entraînement
de la vanne
commandée
par moteur
0%
100%
Liaison
ci-dessous)
(L)
L
N
(N)
Module de type 1
ou de type 2
4
5
6
(voir
Remarque 2
B – Installation alternative du potentiométe de recopie
Entraînement
de la vanne
commandée
par moteur
0%
100%
Liaison
ci-dessous)
