Flowserve D30 Compact Manuel Utilisateur page 30

Le contenu des menus est présenté sur le diagramme de la page suivante et les différents textes sont
décrits ci-dessous :
Deviation Alarme générée lorsqu'une déviation se produit
On/Off Alarme activé/désactivée
Distance Distance autorisée avant que l'alarme ne soit générée
Time Durée totale de déviation avant que l'alarme ne soit générée.
Alarm out Sélectionner ON/OFF permet une sortie sur les borniers.
Valve act Comportement de la vanne lorsque l'alarme est générée.
Limit 1 Alarme au-dessus/au-dessous d'un certain niveau.
On/Off Alarme activé/désactivée
Minipos Définition d'une position minimale souhaitée
Maxpos Définition d'une position maximale souhaitée
Hysteresis Hystérésis souhaitée
Alarm on Sélectionner ON/OFF permet une sortie sur les borniers.
Valve act Comportement de la vanne lorsque l'alarme est générée.
Limit 2 Voir limite 1.

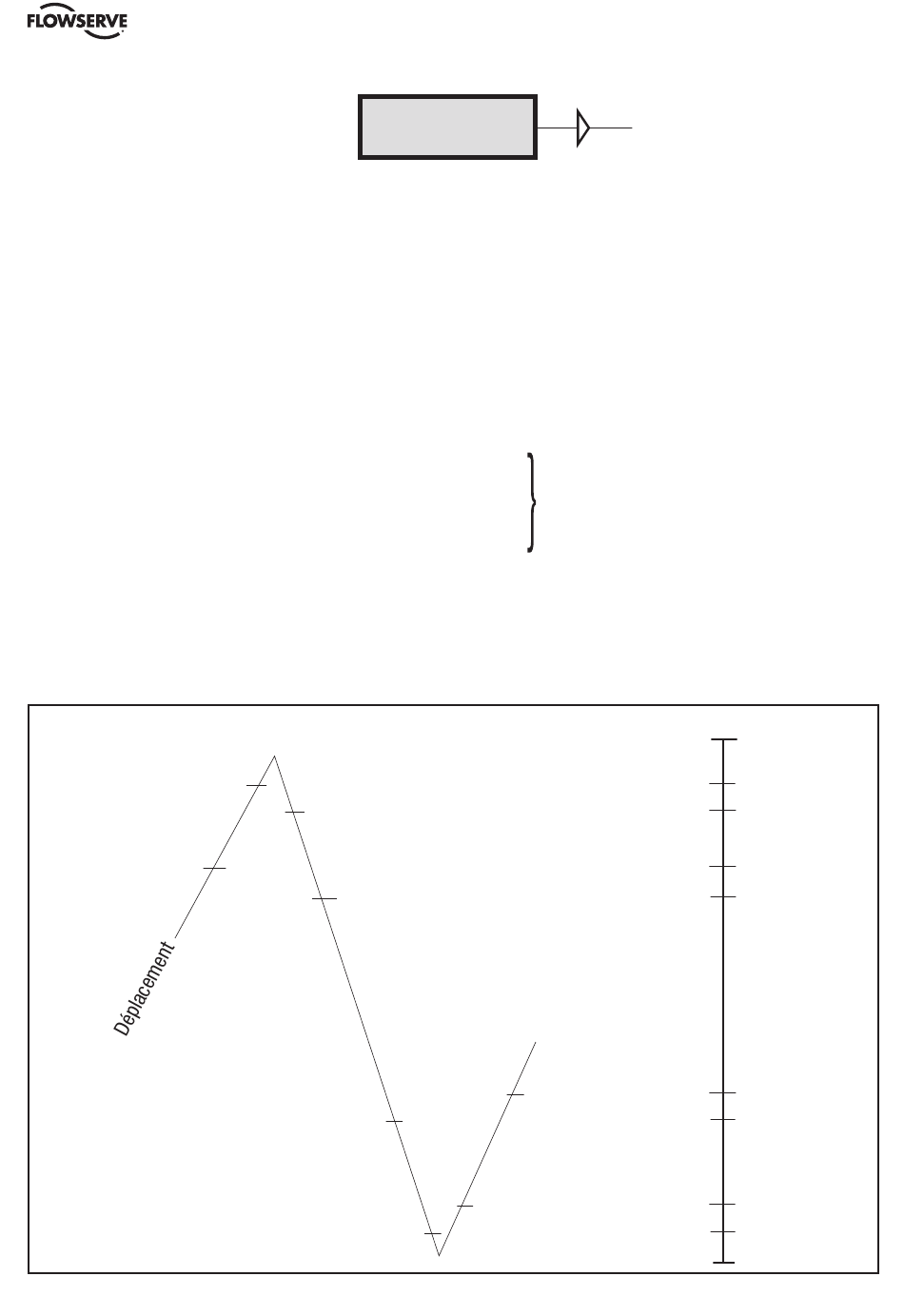

Limite d'alarme 1
activée
Limite d'alarme 2
activée
FULL MENU
ALARMS
Définir des valeurs d'alarme et d'hystérésis
Limite d'alarme 1
désactivée
Limite d'alarme 2
désactivée
Limite d'alarme 2
activée
Limite d'alarme 1
activée
Positionneur numérique
Voir schéma ci-dessous !
Limite d'alarme 2
désactivée
Limite d'alarme 1
désactivée
30
FCD PMFRIM0030-01-A5 – 03/19
100 %
Limite 1,
hystérésis
maximale
Limite 2,
hystérésis
maximale
Hystérésis
Limite 2,
minimale
Hystérésis
Limite 1,
minimale
0 %
