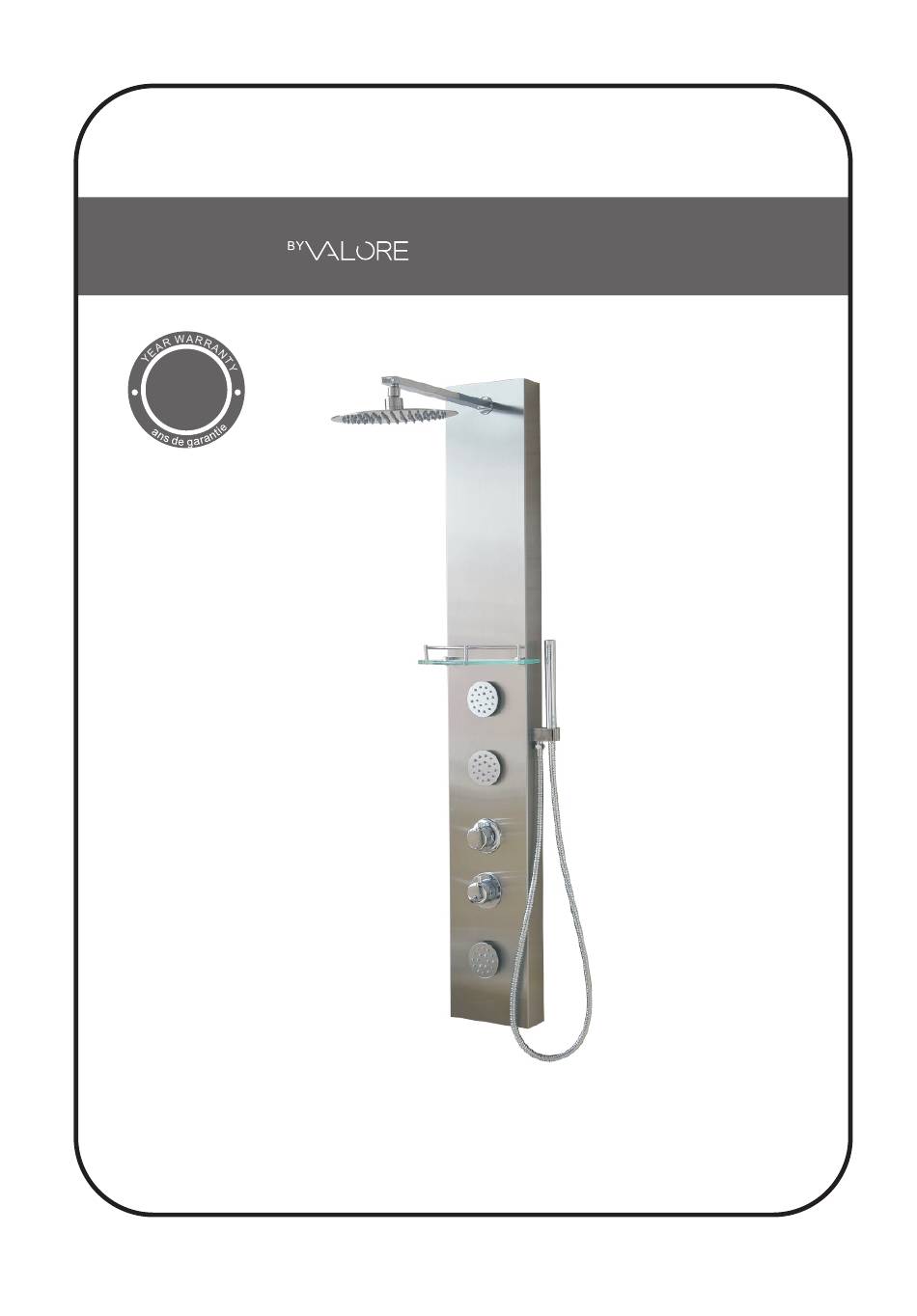

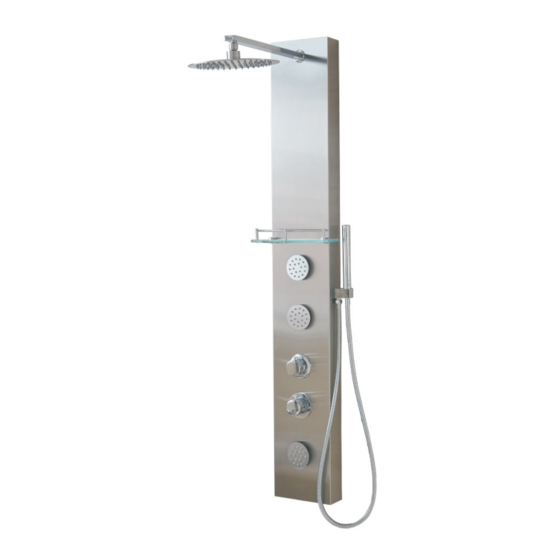

- Page 1 EN/FR V 2001 Easy Install Shower Panel Panneau de douche facile à installer Version No./No de version: V1.20130318 Instructions for use Mode d‘emploi...
- Page 3 English / français DIMENSIONS 17 1 " " 2" " 4 " 55 1 " " 16 1 " " 25" 100.4 " 2 " 3" DIMENSIONS: DIMENSIONS: DiMENSIONS: DiMENSIONS: • (H)55,12 po x (L)7,88 po x (P) 3 po •...
-
Page 4: Parts List
English / français Recommended Tools for Installation / Outils Recommandés Pour I’installation: 2.5 mm(3/32 po) 24 mm(15/16 po) Hex Key/Clés à six pans Screwdriver/Tournevis Wrenches/Clés Jaw Tip Size Less than 2mm (Pinces à becs plats - moins de 0.08po) Vice/Pince Vice/Pince Parts List / Lista de las piezas... - Page 5 English/français 10-1 10-2 10-3 1-3/10-1...
- Page 6 English / français Features: Caractéristiques : • Attractive modern design • Design moderne attrayant • High quality materials and construction • Construction et matériaux de haute qualité • "Rainfall" experience with oversized shower • Pomme de douche surdimensionnée pour une head douche de type pluie •...
-
Page 7: Technical Data
English/français Technical Data Maximum operating pressure: 125psi Recommended pressure: 50~80psi Test pressure: 20psi ,125psi Max. hot water temperature: 176 °F/80°C Recommended hot water temperature: 120~160°F Flow rate @ 80 psi: <2.5gpm * For safety, it is highly recommended you familiarize yourself with all applicable local plumbing codes and temperature safety guidelines for your area before setting the temperature on the shower panel (especially for very hot water settings). - Page 8 English How to use all jets • Shower Head Position • Hand Shower Position ”b” When the position knob is placed in When the position knob is placed in”a” . • Spray Position • Position ”c” ”d” When the position knob is placed in When the position knob is placed in Note: How to use two modes simultaneously When the position knob is placed in between each setting mark, this will result in a sharing of water...
- Page 9 English How to use the Temperature Control Knob Attention: • The maximum water temperature output should be 100.4 F. • If the user wishes to re-set the maximum water temperature default value, please call 1-888-919-6492. How to use the Temperature Control Knob: Safety Stop Override •...
- Page 10 English • Remove the bottom cover. • Loosen the handle screws on the thermostatic mixer knob (rotate the screws 2 to 3 rotations). *To set correct temperature indicator position, the three points on 1. scale plate, 2. black plastic rotator limiter, 3. slotted axial valve has to line up to the "12-O Clock"...
- Page 11 English Thermostatic Cartridge Cleaning Thermostatic Cartridge • Referring to diagrams above, remove all parts and accessories according to the number sequences shown. The thermostatic cartridge must be removed using a tool such as pliers (shown #8). • Cleaning: a. Pour approx. 1 cup of commercial scale remover. (ex. Lime AwayTM or CLR TM into a basin) b.
- Page 12 English Tips for Maintaining your Shower Panel Scale Removal 1. If scale deposits are noticed in the jet spray nozzles, turn the water on using a low flow setting and lightly rub the rubber nozzles with your finger or a non abrasive sponge or clean cloth (see (a)) 2.
-
Page 13: Cleaning Recommendations
English Cleaning Recommendations Modern faucets and shower products utilize a combination Cleaning Procedures of materials to comply with the needs of the market with • Required cleaning your faucets and shower products regard to design and functionality. regular cleaning will prevent scale buildup and water To avoid damage,it is necessary to use some caution when spotting. -
Page 14: Comment Utiliser Tous Les Jets
français Comment utiliser tous les jets • Pomme de douche • Douche téléphone Commande à la position « b ». Commande à la position « a ». • Vaporisateur • OFF • Vaporisateur • OFF Commande à la position « c ». Commande à... -
Page 15: Comment Utiliser La Commande De La Température
English français Comment utiliser la commande de la température Attention : • La température maximale de l'eau devrait être de 100,4 °F. • Si vous souhaitez changer le réglage de température maximale par défaut, veuillez appeler au 1-888-919-6492. Comment utiliser la commande de température : Interrupteur de dérogation de la •... - Page 16 français • Enlevez le couvercle inférieur. • Dévissez les vis à anse du mélangeur thermostatique (tournez-les deux ou trois fois). *Pour ajuster l'indicateur à une position correcte, les trois points se trouvant sur la plaque graduée (1), le limiteur du rotateur en plastique noir (2) et la soupape axiale à...
-
Page 17: Nettoyage De La Cartouche Thermostatique
