C.D. Automation s.r.l

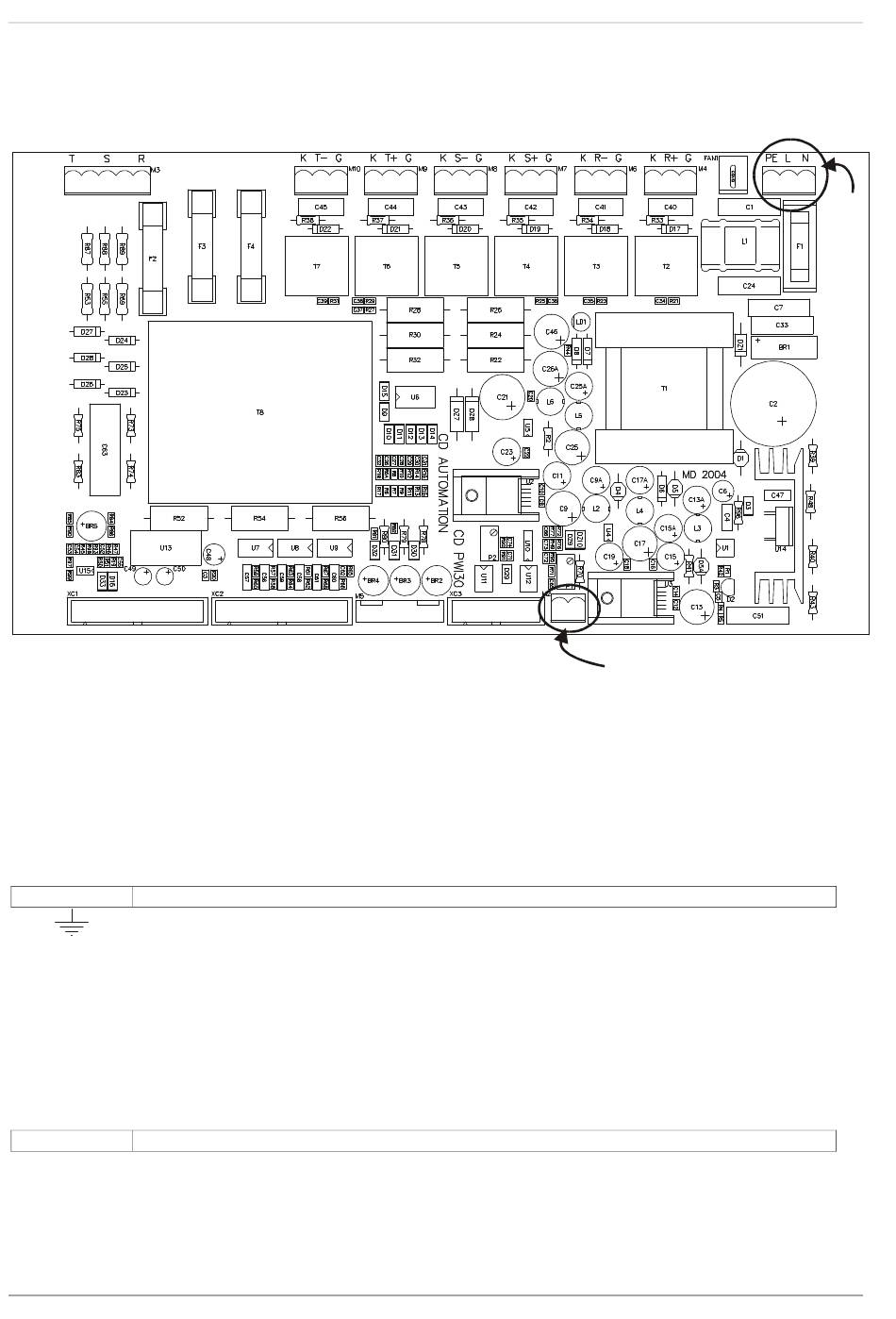

11.8 Carte PWI30
Il s'agit de la carte de puissance équipée avec l'alimentation principale et le circuit de démarrage
des thyristor.
11.9 Connecteur M1 sur la carte PWI30: connexion
alimentation auxiliaire
L'alimentation auxiliaire alimente la carte électronique et le ventilateur, par conséquent contrôler
la tension nominale sur l'étiquette.
Terminal
Description
N (1)
Alimentation auxiliaire 120/240V (pour la carte électronique et le ventilateur)
L (2)
Alimentation auxiliaire 120/240V (pour la carte électronique et le ventilateur)
Terre
11.10 Connecteur M2 sur la carte PWI30: entrée contre
réaction externe
Entrée 0-10V pour la contre réaction externe.
Terminal
Description
1
0-10V Entrée pour la contre réaction externe (+)
2
0-10V Entrée pour la contre réaction externe (-)
MULTIDRIVE-3PH
56
Manuel d'utilisation de 25A à 500A
M2
M1
