C.D. Automation s.r.l
11.7 Sorties analogiques
Caractéristiques:
• Tension de sortie 0-10V o 4-20mA
• Sortie Analogique non isolée à GND
• Charge Max 20mA (
L'unité à thyristor MULTIDRIVE possède 4 sorties analogiques:
Un signal
0-10V sur les bornes 23 et 16 ou un signal
disponible pour lire la puissance moyenne sur les phases.
Un signal
0-10V sur les bornes 24 et 16 o un signal
disponible pour lire la puissance moyenne sur phase R.
Un signal
0-10V sur les bornes 25 et 16 o un signal
disponible pour lire la puissance moyenne sur phase S.
Un signal
0-10V sur les bornes 26 et 16 o un signal
disponible pour lire la puissance moyenne sur phase T.
Les unités MULTIDRIVE sont livrées déjà configurées conformes aux spécifications
imposées par le client à travers le code de commande produit.
Le code produit est écrit sur l'étiquette d'identification.

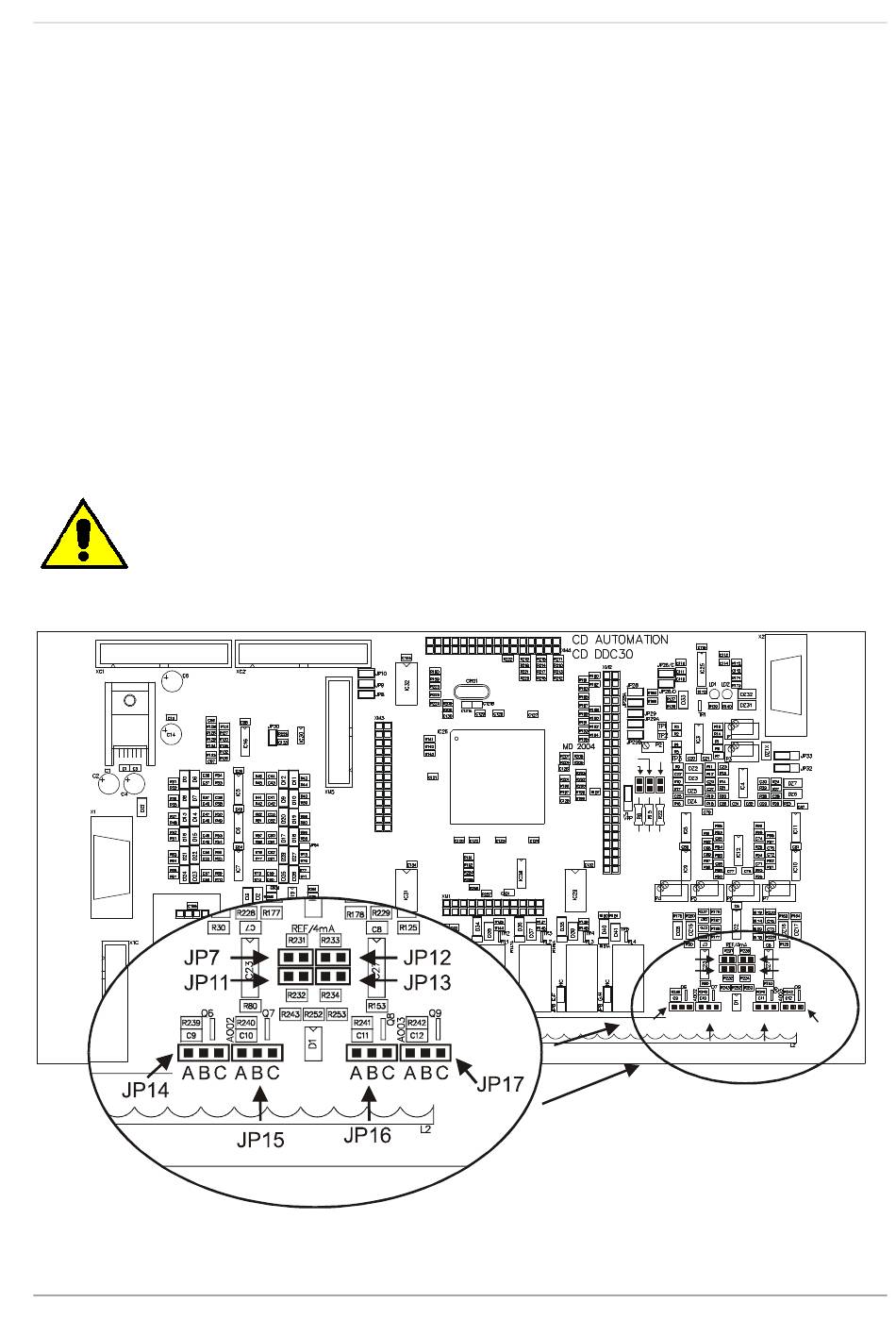

Si les réglages d'usine doivent être changés procéder de la façon suivante.
Attention: cette procédure ne peut être effectuée uniquement par un personnel
spécialisé.
MULTIDRIVE-3PH
Min 500
)
Ω
Manuel d'utilisation de 25A à 500A
4-20mA sur les bornes 23 et 15 est
4-20mA sur les bornes 24 et 15 est
4-20mA sur les bornes 25 et 15 est
4-20mA sur les bornes 26 et 15 est
53
JP5
JP3
JP1
JP7
JP12
JP11
JP13
A B C A B C
A B C A B C
JP14
JP16
JP15
JP17
