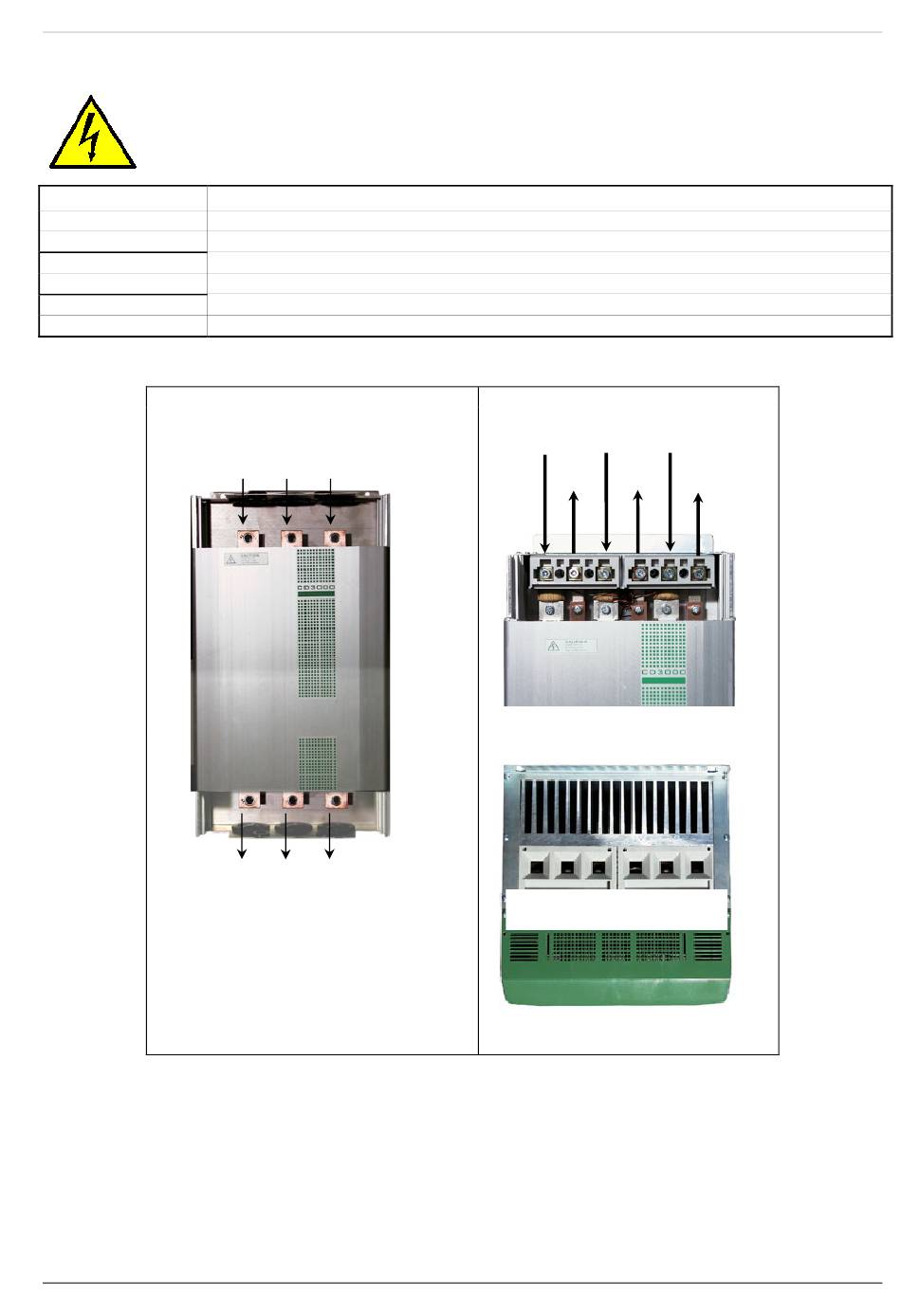

6.2 Terminaux de puissance
Avant tout raccordement ou déconnexion, assurez que les bornes de commande,
puissance et autres sont isolées de la tension secteur.
Terminal
L1 Entrée secteur Phase 1
T1 Sortie vers charge Phase 1
L2 Entrée secteur Phase 2
T2 Sortie vers charge Phase 2
L3 Entrée secteur Phase 3
T3 Sortie vers charge Phase 3

Terminaux de puissance S14-S15

MULTIDRIVE-3PH
L1 L2 L3
T1 T2 T3
Manuel d'utilisation de 25A à 500A
Description
Terminaux de puissance S13
L1 L2
T1
L1 T1 L2 T2 L3 T3
