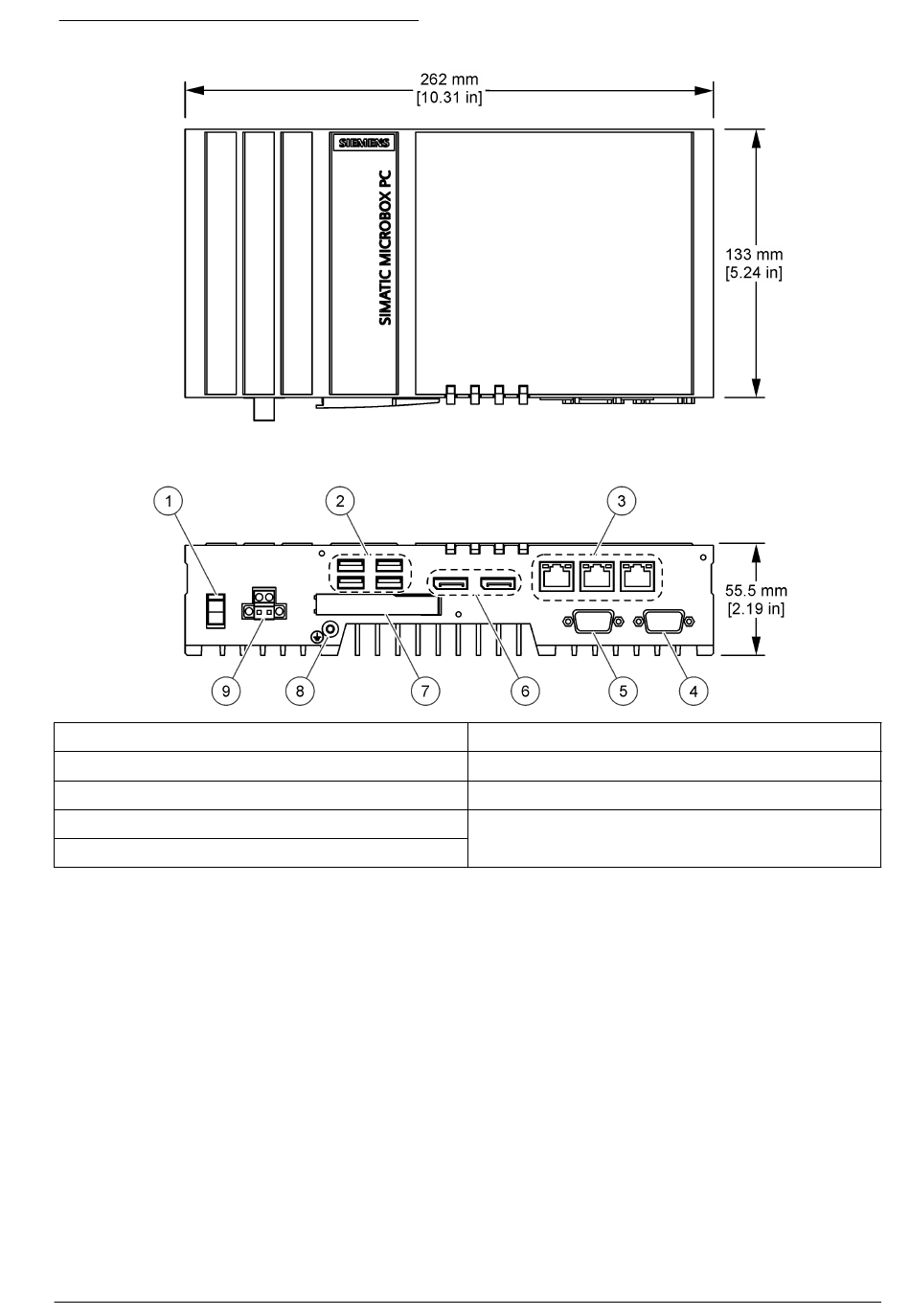

Slika 1 Dimenzije i priključci za IPC427E
1 Prekidač za uključivanje/isključivanje
2 USB priključak (4x)
3 Priključak za Ethernet RJ45 (3x)
4 Serijski priključak COM2 (dodatno)
5 Serijski priključak COM1 (dodatno)
4.5 Pregled IPC477E
Slika 2 prikazuje pregled i priključke za IPC477 XX".
za IPC477 XX".
6 Priključak za zaslon (2x)
7 Utor za karticu CFast s poklopcem
8 Priključak za uzemljenje
9 Napajanje, 24 VDC
Tablica 1 prikazuje dimenzije i dimenzije dijela
