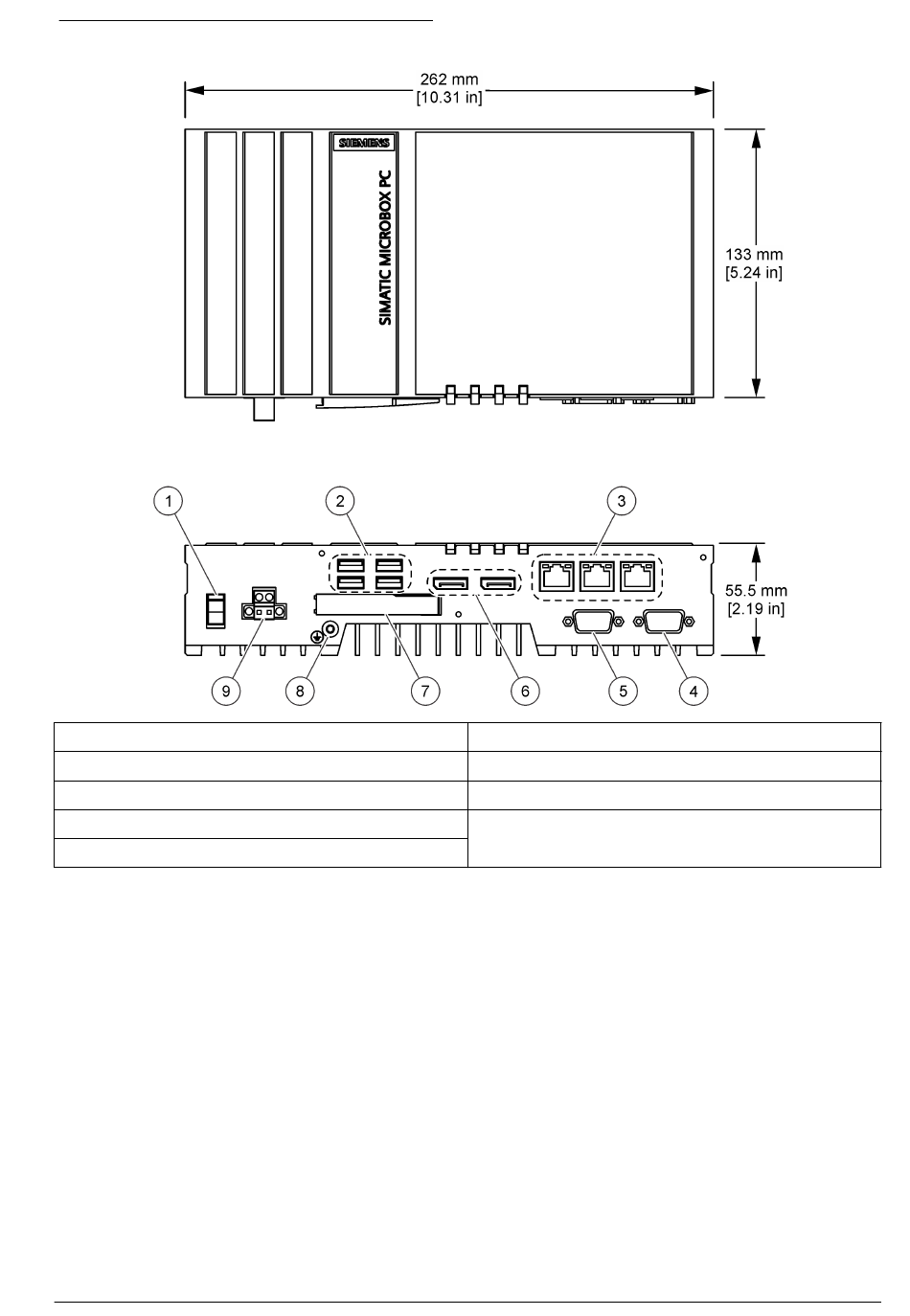

Figura 1 Dimensiuni şi conectori IPC427E
1 Întrerupător (pornit/oprit)
2 Conector USB (4x)
3 Conector RJ45 Ethernet (3x)
4 Conector serial COM2 (opţional)
5 Conector serial COM1 (opţional)
4.5 Prezentare generală IPC477
Figura 2 arată prezentarea generală şi conectorii IPC477 XX". Consultaţi
sunt dimensiunile, precum şi dimensiunile pentru decupare pentru IPC477 XX".
6 Conector afişaj (2x)
7 Fantă card CFast cu capac
8 Conector pentru împământarea de protecţie
9 Sursă de alimentare, 24 V c.c.
Tabelul 1 pentru a afla care
