Considérations relatives aux mesures en courant continu

Erreurs de FEM thermique

Les tensions d'origine thermoélectrique représentent les causes d'erreur les plus fréquentes lors des
mesures en tension continue de faible niveau. Ces tensions sont générées lorsque l'on relie des circuits à
l'aide de fils en métaux différents, à des températures différentes. Chaque jonction entre deux métaux dif-
férents constitue un thermocouple qui génère une tension proportionnelle à la température de la jonction,
comme indiqué dans le tableau ci-dessous. Vous devez minimiser les tensions de thermocouple et les
variations de température. Les meilleures connexions utilisent des connexions serties de type cuivre sur
cuivre, car les bornes d'entrée du multimètre numérique sont constituées d'un alliage en cuivre.
Cuivre sur :
Soudure étain-cadmium 0,2
Cuivre
Or
Argent
Laiton
Cuivre au béryllium
Aluminium
Soudure plomb-étain
Kovar ou alliage 42
Silicium
Oxyde de cuivre

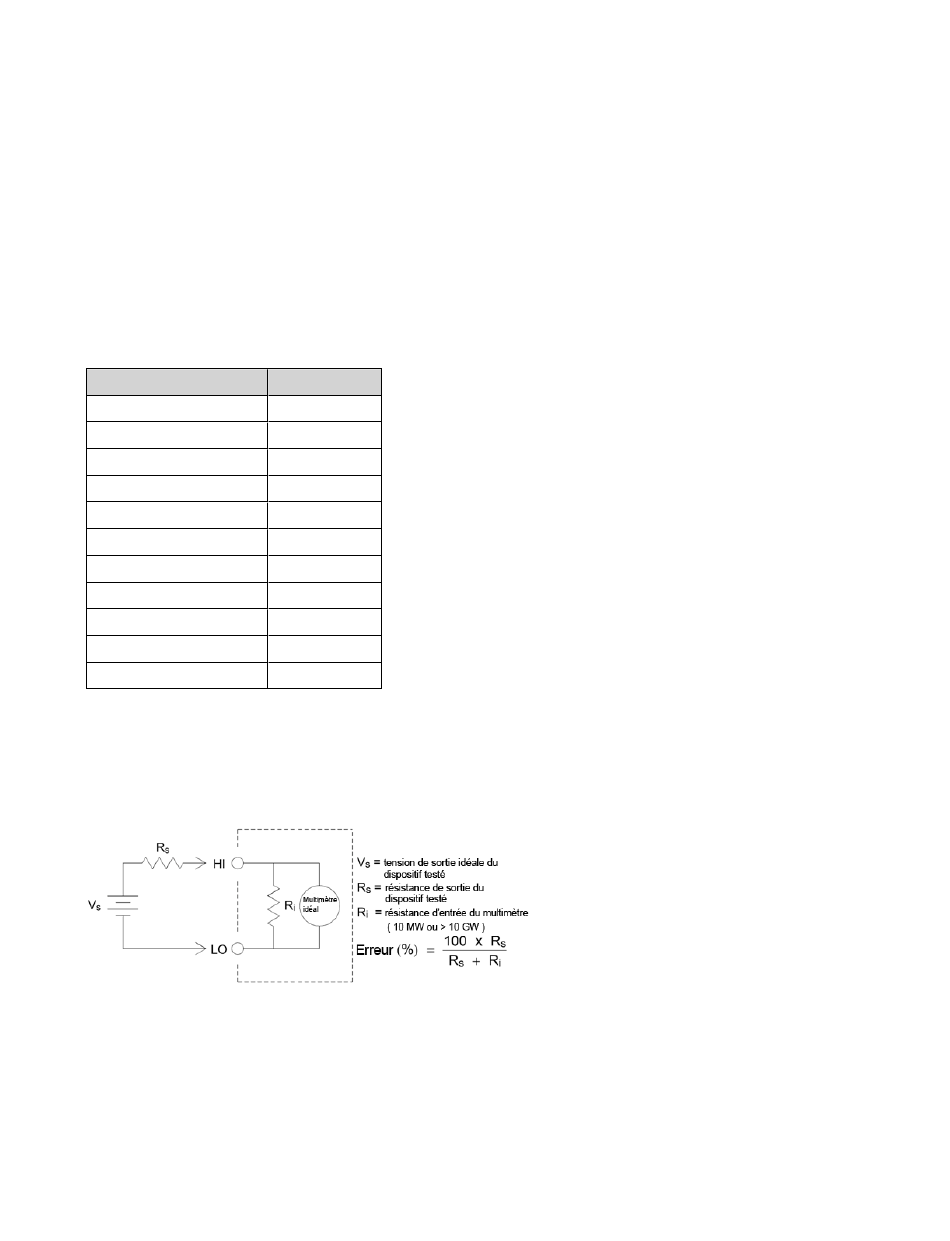

Erreurs dues à la charge (tension continue)
Des erreurs de mesure dues à la charge se produisent lorsque la résistance de sortie du dispositif testé
(DUT) représente un pourcentage appréciable de la résistance d'entrée du multimètre.
Pour limiter les effets des erreurs dues à la charge et minimiser le captage de bruit, réglez la résistance
d'entrée du multimètre sur 10 GΩ (impédance élevée) pour les plages 100 mVcc, 1 Vcc et 10 Vcc. La résis-
tance d'entrée est maintenue à 10 MΩ pour les plages 100 Vcc et 1 000 Vcc.
Guide d'utilisation et de maintenance Keysight série True volt
Env.. µV / °C
<0,3
0,5
0,5
3
5
5
5
40
500
1000
Didacticiel de mesure
173
